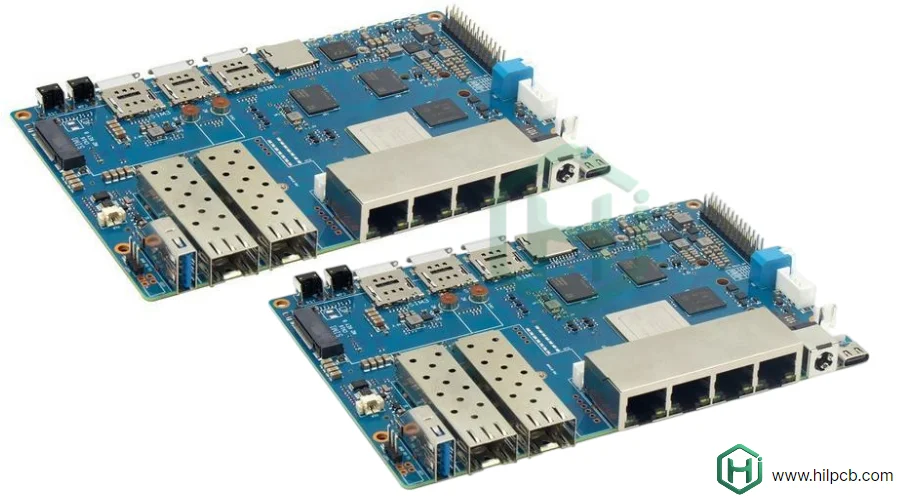

4G LTE 技术对于移动宽带、物联网连接和关键任务通信至关重要。尽管 5G 兴起,4G 网络仍将继续扩展,尤其是在成本敏感的市场。
我们的 4G PCB 制造支持设备制造商部署基站、开发移动设备以及创建利用 LTE 的全球可用性、可靠性和成本效益的物联网解决方案。
4G LTE PCB 可以是承载蜂窝模块的主板,也可以是直接实现射频前端的电路板。首先要明确这一边界:模块载板需遵循模块的天线、电源和禁布区要求,而自定义射频方案还会增加收发器、射频前端和协议验证方面的工作。在敲定硬件之前,应根据所选模块和当前服务计划确认目标国家、运营商以及所需支持的频段。
HILPCB 的高频 PCB、HDI PCB 和 SMT 贴片组装业务可支持 LTE 项目的制造与组装环节,涵盖从模块载板到射频板的范围。整机的天线性能、无线电合规性和运营商准入仍独立于裸板制造验收之外。
4G PCB 的关键要求是什么?
4G PCB 必须满足在 LTE 频段内可靠运行的技术要求,同时保持对大众市场部署的成本效益。
频率范围与带宽:列出启用的频段和射频接口。模块载板上较短的天线馈线,当其几何结构和实测损耗满足预算时,可以使用 FR-4 PCB;更长或对损耗更敏感的路径则可能需要更低损耗的材料。
多频段与多模式支持:频段、回退模式以及分集/MIMO 支持取决于实际模块和目标市场。HDI PCB 可以解决细间距扇出或密度方面的约束,但结构简单的模块载板使用常规过孔即可。
电源效率:稳压器、去耦、电池/线束以及供电回路铜皮的尺寸应按模块的发射突发电流来设计。包络跟踪是一种射频/功放架构,仅在所选器件支持时适用;它并不是 PCB 的通用效率特性。
信号完整性:LTE 射频性能必须满足误差矢量幅度(EVM)要求和链路预算。受控的传输线几何结构、匹配网络和电源完整性会有所帮助,但射频性能必须在组装好的射频电路上验证。
热管理:遵循模块或功放的热焊盘图案、接地连接和整机散热路径。高导热 PCB 和 金属基 PCB 在经过隔离、射频和组装评审后可用于合适的子系统;普通多层铜板加散热器也可能满足要求。
成本目标:比较满足布线、射频损耗、电源和散热限制的最简可制造叠层。厚铜可以降低电源路径电阻,但会增加蚀刻和细线路方面的约束;它并非射频层的默认要求。
信号完整性:64-QAM 等 4G 调制方案需要干净的信号路径。我们确保受控阻抗、适当的端接和电源滤波,以实现最小失真。

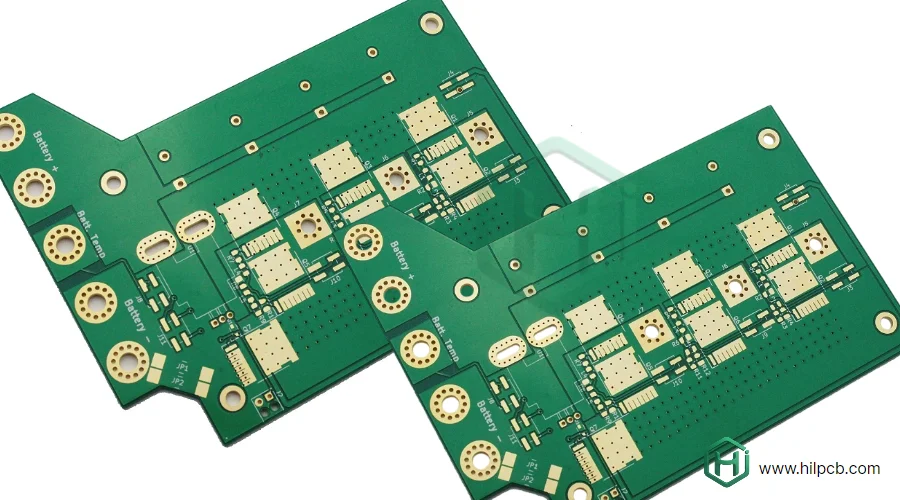

为 4G PCB 选择最佳材料
材料选择影响 4G PCB 的性能、热特性、可靠性和成本。我们专注于在这些因素之间找到最佳平衡。
标准 FR4 性能:根据频率、走线长度和插入损耗预算,核对所选等级(如 Isola I-Speed)的 Dk/Df、可用厚度和铜箔轮廓。如果成品互连满足要求,更便宜的板材也是合理的选择;仅凭“FR-4”这一名称并不能定义其射频特性。
增强型 FR4:中等损耗板材可以在相关频率上降低 PCB 互连衰减;而放大器效率和接收机噪声系数必须由射频器件和端到端设计来确定,不能仅靠板材选择。
用于最佳性能的 Rogers 材料:当更低损耗、受控结构有助于射频预算时,可以考虑 Rogers PCB 方案,如 RO4350B。应比较具体板材、测试条件、铜箔粗糙度和成品几何结构;仅凭材料品牌并不能确定成品板的阻抗或最低系统损耗。
铜厚:更高的铜厚可以降低电源网络电阻,但会使细线路射频加工更困难。应根据走线电流、温升、可制造性和叠层约束来确定成品铜厚,而不是套用通用的 2–10 oz 范围。
表面处理:ENIG、沉银及其他表面工艺在存储搬运、可焊性和射频表面效应方面各有不同。应根据组装需求选择,并在实际频率上表征导体损耗;没有任何一种工艺能普遍带来更低的射频损耗。
铜重量:厚铜 PCB 用于基站中的电源分配,以减少电阻损耗。我们对高电流应用使用 2-10 oz 铜,并优化铜重量以实现信号完整性和热管理。

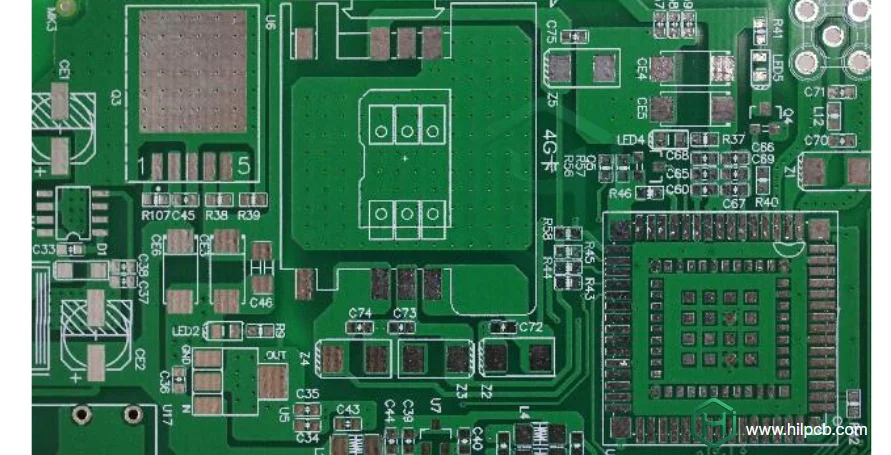

如何最小化 4G PCB 中的损耗和串扰
信号质量对于 4G 系统性能至关重要。最小化损耗和串扰可确保高效通信和高数据吞吐量。
最小化损耗和串扰的关键策略包括:
- 传输线优化:
正确设计的微带线和带状线确保最小的插入损耗。我们计算走线宽度并使用平滑铜箔以减少趋肤效应损耗。 - 过孔优化:
最小化过孔数量和优化过孔几何形状可减少阻抗不连续性。使用带有埋孔的多层 PCB 来最小化信号损耗。 - 接地层设计:
实心接地层确保低阻抗返回路径并防止 EMI。我们使用 过孔缝合 定期连接接地层以保持信号完整性。 - 隔离技术:
我们通过增加走线间距和使用接地走线进行额外屏蔽来保持射频路径之间的隔离。保护走线和物理隔离增强了敏感信号的隔离度。 - 串扰减少:
正确布线差分对并保持走线间距可减少串扰。我们使用场求解器进行仿真,以确保最小的耦合和信号劣化。 - 电源噪声:
我们实施多级滤波,将电源噪声与敏感的射频和模拟电路隔离,确保干净的信号路径并提高整体性能。
从模块的参考设计和天线端口要求入手。例如,Quectel EC25 的硬件设计规定了 50 Ω 射频路径,并对发射期间的供电行为提出了要求。将其作为器件相关的示例;实际电路板以所选模块的当前版本为准。
- **传输线几何结构:**确定微带线或接地共面波导结构、参考层、介质厚度、铜厚和阻焊条件。要求板厂确认成品几何结构和阻抗测试条。在不违反连接器或天线布局要求的前提下缩短馈线。
- **过渡与回流路径:**射频层切换要有明确目的,并在附近提供接地回流路径。通孔残桩可能需要评审,但埋孔并不会自动消除所有不连续点。在射频模型或测量中应包含模块焊盘、匹配网络、连接器过渡和线缆。
- **天线禁布区与调谐:**遵循天线供应商对铜皮/元件的限制要求,并在验证环境中保留电池、外壳和线缆。如果参考设计有要求,预留匹配位置。根据模块和天线设计来分隔分集/MIMO 路径,而不是套用通用的间距规则。
- **隔离:**使开关节点和时钟耦合远离接收与射频路径。接地缝合或保护结构只有在其几何结构和回流连接适合场分布时才有效;悬空的保护结构反而会引入另一条耦合路径。
- **电源噪声与跌落:**在最恶劣的支持发射活动和低源电压条件下检查模块引脚处的电压。选择滤波方案时要兼顾稳定性和瞬态响应;增加级数可能造成压降或谐振,而非改善电源轨。
以一个刻意假定的功率预算示例来说,2 A 突发电流通过总电阻为 0.10 Ω 的供电与回流路径,会在该突发期间造成 0.20 V 的电阻压降和 0.40 W 的瞬时路径损耗。这既不是 EC25 的电流规格,也不是运行时估算值。应代入所选模块的突发波形和电压限值,然后实测稳压器和电容的响应以及电阻压降。

确保 4G PCB 的一致性和可靠性
确保 4G PCB 的长期可靠性需要严格的质量控制和彻底的测试。
我们可靠性流程的关键方面包括:
制造过程控制:
我们的 SMT 组装 生产线遵循严格的流程控制并实时监控,以确保精确的贴装和焊接,防止缺陷。材料鉴定:
材料从合格的供应商处采购,我们进行来料检验以验证介电常数和铜重量等规格。设计验证:
通过电气测试和环境应力测试验证原型,确保在全面生产开始前满足性能标准。可靠性测试:
我们进行 HALT(高加速寿命测试)、热循环以及冲击/振动测试,以评估长期性能,确保 PCB 能够承受实际工作条件。现场故障分析:
如果发生故障,我们会进行彻底的根源分析以防止未来问题,在整个生产过程中保持高质量标准。
针对制造、组装和整机射频分别设定不同的验收检查:
- **制造:**HILPCB 的高频 PCB 服务会评审射频/FR-4 及混合叠层、铜箔轮廓、过孔结构和约定的阻抗测量。电测、TDR 测试条、切片分析以及材料/批次记录都可以在订单中约定;测试条并不能测量完整的天线路径。
- 组装:SMT 组装服务提供 SPI/AOI,并可针对隐藏焊点风险进行指定的 X 射线检查。应评审模块焊盘、盘中孔工艺、钢网、回流焊限制、湿敏处理和屏蔽罩返修通道。应约定检验覆盖范围和返修流程,而不是假定检验能防止所有缺陷。
- **射频调试:**在所有启用频段上验证成品的馈线/匹配/天线配置。对于任何要求的 VNA、传导或辐射测量,都要定义夹具、校准、测试端口和限值。模块认证并不自动涵盖每一种天线和外壳配置。
- **环境放行:**根据部署要求规定热循环、振动、湿热或其他测试,并明确验收限值和责任归属。HALT 可在适当情况下识别设计薄弱环节;它不是通用的出货测试,也不能证明使用寿命。
- **变更控制:**根据相关设计和认证记录重新评估材料替代、模块改版、天线变更和外壳变更。保留已批准的生产版本,使重复订单沿用同一技术基线。
定制 4G PCB:价格和交付时间说明
了解 4G PCB 的成本和时间表有助于有效的项目规划。
关键因素包括:
原型与生产成本:原型涉及设置费用,而由于规模经济,生产成本较低。批量生产可降低设置成本并优化材料采购。
材料成本驱动因素:FR4 材料具有成本效益,而 Rogers 材料和厚铜会增加成本,但为高功率或高频应用提供卓越的性能。
层数经济学:增加层数会非线性地增加成本。从 4 层增加到 6 层会使成本增加 40-60%,而 8-10 层会使成本翻倍。
复杂性因素:HDI PCB 和高频设计由于更细的走线和过孔结构而更昂贵。
交付时间考虑:PCB 的标准交付时间为 2-4 周,提供加急服务以加快交付。对于 Rogers 或厚铜等特殊材料,材料采购可能需要更长时间。
批量折扣:更高的数量带来批量折扣,随着生产量的增加降低成本。
原型与量产成本:原型报价包含可在后续批次中分摊到更多板子的工程费用。应按实际数量比较单价和订单总价,包括重复进行的射频测试。
材料成本驱动因素:将可用的 FR-4 和指定射频等级板材与损耗预算和材料起订量进行比较。低损耗板材或更厚的电源铜层会增加成本;应在确实需要其特定电气或热性能优势的地方选用。
层数经济性:层数成本取决于拼板利用率、叠层、钻孔数量、压合次数、表面工艺、良率和订单量;应比较实际制板报价,而不是假定固定的成本曲线。
复杂度因素:顺序压合、填孔微孔、精细线路和专门的射频检验都会增加加工成本。高频板并不一定需要所有这些工艺。
交期考量:交期取决于叠层、材料供应、拼板排产、测试和订单量;可选择加急服务以加快交付。Rogers 或厚铜等专用材料的采购周期可能更长。
批量折扣:按实际数量询价,并将材料起订量、工程费、治具费和射频测试成本一并计入。更低的单板价格未必能降低原型项目的总成本。
用于无线和高性能设备的 PCB 制造和组装
在 HILPCB,我们专注于为广泛行业提供先进的 PCB 制造和组装解决方案,包括 5G、4G、物联网、汽车和工业应用。我们的目标是提供高性能、可靠且具有成本效益的 PCB,以满足您的特定要求。
我们 PCB 解决方案的关键应用:
- 手机:用于移动设备的 HDI PCB,具有细线和微孔,实现高密度、紧凑的设计,确保可靠的性能和连接性。
- 物联网模块:为低功耗和紧凑外形因素设计的低层数 PCB,针对物联网设备中的高效运行进行了优化。
- 基站:用于 4G 和 5G 基站中高功率分配和信号布线的 多层 PCB,具有厚铜和热管理功能。
- 汽车远程信息处理:用于汽车应用的 刚挠结合 PCB,在挑战性环境中需要灵活性、耐用性和可靠的连接性。
- 工业设备:为恶劣环境构建的坚固 PCB,提供增强的防潮、防振动和耐热应力保护,确保长期可靠性。
在 HILPCB,我们为 PCB 生命周期的每个阶段(设计、制造、组装和测试)提供量身定制的解决方案,确保您所有项目的高质量和按时交付。
根据产品选择制造路线:
- **模块载板或工业网关:**常规多层 PCB即可支持模块、天线馈线、SIM、电源和主机接口,无需不必要的 HDI。
- **紧凑型移动设计:**当细间距扇出和布线密度确实需要微孔时,HDI PCB 可以发挥作用。在评估积层成本的同时保留模块/天线禁布区。
- 射频前端或基础设施板:高频 PCB以及指定的低损耗或混合材料可支持明确的射频路径和测试计划;电源分配和功放散热仍需单独核查。
- **车载远程信息处理或受限外壳:**当弯曲、支撑和组装要求与机械设计相符时,刚柔结合 PCB可以连接分布式的电路板区域。它是一种选项,而非汽车可靠性认证。
询价时请提供 Gerber/ODB++ 和钻孔数据、叠层、阻抗表、包含准确模块/功放/天线器件的 BOM、贴片坐标、装配图和数量。说明启用的频段、射频路径和连接器结构、材料/替代规则、电源电压和发射负载要求、外壳/天线禁布区以及测试点访问约束。
可使用 PCB 报价进行制造/组装评审;如果包含元器件采购,可选择一站式组装。请在材料/BOM 评审后询问建议的结构、未解决的 DFM 问题、阻抗/测试条范围、组装检验、所需射频测试工作和交付条件。将裸板验收、PCBA 功能和整机射频/运营商认证作为不同的交付物,以便工程与采购比较相同的范围。
立即 请求您的 PCB 报价,利用我们在 PCB 制造和组装方面的专业知识将您的想法变为现实!
常见问题
无线通信 PCB 制造增加了什么?
它增加了对射频互连的控制:批准的材料与叠层、成品天线馈线几何结构、参考连续性、过孔/连接器过渡以及天线禁布区。低损耗板材在设计需要的地方使用。成品组装的电源、灵敏度、频谱和天线测试需要单独的测试计划和夹具;裸板阻抗测试条并不意味着包含这些内容。
