医疗 LED 应用需要明确的光输出、热限值和制造记录。手术照明与光疗在性能和安全要求上各不相同;PCB 只是成品设备的一部分。请在制造与组装资料中写明预期用途、LED/驱动器组合、验收测试和可追溯性要求。若要求供应商具备 ISO 13485 认证,请确认所选工厂及证书范围。
- 我们通过ISO 13485认证的工厂
医疗 LED 应用与临床要求
医院将 LED 照明用于诊断、治疗和患者护理。向 HilPCB PCB Factory 询价时,请区分以下光学和电气要求。

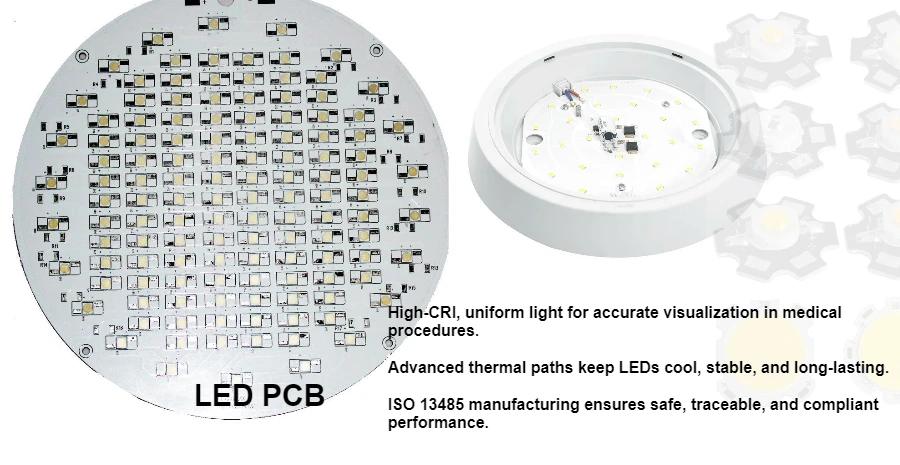

外科与检查照明: 需为灯具明确显色指标、CCT 范围、照度、视野均匀性和阴影表现。LED 分档选择、电流调节、温度和光学系统都会影响最终结果;仅靠 PCB 对准无法建立临床可见性。请将测量几何条件和工作温度与验收限值一并规定。
- 我们的医用LED电路板专为CRI > 95和R9 > 90设计
- 可调色温(3000–6500 K)
- 严格的通量匹配和精确的光学对准
光疗与治疗应用: 新生儿光疗、皮肤科及其他光治疗需要针对具体设备的波带、辐照度、照射时间和治疗几何条件。治疗适应证和剂量必须由设备制造商确定。请在治疗平面映射输出,并评估传感器、定时器和联锁故障。陶瓷 PCB 基板可以提供散热路径,但不能确立光谱准确性或治疗效果。
- 我们制造的模块光谱稳定性在±5 nm以内
- 并配备安全联锁以实现精确剂量控制。
诊断、成像与牙科系统: 内窥镜、显微镜和牙科固化具有不同的照明或曝光任务。请明确驱动器调制、相机同步、传感器接口和可用空间。刚挠结合 PCB 可以通过经过验证的弯折区域连接各部分,而 HDI PCB 可以支持高密度布线;但两种结构本身都不能使导管或其他患者接触设备获得合格认定。
法规合规与医疗标准
适用的法规和标准取决于成品设备的预期用途和目标市场。制造记录可支持设备评估,但其本身并不能确立安全性或有效性。
IEC 60601 安全要求
对于属于适用 IEC 60601 范围的设备,评估包括:
- 电气安全:针对应用部分和可触及电路采取适当的绝缘、防护措施和漏电流限值
- 热保护:在规定的工作和故障条件下的可触及表面及元件温度限值
- 机械安全:防止元件脱落的坚固结构
- EMC 合规:医院环境中的电磁兼容性
- 风险管理:贯穿设计全过程的 ISO 14971 风险分析
应根据适用的绝缘要求、电压、材料组别、污染条件和海拔确定爬电距离和电气间隙。评估正常条件和相关故障条件,包括保护措施失效。IEC 60601-2-41 涵盖手术和诊断灯具;其已发布的范围不包括治疗灯和内窥镜光源。婴儿光疗另有专用标准 IEC 60601-2-50。请针对实际设备商定适用的版本、并列/专用标准和测试计划。
ISO 13485 质量管理
ISO 13485 针对质量管理体系。请根据法律制造商和供应商的实际活动及约定范围,将要求分配给各方:
- 设计控制:形成文件的开发过程,包括验证/确认
- 过程确认:对需要确认的过程提供形成文件的证据;仅有能力统计数据并不充分
- 可追溯性:按设备和合同要求,明确元件、批次、版本和生产记录
- 纠正措施:系统化的问题解决与预防
- 管理评审:定期评估质量管理体系的有效性
请约定 PCB/PCBA 供应商必须提供哪些生产记录、变更批准和供应商控制资料。质量体系证书并不认证成品医疗器械,也不保证元件供应。

生物相容性与材料选择
患者接触类应用需要使用生物相容材料。
表面材料要求:与患者直接或间接接触的部件,其材料选择必须遵循成品设备的生物学评价和接触特征:
- 在患者接触需要时,材料应获得适当的生物学评价支持
- 阻焊层和胶粘剂应结合其实际暴露情况和制造残留进行评估
- 材料选择应满足适用的物质限制和系统安全需求
- 封闭空间采用低析气材料
- 涂层应与清洁方式和接触特征相容;任何抗菌声明都需要单独的证据
对于高功率医疗 LED 应用,高导热 PCB 材料可以辅助散热,但导热性并不能证明生物相容性。FDA 指南评估的是成品设备,包括适用时的加工和灭菌过程。应根据接触类型、持续时间和风险评估选择生物学终点及任何测试;单项细胞毒性、致敏或刺激结果并不是安全性的全面证明。请对组装后的设备和材料进行清洁或灭菌确认。
光学材料:光传输部件需要特别考虑:
- 抗 UV 老化、防止降解的材料
- 保持透明度的光学级聚合物
- 提高效率的减反射涂层
- 确保输出均匀的扩散材料
- 防止污染的保护窗口
请在规定的光照、温度和清洁暴露前后测量光谱透过率。老化结果仅支持所测试的条件或经过论证的推演模型。
面向医疗应用的精密制造
医疗 LED PCB 要求极高的制造控制水平。
组装环境与洁净度
请根据工艺和设备风险选择污染控制措施;并非所有医疗电子都需要相同的洁净室或微生物控制:
- 受控组装环境:根据设备风险、工艺和合同要求选择洁净度控制措施
ISO 7级环境 - 人员培训:更衣程序和处理规范
- 物料控制:实际元件的搬运、储存和清洁要求
- 环境监测:在工艺需要时进行颗粒或微生物监测
- 设备维护:维护设备并校准测量系统
ESD 控制可降低损伤风险。应控制湿敏元件的处理和工艺温度,并记录相关环境条件。洁净组装不等同于无菌成品设备。
过程确认与控制
请为每道工序确定确认与常规验证策略。可用的工具包括:
- IQ/OQ/PQ 方案:安装、运行和性能确认
- 过程能力研究:针对已确认的工艺和产品风险建立能力验收标准
关键参数Cpk>1.33 - 测量系统分析:用 Gauge R&R 评估重复性/再现性,并结合校准及其他适用的不确定度检查
- 统计过程控制:实时监控与调整
- 确认主计划:全面的确认策略
首件检验将初始生产与规定要求进行比对;它并不能验证临床用途。请规定过程检验和最终测试限值,并评估变更或不良趋势是否需要重新确认。
医疗可靠性中的热管理
对于医疗 LED PCB 组装,请按预期占空比和环境温度范围计算 LED 与驱动器的功耗。根据设备要求设定结温和可触及表面限值,然后将封装、电路板、界面材料、散热器和外壳作为一个完整的热路径进行评估。
请使用实际厚度、导热率和绝缘数据,比较 高导热 PCB 叠层、金属基 PCB(MCPCB) 基材以及 陶瓷 PCB(AlN/Al₂O₃)。计入安装和界面热阻。如需主动冷却,应视情况评估风道受阻、风扇故障或冷却液故障。
- 我们的洁净**SMT贴装**实现细间距元件放置、ESD控制和全批次追溯。
- 我们集成板载传感与过温/过流保护
- 通过加速寿命、热循环和湿度应力测试验证
对于 SMT 组装,请规定贴装、热焊盘焊接、可追溯性和检验要求。明确温度/电流检测、保护阈值以及传感器失效时的响应。热循环、湿度和加速寿命试验针对特定的失效机理;其结果需要具备经过论证的条件和验收标准,才能支持使用寿命声明。
专业医疗 LED 技术
先进应用需要创新的 LED PCB 解决方案。
微型化医疗设备
植入式和可穿戴设备要求极致的微型化:
- 柔性 PCB:使用 flex PCB 技术贴合解剖结构
- HDI 技术:通过 HDI PCB 制造在极小空间内实现最高密度
- 芯片级封装:针对封装特定的焊盘图形和组装要求;裸片贴装是另一道独立工艺
- 嵌入式元件:集成在 PCB 层内
- 无线供电:链路效率、对准、发热和备用能量要求;它并不总能省去电池
对于植入物,应评估封装气密性或防侵入能力、馈通、灌封、生物学评价以及预期使用寿命内的暴露情况。仅靠柔性电路或灌封材料并不能提供这种合格认定。遥测和电源管理还必须满足设备的能量、故障和数据要求。
智能医疗照明
功能必须与设备的预期用途和已验证的限值挂钩:
- 光谱调谐:针对特定治疗优化波长
- 剂量监测:跟踪实际输送的光剂量
- 自适应控制:根据反馈调整输出
- 数据记录:记录治疗参数
- 网络集成:连接医院系统
请验证反馈传感器的光谱响应、几何条件、漂移和故障检测;仅靠稳流并不能测量实际输送的光学剂量。明确校准周期、数据访问和网络中断时的行为。临床有效性和网络安全需要各自的证据。
医疗 LED PCB 的质量保证
请商定元件、组装和整机测试,明确责任划分和验收限值。仅靠电路板测试不能证明临床安全性或有效性。
光学验证:光度与色度测试:
- 光谱功率分布测量
- 显色指数验证
- 光强分布
- 闪烁百分比和频率
- 适用的光生物安全评估,包括成品设备相关时适用的 IEC 62471
使用经过校准且具有可追溯记录和测量不确定度的仪器。映射规定的工作区域和距离,表征温度依赖性,并在报告老化结果时注明测试条件。加速试验并不能自动确立长期光学稳定性。
电气安全测试:符合医疗标准:
- 介电耐压测试
- 接地连续性电阻验证
- 漏电流测量
- 绝缘电阻确认
- 患者辅助电流限值
请根据防护类别、应用部分和适用标准选择测试;接地连续性或患者电流测试并非适用于每一块 LED 电路板。区分成品设备型式试验与规定的生产检验,并针对被测配置保存结果。
用于设备评估的性能证据:可能支持设备制造商评估的测量:
- 治疗区域的辐照度映射
- 治疗波长的光谱分析
- 用于剂量测定的均匀性文件
- 支持治疗时长的稳定性数据
- 法规策略要求时的对比性能测试
请在测试前确定方法、样本量、不确定度和验收标准。光学台架结果可以支持性能声明;在需要临床证据时,它们不能替代临床证据。
携手推进医疗 LED 创新
医疗 LED 项目需要形成文件的工艺控制、元件可追溯性和设备特定验证。要求供应商具备 ISO 13485 认证的客户,应核实所选工厂和证书范围。PCB 制造和组装文件可以支持法律设备制造商,但不能替代医疗器械认证或临床验证。
常见问题
Q1:LED PCB 适用哪些医疗器械法规?
A:首先确定成品设备的预期用途和目标市场。可能适用 IEC 60601-1 及相关并列/专用标准;IEC 60601-2-41 涵盖手术/诊断灯具,IEC 60601-2-50 针对婴儿光疗。ISO 13485 涉及质量体系,ISO 14971 涉及风险管理。这些并不是对 PCB 的一揽子批准;请商定适用版本和设备级光学安全评估。
Q2:你们能支持 FDA 申报要求吗?
- 我们提供全套文档支持,包括设计历史文件、设备主记录和验证报告,支持510(k)和PMA申报。
A:制造商可以提供约定的制造和组装记录。设备设计文件和 FDA 申报文件由法律制造商控制,必须在合同中明确范围。
Q3:需要哪些生物相容性测试?
A:首先从直接或间接人体接触、接触持续时间以及适用 ISO 10993 框架下的成品设备风险评估入手。现有证据可能覆盖部分终点;不要对所有内部电路板自动规定相同的测试组合。制造残留和任何灭菌过程也很重要。
Q4:如何确保医疗器械的长期可靠性?
A:明确预期使用寿命、占空比、失效判据和维护计划。结合相关应力试验、实时老化和可用的现场证据。寿命推演需要经过论证的失效模型和条件;应力筛选或通用的 7–10 年假设并不能确立设备寿命。
Q5:你们能制造用于植入式设备的 LED PCB 吗?
- 可以,我们支持植入式设备要求,包括气密封装、生物相容性材料和专项测试。
A:植入式设备制造涉及专门的确认和法规控制。在下此类订单前,请确认所选生产工厂、封装能力、材料和适用批准。
准备好采用医疗级 LED PCB 了吗?
请提供 LED/驱动器 BOM、光学验收限值、热与绝缘要求、接触/清洁条件、可追溯性计划以及所需的生产记录。HILPCB 可以据此评审报价的 PCB 制造和组装范围。
