面向研发团队的快速打样原型PCB制造指南

一份面向研发团队的快速打样原型PCB制造实用指南,涵盖DFM评审、层叠规划、受控阻抗、HDI、刚挠结合、特殊材料、原型PCBA、测试与RFQ交接。

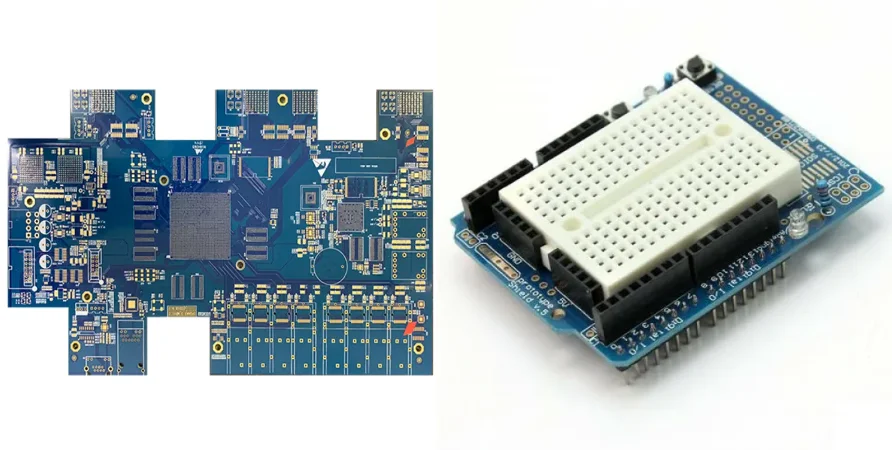

原型PCB制造不仅仅是快速拿到一块板子。对于工程团队而言,真正的目标是让这次打样回答正确的设计问题:电路能否正常工作?层叠结构能否被制造出来?阻抗方案能否经受住实际加工?在导入试产之前还必须修改哪些地方?

因此,一套有用的原型PCB流程应当在速度与工程控制之间取得平衡。快速交付固然重要,但不应以层叠不明确、钻孔规则未验证、网络未测试或材料替换未记录为代价。这一点对HDI原型、刚挠结合原型、射频板、电力电子、医疗电子、工业控制等设计尤为重要——首次打样的目的是降低风险,而不仅仅是证明Gerber文件可以被加工出来。

本指南介绍HILPCB如何为研发团队实施快速打样原型PCB制造:DFM评审、材料选择、层叠规划、受控阻抗、电气测试、原型PCBA、小批量迭代以及RFQ交接。

要点速览

  • 只有当快速打样原型围绕明确的工程目标展开时才有价值:电气上电调试、机械装配验证、热验证、固件测试、射频调谐或降低量产风险。
  • DFM评审应在制造开始之前进行,尤其适用于HDI、刚挠结合、受控阻抗、厚铜、高频和混合材料结构。
  • 原型板应使用与目标产品足够接近的材料、铜厚、层叠和表面处理,使测试结果具有参考价值。
  • 裸板电气测试、阻抗测试条(coupon)测试和PCBA检验应在RFQ中明确,而不是在板子已经造好之后追加。
  • 原型供应商应帮助团队从首次打样过渡到试产批次,保持层叠记录、材料批次、阻抗数据、检验结果和装配反馈可追溯。

本指南内容

  1. 原型PCB应证明什么
  2. 快速打样并不意味着跳过DFM
  3. 选择合适的原型路线
  4. 层叠、材料与阻抗规划
  5. 原型PCBA、检验与测试
  6. 常见原型PCB失效模式
  7. 成本驱动因素与RFQ清单
  8. 参考标准与评审边界
  9. 常见问题

原型PCB应证明什么

原型PCB不应默认被视为批量生产的缩小版。它的任务取决于硬件项目所处的阶段。

对于早期概念打样,目标可能是确认基本电路功能、连接器位置、机械装配和固件上电。对于第二、第三次工程打样,目标可能转向受控阻抗、热行为、电源完整性、射频性能或可制造性。对于试产打样,原型应开始接近量产意图的板子:层叠稳定、测试计划明确、材料选择有文档记录、装配工艺可重复。

每一个原型请求中的第一个问题都应该很简单:这次打样应该帮助你做出什么决策?

原型目标 PCB必须支持的内容 应避免的事项
电路上电调试 快速加工、易于接触的测试点、足够的返修焊接余量 在电路尚未验证前过度优化成本
机械装配 正确的外形、安装孔、连接器位置、板厚和弯折区 在结构检查后更改板厚或连接器封装
射频或高速验证 稳定的层叠、受控阻抗、低粗糙度铜箔选项、阻抗测试条和连接器过渡一致性 未经评审就把替代材料当作电气上等效
功率与热验证 正确的铜厚、电流路径、热过孔,必要时采用厚铜或嵌铜块 量产需要大电流结构时却使用薄铜原型
刚挠结合验证 真实的弯折半径、补强板、覆盖膜和胶层结构 在原型中用线缆代替挠性部分却假设可靠性相同
试产/预量产 测试覆盖率、可追溯性、拼板、装配工装和文档 造出一块漂亮但无法批量复制的原型

这一区分可以保护团队避免一个常见错误:订购一块交期最快的板子,然后试图用它来证明可靠性、热裕量或量产就绪度。只有当发布资料包为此做了规划时,快速原型才能支撑这些问题。

快速打样并不意味着跳过DFM

速度与DFM并不对立。在原型工作中,DFM往往正是保证打样快速的原因,因为它能在问题演变为CAM滞留、加工延误或首件失败之前将其拦截。

一次良好的原型PCB制造评审应检查的不只是线宽和线距。它还应确认该板能否按所要求的层数、铜厚、钻孔结构、阻焊对位、表面处理、阻抗目标和装配要求制造出来。

关键DFM检查包括:

  • 板框与机械数据: 铣切路径、开槽、槽孔、半孔(castellation)、边缘电镀及公差。
  • 层叠一致性: 层数、介质厚度、铜厚、树脂含量和材料可得性。
  • 钻孔结构: 机械钻孔极限、激光孔径厚比、埋孔/盲孔可行性、塞孔和盘中孔规则。
  • 铜分布均衡: 大面积铺铜、厚铜过渡、热隔离焊盘以及翘曲风险。
  • 阻焊与丝印: 细间距焊盘、阻焊桥、露铜、器件标识和极性标记。
  • 表面处理选择: 根据间距、保质期、引线键合或多次回流需求选择ENIG、沉银、OSP、HASL或ENEPIG。
  • 测试通道: 裸板网表、阻抗测试条、ICT测试盘、编程接口和功能测试点。
  • 装配风险: BGA间距、QFN散热焊盘、钢网设计、器件间距和返修空间。

对于简单的双面板,许多检查很快就能完成。对于HDI、刚挠结合、射频、大电流或高压原型,这些检查则是必不可少的。一个在CAD中技术上正确的设计,如果钻孔结构、铜分布、弯折区或材料替换在制造前没有讨论清楚,仍然可能很难加工。

选择合适的原型路线

并非每个原型都适合同一条制造路径。最佳路线取决于团队需要弄清什么。

标准刚性原型PCB

标准刚性原型最适合早期电路验证、固件上电、连接器测试、简单电源板和低中密度数字硬件。这类打样通常优先考虑交期、干净的加工质量、可读的文档和灵活的数量。

团队仍应明确铜厚、表面处理、板厚、电气测试要求和拼板预期。即便是简单的板子,如果机械图纸、层叠或阻焊要求含糊不清,也可能拖延进度。

HDI原型PCB

当设计使用细间距BGA、高密度处理器、摄像头模组、紧凑型射频前端、可穿戴电子或小型化物联网硬件时,适合采用HDI PCB原型。HDI引入了激光微孔、埋孔、叠孔、错位孔、盘中孔、树脂填充和额外的压合工序。

HDI原型应尽早评审,因为过孔结构的微小变化都会影响成本、良率、可靠性和交期。如果最终产品预期采用HDI,原型就不应通过使用更大的临时封装来掩盖这一风险——除非团队清楚理解其中的权衡。

刚挠结合原型PCB

当板子必须折入机壳、替代线缆束、减少连接器数量或承受运动与振动时,刚挠结合PCB原型就很有用。它常见于可穿戴设备、医疗电子、无人机、相机、手持设备和紧凑型工业模块。

刚挠结合原型比刚性板需要更完整的机械层面讨论。弯折半径、挠性段长度、动态与静态弯折、补强板厚度、有胶或无胶聚酰亚胺、覆盖膜开窗以及装配成形都会影响结果。一块在工作台上平放正常的板子,折进产品后可能失效。

高频与射频原型PCB

射频原型需要的不只是写一条受控阻抗备注。材料、铜箔粗糙度、介质厚度、射频走线上的阻焊、连接器过渡、过孔围栏、接地缝合和测试条结构都可能改变测量结果。

对于天线、雷达、5G模组、微波电路和高速互连,原型应使用与目标设计接近的材料和层叠来制造。如果为了节省时间使用替代材料,测试结论应仅限于上电调试层面,而不是最终射频性能。

功率与大电流原型PCB

功率原型需要载流结构、散热路径和间距评审。厚铜、母排式铺铜、热过孔、嵌铜块、高Tg材料、爬电距离与电气间隙、开槽和大电流端子都应在首次打样前讨论。

对于电机驱动、LED驱动、电池系统、逆变器和功率模块,一块铜厚不足的低成本原型也许能点亮控制电路,但无法证明真实的热性能或电流性能。

层叠、材料与阻抗规划

层叠是原型PCB制造中最重要的决策之一。它决定了参考平面、阻抗行为、电源分配、机械厚度、压合良率、成本和交期。

对于简单板子,标准层叠也许足够。对于高速、射频、功率、HDI或刚挠结合项目,层叠应在最终布线之前评审。布线之后再移动介质厚度或参考层,会改变阻抗、等长匹配、过孔行为和回流路径。

设计类型 层叠优先级 原型评审重点
MCU/物联网板 成本、可制造性、测试通道 稳定的2–6层层叠、清晰的电源/地回流路径
高速数字板 参考平面、阻抗和过孔过渡 差分对、过孔残桩、回流连续性、阻抗测试条
射频板 材料Dk/Df、铜箔粗糙度和过渡几何 射频连接器过渡、阻焊、过孔围栏、接地连续性
功率板 铜厚、散热和间距 电流密度、热过孔、爬电/电气间隙、连接器强度
HDI板 过孔架构和压合顺序 微孔可靠性、盘中孔、BGA扇出、树脂填充
刚挠结合板 弯折可靠性和刚挠过渡 弯折半径、覆盖膜、补强板、动态弯折极限

材料选择

原型材料应根据这次打样需要证明什么来选择。FR-4适合许多数字和控制板,但高频、低损耗、高温、高压或大电流设计可能需要更专用的基材。

常见材料问题包括:

  • 原型只是检查逻辑功能,还是需要真实的射频/高速行为?
  • 板子是否需要高Tg材料以应对无铅装配、热循环或功率密度?
  • 受控阻抗和损耗预算是否重要到需要指定具体牌号的基材?
  • 最终产品是否预期使用Rogers、PTFE、LCP、陶瓷、金属基或混合结构?
  • 原型是否会经历多次回流或返修?

受控阻抗

受控阻抗不是靠在备注里写上“50欧姆”或“100欧姆差分”就产生的。它取决于走线几何、铜厚、介质厚度、介电常数(Dk)、阻焊和制造公差。

对于原型打样,RFQ应说明:

  • 目标阻抗及公差
  • 单端或差分结构
  • 所在层及参考平面
  • 测试条(coupon)要求
  • 是否需要TDR报告
  • 是否允许制造商调整线宽以满足层叠

在规划阶段使用阻抗计算器很有帮助,但最终数值应与实际制造层叠对齐。

原型PCBA、检验与测试

许多原型问题只有在装配之后才会暴露。一块板子可以通过裸板电气测试,但如果封装、钢网、器件方向、散热焊盘、BGA扇出或上电时序没有规划好,仍然会失败。

HILPCB通过SMT贴片、插件装配、元器件采购、锡膏印刷、回流焊、选择性焊接、必要时的手工操作、检验和功能测试支持来提供原型PCBA服务,可承接快板小批量SMT与插件组装,并支持BGA、QFN、0201等微型元件贴装。

原型装配评审

装配之前,资料包应包含的不只是Gerber:

  • 带制造商料号、替代料和DNP项的BOM
  • 坐标/贴片(pick-and-place)文件
  • 标注极性和连接器方向的装配图
  • 针对QFN、BGA、细间距和散热焊盘的钢网说明
  • 湿敏、静电敏感或昂贵器件的特殊处理说明
  • 编程、启动模式和测试工装要求
  • 检验与返修的验收标准

检验方法

检验或测试方法 能发现什么 最适用的场景
AOI 缺件、极性错误、偏移、可见焊接缺陷 SMT原型装配
X-ray BGA/QFN隐藏焊点、桥连、空洞、盘中孔焊接问题 高密度板和底部端接器件
裸板电气测试 装配前的短路和开路 所有原型制造,尤其是多层板
飞针测试 无需昂贵工装的灵活电气测试 原型和小批量打样
ICT 通过工装触点进行器件级测试 设计稳定的试产和重复批次
功能测试 在规定条件下进行产品级运行验证 固件上电、功率板、通信模组
TDR/阻抗测试 阻抗一致性和测试条表现 高速和射频原型
Hi-Pot/绝缘电阻 在规定测试条件下的隔离性能 高压和安全相关板

测试应与原型目标相匹配。一次简单的上电打样可能只需要裸板电气测试和目检;一次试产打样则可能需要阻抗报告、X-ray图像、编程记录、功能测试数据和材料可追溯性。

常见原型PCB失效模式

原型问题往往并非源于某个戏剧性的失误,而是来自设计意图、制造假设与装配现实之间的细小偏差。

失效模式 可能原因 预防措施
CAM滞留后板子延期 钻孔表缺失、层叠不清、外形无效或备注含糊 发送完整的Gerber/ODB++、钻孔文件、图纸和层叠请求
阻抗与仿真不一致 材料替换、介质厚度变化、阻焊影响或线宽调整 布线前批准生产层叠,或允许线宽补偿
BGA装配不良 焊盘设计、钢网开口、盘中孔填充、翘曲或湿敏控制问题 打样前评审BGA封装、塞孔和钢网设计
刚挠结合在过渡区开裂 弯折半径过小、缺少应力释放、弯折区有铜或补强板位置错误 尽早定义弯折半径、静态/动态用途和挠性层叠
射频原型测量结果差 连接器过渡、阻焊、过孔围栏、铜箔粗糙度或测试夹具问题 纳入射频过渡评审、测试条设计和测量计划
功率板过热 原型铜厚或散热路径与实际负载不匹配 热验证应使用量产意图的铜厚和散热结构
装配返修损坏板子 细间距布局、操作空间不足、表面处理方式不匹配或热失衡 PCBA前规划返修空间、表面处理和热隔离
测试覆盖率太低 无测试点、网络不可达或缺少编程接口 布局冻结前纳入测试通道和工装规划

最好的原型流程是逐层减少未知量。它并不试图在一次打样中回答所有问题,而是定义当前版本应证明什么、收集数据、更新设计,并把项目推向更接近量产就绪的发布状态。

成本驱动因素与RFQ清单

原型PCB价格取决于交期、复杂度、材料、工艺风险和测试要求。最便宜的原型并不总是成本最低的工程决策。一块因材料、层叠或测试计划错误而需要重做的板子,可能比稍慢但受控更好的打样更贵。小批量原型PCB提供有竞争力的定价;多数快板订单无隐藏模具或钢网费用,重复订单或后续量产可享优惠。具体费用以订单报价为准。

主要成本驱动因素

  • 层数和板尺寸
  • 紧急交期
  • HDI压合次数
  • 盲孔、埋孔、叠孔或填孔
  • 受控阻抗和测试条
  • 高频或特殊材料
  • 刚挠结合结构
  • 厚铜、嵌铜块或金属基
  • ENIG、ENEPIG或其他高端表面处理
  • 严公差钻孔、开槽或边缘电镀
  • 装配复杂度和器件采购
  • X-ray、功能测试、编程和报告

快速打样原型PCB的RFQ清单

请求报价时请提供以下文件和要求:

  • Gerber或ODB++制造数据
  • NC钻孔文件和钻孔图
  • 带尺寸和公差的板框图
  • 层叠请求或目标成品厚度
  • 各层铜厚
  • 受控阻抗表(如需要)
  • 材料偏好或电气要求
  • 表面处理偏好
  • 阻焊和丝印颜色
  • 拼板要求(如有)
  • IPC等级或验收要求(如指定)
  • 裸板电气测试要求
  • 阻抗测试条和报告要求
  • 用于PCBA的装配BOM、坐标文件和装配图
  • 编程、固件、工装和功能测试说明
  • 数量、目标交期和收货目的地

对于紧急改版,请清楚标注与上一版相比的变化。这有助于工程和CAM评审聚焦正确的风险区域,而不是从头重新检查整个设计。

参考标准与评审边界

原型PCB制造可以使用行业标准作为验收和文档参考,但一块原型板并不会因为按某个标准制造或检验就自动成为获得产品认证的板子。

  • IPC-6012: 刚性印制板鉴定与性能要求的常用参考。
  • IPC-A-600: 印制板外部和内部可观察验收条件的常用参考。
  • IPC-9252: 未装配印制板及内层的电气测试常用参考。
  • IPC-A-610: PCBA之后电子组件可接受性的常用参考。
  • J-STD-001: 焊接电气和电子组件的常用参考。
  • 客户图纸和产品要求: 当其对层叠、可靠性、洁净度、测试或文档提出更严格要求时,始终优先执行。

对于医疗、汽车、航空航天、国防、能源或交通等受监管行业,原型板支持产品开发和验证,但最终合规仍取决于完整设备、其风险文档、验证计划、生产工艺和适用的监管路径。

为什么选择HILPCB做原型PCB制造?

HILPCB为既需要速度、又需要原型在技术上真正有意义的团队提供快速打样原型PCB制造。我们支持简单刚性板、柔性原型板、HDI原型、受控阻抗打样、刚挠结合原型、高频材料、金属基板、厚铜设计、嵌铜块高效散热和原型PCBA;还可按图纸和叠层要求支持PTFE、Rogers等高频材料及陶瓷基原型板,并支持控制深度钻孔、高速回钻、边缘电镀及半孔、混合介质层结构,具体方案须经可制造性评审。

原型服务还提供以下支持:

  • 多数原型订单可在1–5个工作日交付;具体交期按板材、层数、工艺、数量和测试要求确认。
  • 多层PCB最高支持60层;具体叠层须经可制造性评审。
  • 提供24小时报价响应。
  • 免费提供层叠方案咨询及可制造性检查。
  • 无起订量限制。
  • 支持NDA保密及安全数据管理。

我们的工程支持可帮助评审:

  • 层叠可行性
  • 材料替换风险
  • 阻抗与测试条规划
  • HDI过孔结构
  • 刚挠结合弯折与补强设计
  • 阻焊与表面处理选择
  • 制造前的DFM/DFA问题
  • 装配与测试通道
  • 下一次打样所需的文档

对于从首个原型走向试产的团队,我们还可以帮助保持打样历史清晰:层叠记录、材料选择、阻抗结果、电气测试状态、检验图像、装配反馈和功能测试记录。

订单、物流与交付支持

  • 可在线提交报价资料并追踪订单;订单确认后提供实时生产与物流进度更新,并提供多语种技术支持。
  • 提供全球快递及物流追踪,服务覆盖美国、欧洲和东南亚,并附完整报关文件;以清晰标识和ESD防静电材料包装保护敏感产品。
  • 支持PayPal、电汇等多种支付方式。
  • 材料全程可追溯;可按需提供层叠报告、阻抗报告及检测照片。
  • 支持紧急修改及材料替换;订单提交后如需修改Gerber,在生产尚未开始时可接受合理的设计变更。

准备好做原型PCB了吗?

请通过报价页面发送您的Gerber或ODB++资料包、钻孔文件、层叠说明、材料要求和数量。对于目标明确的裸板打样,请走原型PCB服务通道;如果板子还需要装配,请附上BOM、坐标文件、装配图以及任何编程或功能测试要求。

为了获得最快的评审,请附上一句话说明该原型的目标:上电调试、射频验证、热测试、结构装配、固件开发、试产打样或降低量产风险。这一句话能帮助制造评审聚焦对您当前硬件阶段最重要的事项。

常见问题

原型PCB和量产PCB有什么区别?

原型PCB通常是为了快速回答某个工程问题而制造的,而量产PCB则是为了可重复性、成本控制、文档和长期供货而制造的。有些原型只是简单的首件打样,另一些则是接近量产意图的试产批次,带有受控层叠、阻抗报告、检验数据和功能测试。

原型PCB最快多久能制造出来?

交期取决于层数、材料、表面处理、HDI结构、刚挠结合结构、阻抗控制、装配复杂度和测试要求。简单板子通常能比特殊材料、高多层、HDI、厚铜或刚挠结合打样快得多。

原型中应使用与量产相同的材料吗?

当原型用于验证射频、高速、热、高压或机械行为时,应使用相同或高度等效的材料。如果原型仅用于固件上电或装配检查,替代材料也许可以接受,但测试结论应受到相应限制。

原型PCB需要电气测试吗?

需要,强烈建议进行裸板电气测试,因为它能在装配前发现短路和开路。对于高速或射频板,还可能需要阻抗测试和测试条。对于高压板,应在RFQ中明确绝缘或Hi-Pot测试要求。

HILPCB也能装配原型PCB吗?

可以。HILPCB支持原型PCBA,包括SMT、插件装配、器件采购、AOI、必要时X-ray、功能测试支持以及由客户提供的编程指导。

原型PCB报价需要发送哪些文件?

请发送Gerber或ODB++、NC钻孔文件、板图、层叠说明、材料要求、铜厚、阻抗表(如适用)、表面处理、数量和目标交期。需要装配时,还请发送BOM、坐标文件、装配图和测试/编程说明。
