刚挠结合 PCB 制造:设计规则、叠层与组装

刚挠结合 PCB 制造与 PCBA 指南:聚酰亚胺挠性芯板、弯曲半径、刚挠过渡、补强板、可靠性测试与一站式组装。

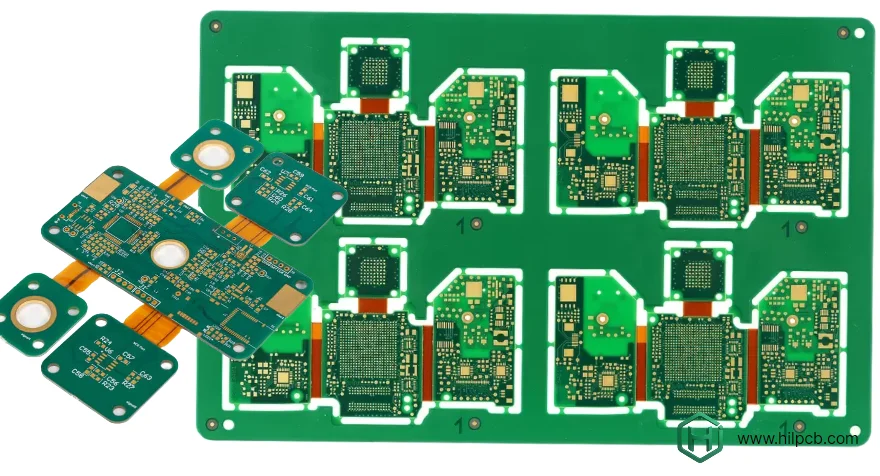

刚挠结合 PCB 将刚性元件区域与挠性互连集成在同一结构中。叠层、刚挠过渡、弯曲几何和组装操作必须协同设计。在选择材料和制造规则之前,应明确挠性区域仅在安装时弯曲,还是在使用中反复弯曲。

如需 HilPCB 的刚挠结合 PCB 制造服务,请提交刚性层与挠性层的定义、材料要求、成型几何和认证计划。上述一体化刚挠结合、多层板和 SMT 制造及工程服务面向评审通过的具体结构和项目阶段,可从样机延伸至批量生产;静态与动态弯折用途及其资格要求应分别确认。

应针对实际产品确认制造与 SMT 组装范围,而不是假定挠性区域具备多层 PCB 的所有特性。

为什么为刚挠结合 PCB 生产选择正确的制造商至关重要

刚挠结合 PCB 生产需要先进工艺和专用设备,才能满足现代电子产品的需求。由于该技术同时集成刚性和挠性元素,确保两个部分都具有高可靠性至关重要。无论是医疗设备、汽车系统还是可穿戴设备,可靠的刚挠结合 PCB 制造商都可能决定产品在市场上的成败。

关键的设计和工艺评审包括:

  • 层压与工艺控制,确保粘接兼容性和对位精度;过渡区几何还必须管理机械应变
  • 优化材料选择,采用有胶或无胶聚酰亚胺结构,根据具体应用在耐久性、性能和成本之间取得平衡
  • 高密度互连(HDI)选项,在封装引出需要时采用,并具备经验证的过孔几何和叠构顺序
  • 组装工装与夹具,在需要时支撑挠性区域并保持贴装/印刷的平面度
  • 专门的测试与验证,如通断测试、应用特定的弯曲验证,以及经批准认证计划要求的热循环测试
  • 全面的设计支持,通过 DFM(可制造性设计)评审,优化设计的可靠性和成本效益

应针对已发布的板件结构约定验收标准和验证方案。DFM 评审可以识别风险,但不能保证特定的挠性寿命,也不能替代装配成品中的认证。

刚挠结合 PCB 制造工艺

需要确认的刚挠结合板制造步骤

明确制造和组装的工艺责任方、生产地点和交接控制。跨工厂作业可以通过受控数据、操作要求、可追溯性和约定验收来管理;仅有一座厂房并不能建立质量。

评审各部分的拟定工艺:

刚性部分制造 规定刚性部分所需的层数和过孔结构。HDI PCB 工艺有助于封装引出,但可实现的微孔几何、层压顺序和刚挠结合方式制造高质量的刚柔结合PCB需要在同一屋檐下控制每个生产步骤。当制造和组装在不同工厂进行时,质量会受到影响,交货时间也会显著延长。

我们的集成制造设施处理:

刚性部分制造 我们使用先进的HDI PCB技术生产刚性PCB部分,支持高达32层和0.1mm微孔。这能够在紧凑空间内实现复杂布线,同时为高速应用保持信号完整性。

柔性电路生产 柔性部分使用压延铜以获得优异的弯曲寿命和低损耗柔性PCB基材以实现最佳电气性能。我们库存带粘合剂和无粘合剂的聚酰亚胺材料,以根据您的应用要求优化成本和可靠性。

精密层压 我们专用的刚柔结合层压机使用针对聚酰亚胺材料优化的受控加热曲线。精确的压力分布防止过渡区域树脂缺乏,同时避免可能损坏柔性电路的过度流动。多点温度监测确保整个面板的热量分布均匀。

质量验证 每块刚柔结合板都经过全面测试,包括电气连续性、阻抗验证和弯曲周期验证。对于动态应用,我们在发货生产数量之前,会按照您指定的周期要求执行实际弯曲测试。

32 层刚性段、0.1 mm 微孔、材料库存、专用压合设备及多点温度监控均为制造能力选项,须按具体叠层、过孔、树脂窗口和订单评审。生产过程的非破坏性检查与资格验证的抽样测试属于不同范围。

挠性电路生产 在循环弯曲要求较高时,挠性部分采用压延退火(RA)铜;材料选择取决于弯曲寿命、损耗、结构和组装约束。应确认具体的含胶或无胶聚酰亚胺牌号、铜类型与厚度、供货情况以及批准的替代方案。

精密层压 层压需要针对具体芯板、覆盖膜和粘结片建立合格的温度、压力和流动窗口。应审查对位、过渡区的树脂填充、挠性开窗结构以及所需的工艺测试联样。通用的聚酰亚胺牌号名称不能确立正确的压合曲线。

质量验证 验证应区分常规通断测试、受控阻抗联样,以及按约定抽样计划进行的弯曲认证;动态循环认证必须明确弯曲半径、循环次数和环境条件。

刚挠结合 PCB 设计支持与工程服务

刚挠结合板的失效可能来自设计、制造、组装或操作。在释放工装前审查叠层和成型形状,使制造商能够识别工艺约束,产品团队能够验证机械应变。

我们的免费DFM审查及早识别潜在问题:

一家消费电子制造商提交了一个用于可穿戴设备的6层刚柔结合设计。我们的工程审查发现,重新定位两个元件并调整叠层可以将层数减少到4层——将单位成本从18.50美元降至11.80美元,同时提高了可靠性。设计更改花费了两天时间实施,但在其生产量下每年节省了超过65,000美元。

  • 使用有限元应力分析进行过渡区域几何形状验证

DFM 评审应针对实际的电气、机械和认证要求评估变更。减少层数可以降低部分成本,但可能改变屏蔽、配电、挠性厚度和应变。应比较修改后的报价和验证计划,而不是假定固定的节省或可靠性提升。

设计评审包括:

  • 针对具体应用要求优化叠层
  • 过渡区几何、应变释放以及应用所需的任何力学分析
  • 弯曲半径、弯曲方向、弯曲次数和安装公差,并针对所需寿命进行验证
  • 基于环境条件的材料建议
  • 元件布局评审,识别潜在的组装问题
  • 在保持完整功能的前提下降低成本

在提交报价前,您可以使用我们的 Gerber 查看器预览 Gerber 文件,但用于报价和 DFM 分析的设计文件必须通过我们的报价请求页面上传。

刚挠结合 PCB 组装与一站式制造

对于一站式组装,应约定制造、采购、组装、烧录和测试范围。定义各工艺步骤之间的包装和搬运方式,使挠性区域得到支撑,不会折皱或超出允许的弯曲几何。

专门的搬运要求 刚挠结合板可采用标准 SMT 工艺,但需要合适的支撑、工装和曲线。挠性区域在印刷和贴装时可能需要载具。除非设计和工艺明确支持,否则应让元件和焊点远离弯曲区或过渡区。

刚挠结合板的回流曲线需要特别关注热梯度。刚性和挠性部分热质量不同,回流时可能产生温度差异。应针对元件、层压板、粘合剂和湿气处理要求验证组装曲线,并在相关刚性和挠性区域进行测量。

我们提供完整的交钥匙组装服务,专门针对刚柔结合结构进行了优化。

我们的SMT生产线使用为刚柔结合几何形状设计的专用工具。

我们的曲线工程师为每个刚柔结合设计开发定制热曲线。

完整的组装服务

  • 元件采购和采购管理
  • 为刚柔结合几何形状定制工具和夹具
  • 精密SMT贴片支持0201元件
  • 需要时的通孔插装
  • 保形涂层和环境保护
  • 最终功能测试和检验

对于需要外壳集成的项目,我们的整机装配服务完成您的产品,从PCB到最终包装单元。

需要申请的组装范围

  • 元件采购与供应管理
  • 针对刚挠结合几何的定制工装和夹具
  • SMT 组装,并针对该产品确认元件尺寸和贴装限制
  • 需要时提供通孔组装
  • 保形涂层与环境防护
  • 最终功能测试与检验

如需整机组装,请提供外壳、线束、安装和成型挠性板图纸,并约定整机检验和功能测试责任。

刚挠结合 PCB 组装

质量标准与认证

医疗、航空航天和汽车应用要求经过验证的制造工艺和完整的可追溯性。对于任何受监管行业的项目,应索取当前有效的工厂证书以及适用的生产地点范围。

证书和审核范围以其签发地点、过程及有效期为准;IPC-6013 裸板要求与 PCBA 的 A-610 Class 3 装配验收是不同对象。材料批次追溯、弯折及环境/机械/阻抗验证属于质量记录和测试服务,不等于医疗器械批准、适航批准或必然的根因结论。

需约定的质量体系与验收要求:

  • 需要时提供 ISO 9001 质量体系认证,并核实证书版本、地点、范围和有效期
  • 适用时,为实际承接制造的工厂提供经独立验证的 ISO 13485 质量体系
  • 在适用于汽车供应链角色和客户合同时,提供 IATF 16949
  • 航空航天项目有要求时提供 AS9100,并核实地点和运营范围
  • 组装后刚挠结合 PCBA 按客户指定等级采用 IPC-A-610 工艺标准;裸挠性板和刚挠结合电路的性能采用 IPC-6013,并使用合同约定的版本

材料可追溯性 定义层压板、聚酰亚胺薄膜、粘合剂、导体和已组装元件所需的可追溯性。约定批次或序列号关联、测试记录、版本历史和保存期限。这些记录有助于调查,但本身不能确定根本原因、医疗器械批准或适航性。

测试与验证 除约定的电气验收外,在需要时定义应用特定的认证:

  • 按规定循环次数进行动态弯曲测试
  • 使用规定的范围、保持时间、升降温速率、循环次数和失效判据进行温度循环
  • 湿度暴露测试
  • 机械应力分析
  • 针对高速 PCB 要求的阻抗验证

询价所需的弯曲与过渡信息

设计输入 需规定的内容 需验证的内容
安装弯曲与反复弯曲 成型图纸、最小半径、弯曲方向和循环要求 合格的结构和代表性弯曲测试
挠性叠层 聚酰亚胺、粘合剂、铜和覆盖膜厚度 成品挠性厚度、导体应变和材料兼容性
过渡区域 刚性边缘几何、元件/过孔位置和应变释放 与弯曲处的间隙以及组装/机械干涉
补强板与固定 材料、厚度、粘合剂和位置 连接器支撑、禁布区和组装温度兼容性
验收计划 规范版本/等级、通断、阻抗和认证抽样 与已发布结构和约定使用条件关联的报告

刚挠结合 PCB 制造常见问题

刚挠结合 PCB 的最小起订量是多少?

请针对拟用结构确认可提供的样机数量、拼板利用率和最低订单金额。应分别索取样机和量产报价;## 常见问题 - 刚柔结合PCB制造

问题1:刚柔结合PCB的最小订单量是多少?

我们对刚柔结合PCB没有最小订单量。从单个原型到100,000+单位的生产量——我们处理各种规模的项目。定价自然有利于较大数量,但小批量原型订单不会受到不合理最小值的惩罚。大多数客户在进入生产之前,从5-10个原型开始进行验证。

问题2:刚柔结合PCB制造的成本是多少?

定价取决于层数、柔性区域百分比、材料和数量。典型范围:原型:每个设计80-300美元。小批量:每单位12-45美元。生产:每单位6-20美元。我们提供详细的报价,准确显示设计参数如何影响成本,通常通过优化识别20-30%的节省。

问题3:刚柔结合PCB制造的交付时间是多少?

标准刚柔结合PCB原型交付时间:从设计批准起12-15天。生产订单:20-25天,取决于复杂性和数量。提供加急服务:原型8-10天。交付时间包括制造和小批量组装。这些时间线比行业平均的18-30天要快。

问题4:你们使用什么材料进行刚柔结合PCB制造?

我们使用广泛的材料选项:刚性部分使用FR4、高Tg、Rogers或其他专用层压板。柔性部分使用聚酰亚胺薄膜。覆盖层材料:基于丙烯酸或PSA粘合剂。加强板:FR4、聚酰亚胺或不锈钢。材料选择取决于您的具体应用要求,包括弯曲周期、温度范围和环境暴露。

所列起订量、产能、验证时长、报价及交期是相应项目和报价范围内的商业示例,受结构复杂度、材料、数量、审批和起算时间影响;不得外推为所有订单的固定市场价格或交期。

刚挠结合 PCB 制造成本是多少?

成本取决于刚/挠层数、挠性面积、材料结构、拼板利用率、过孔结构、测试和数量。比较报价时应提供相同的制造和组装范围。询问哪些设计变更可以降低成本,以及需要哪些重新验证;不存在通用的价格区间或保证的节省。

刚挠结合 PCB 制造的交期是多久?

应在评审材料、工装、叠构顺序、数量和测试要求后约定进度。应将制造与小批量组装、元件采购和运输分开。确认报价交期从何时开始,以及假定了哪些批准或材料到货时间。

刚挠结合 PCB 制造使用哪些材料?

加强板:FR4、聚酰亚胺或不锈钢。

刚性部分可使用 FR-4、高 Tg、Rogers 或其他兼容层压板。挠性部分通常采用含胶或无胶结构的聚酰亚胺基覆铜板。应将覆盖膜和粘合剂作为一个体系来规定,而不是把单独的粘合剂当作覆盖膜。在设计允许时,补强板可采用 FR-4、聚酰亚胺或金属。应确认其与弯曲、层压和组装条件的兼容性。
