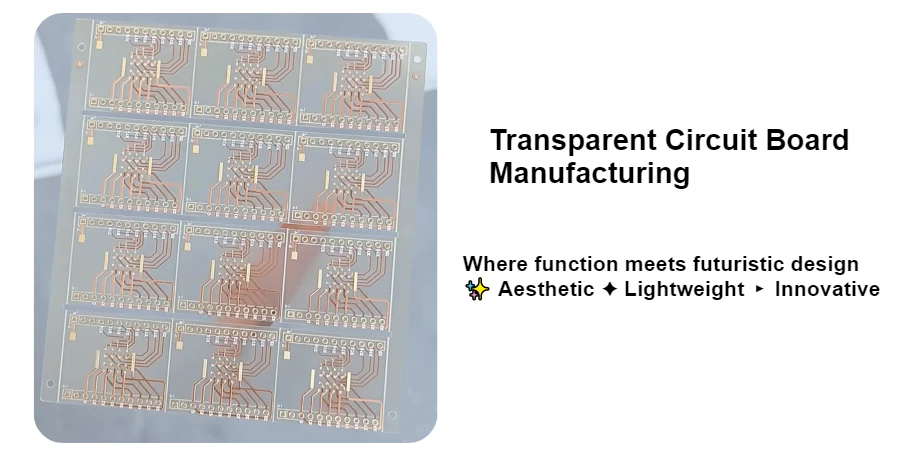

“透明电路板”可以指图形化导电玻璃、透明聚合物电路、显示背板,或者透过透明外壳可见的普通PCB——它们是不同的结构。即使载体透明,铜走线、焊点、封装芯片和连接器仍然可见;透明OLED模组并不是把普通PCB去掉颜色后得到的。
透明电路板项目需要一份电气规格和一份光学规格。先定义可视窗口、波长或可见光测量方法、透光率、雾度、颜色、视角和允许出现的可见特征,再尽可能把载流导体、不透明器件和与控制器的连接布置在该窗口之外。
下面的应用场景是设计与采购示例,并非HILPCB安装案例或已认证的特种工艺清单。两个有公开文档的商业实例有助于建立合理预期:LG 55EW5Q-C透明OLED标牌标称整机透明度43%,AGC介绍了集成到列车车窗中的透明玻璃天线。这两者都不能证明其他板材、涂层或组装产品的性能。
建筑与装饰LED照明系统
透明载体和稀疏导体可以减少照明中的视觉遮挡。实用的做法往往是把光源、驱动器和电源母线布置在边缘,让预期可视区域保持通透。
先进照明实施策略
动态侧光式面板系统 侧光式导光结构可以把LED放在周边PCB上,并利用光学面板中的出光结构;该面板本身不必是电路板。请按实际电流/温度标注LED输出、耦合方式、亮度均匀性、可见边缘和散热路径;**SMT组装**适用于兼容的LED/控制板,而不是用来证明某种玻璃镀膜组装工艺。
背光透明标牌 标牌设计可以采用间隔排布的LED封装、透明显示模组或在图文背后做侧光照明。封装和金属图形仍会遮挡光线。比较实际导体的方块电阻、图形可见度和电流分布;ITO与细金属网格是不同的专业路线,不能互换替代铜电源母线。
3D发光雕塑与艺术装置 互动雕塑可以把光学面板、LED模组与**柔性互连**组合,实现接近感应、环境或音频驱动效果。常规聚酰亚胺FPC并不自动具有光学透明性。弯折区域、支撑、应力释放和可见接缝位置应与灯光序列一起放行。
建筑玻璃集成 加热或调光玻璃可以使用功能涂层和边缘母线,再连接到外部控制器。与玻璃供应商约定涂层面积/电阻、母线触点、边缘密封和热均匀性。玻璃通孔(TGV)是独立的专业工艺,并非每个智能窗户都需要,也不构成透明度保证。
舞台与剧场制作照明 稀疏LED矩阵及其支撑可以为舞台视线留出空隙。比较像素间距、观看距离、结构固定、线缆和亮度。相机条纹取决于PWM/扫描方式、快门和同步,而不仅是刷新率;请按实际相机设置验证,而不是依赖单一频率门限。
显示技术与触摸界面集成
显示与触摸叠层结合了光学、电极、贴合、控制器连接和支撑电子。先区分透明有效区与不透明驱动、供电部分,再选择制造路线。
透明触摸与显示方案
电容式触摸传感阵列: 图形化电极可根据控制器实现互电容或自电容感应。电极几何、盖板厚度、接地、湿气、显示噪声和固件决定性能;通用的pitch或透过率数字不能证明分辨率。采用控制器的传感器布局指南,并对完整盖板/贴合叠层做测试。
抬头显示(HUD)组合镜: 组合镜是光学元件;投影机、传感器和图像处理器可以放在独立的不透明板上。先定义光学净区、反射、对准和机械基准,再决定是否有导体需要落在组合镜上。
透明OLED驱动电子: 面板的有源矩阵制造和驱动 bonding 与常规**HDI PCB**生产不同。HDI可以适用于配套控制器或连接板,但并不能提供透明晶体管、玻璃过孔或chip-on-glass bonding能力。向面板供应商索取面板接口、FPC尾巴、上电时序和允许的 bonding 方式。
互动博物馆与零售显示: 透明触摸覆盖层可以为展品增加操作。在实际背景照明下比较眩光、指纹、清洁、隔盖板触摸行为和画面对比度。电容与电阻方案应按完整组件比较,而不是给某一种赋予通用光学优势。
透明手机显示概念: 拟议的透明区域必须容纳电池、摄像头、屏蔽、连接器和显示背景对比度。把它当作封装/接口可行性问题;常规**一站式组装**并不意味着具备透明显示屏的制造工艺。
医疗设备与健康应用
医疗光学与传感设计可能受益于透明窗口或稀疏电极。工程目标是保留所需光路和测量行为;透明本身并不构成临床获益。
医疗专用透明PCB实施
内窥镜成像系统 在内窥镜先端,透镜窗口、照明、图像传感器和支撑PCB各有分工。紧凑的不透明或刚挠组件可以围绕光路布置,而不需要透明PCB。放行实际尺寸、密封以及清洁或灭菌方式;玻璃本身不会让胶粘剂、涂层、接头和连接器自动满足反复处理的要求。
光学相干断层扫描(OCT)探头 OCT探头中应区分光路/光纤与探测器或控制连接。透明电导体不自动等于光波导或低损耗OCT窗口。**刚挠PCB**可满足兼容的电气互连,但需符合弯折、装配和清洁要求;它本身不构成导管或临床认证。
透明可穿戴健康监测 可穿戴脉搏血氧、心电和血糖监测概念提出不同的光学、电极和传感要求。定义测量原理、皮肤接触叠层、运动/弯折暴露以及与发射器的连接。透明基材不提供传感化学体系,也不验证测量精度。
手术器械显示 拟议的手术信息叠加层需要确定的显示模组、可读性/延迟目标和器械接口。把不透明控制电子放在预期可视区域之外,并预算真实的电源;不要假设室内照明能为显示器供能。
诊断实验室设备 分光光度计、流式细胞仪和显微平台需规定相关波段、自发荧光、反射、杂散光和清洁暴露。窗口、加热涂层与外部LED/探测器PCB可能是合适的架构;可见清晰度本身不能证明光学测量性能。
FDA的生物相容性概述区分直接/间接人体接触,并对成品器械(包括适用时的加工过程)进行评估。让生物学评价、清洁/灭菌和可靠性证据与实际器械及接触方式匹配。对于配套PCBA,应根据器件端接方式、机械支撑和获批测试计划选择**SMT/THT组装**,而不是默认插件焊点总是更优。

汽车内饰与仪表台应用
汽车显示、照明和触摸界面需要随安装位置确定的光学、热、湿度、振动和电气要求。玻璃或显示模组与其支撑PCBA可能有不同的暴露限值;不存在适用于所有安装的单一温度范围。
汽车透明电子集成
透明中控触摸控制: 规定盖板叠层、触摸区域、背光、湿气/手套行为和控制器噪声测试。**高Tg PCB**可满足支撑板的材料/工艺需求;Tg不是汽车工作温度或整个界面的可靠性等级。
全景天幕照明系统: 对拟议的发光车顶,定义可见导体/封装位置、散热、眩光、玻璃触点和密封。稀疏图形在某个角度可能不显眼,换个角度就可见;请在昼夜照明下批准组装后的目视样件。
抬头显示(HUD)集成: 协调风挡/组合镜光学、投影机安装、重影和热位移。在装配图里把板级基准与光学对准公差关联起来,而不是把风挡当作普通电路基板。
方向盘触摸传感器: 电容式存在感应不自动等于握力测量。定义感应原理、覆盖材料、电极位置、挠曲应变和所需检测试验;电极藏在不透明覆盖层下时并不需要透明。
侧窗信息显示: 评估拟议模组整层玻璃的透过率、光学畸变、内容亮度和视野。任何可视性/玻璃法规要求都取决于安装和司法辖区;单一面板透明度百分比不能确立道路合规。
汽车项目可能施加IATF 16949等供应商质量体系要求;AEC-Q100/Q200是元器件认证标准,而不是透明PCB的一揽子认证。**小批量组装**服务可以在投入大批量工装前进行原型制作与验证。
消费电子与智能家居设备
消费产品可以用透明外壳、显示模组、窗口或透明电极来展示选定的特征。更经济的方案常常是把普通PCB做受控可见布局和整洁装配,而不是上马新的透明导体工艺。
面向消费者的透明电路应用
智能音箱透明显示 音箱概念可以把现有显示/触摸模组与独立的音频/控制板组合。检查背景对比度、扬声器振动、麦克风/开孔避让和显示器真实功耗状态。深色或看似通透的表面不一定是透明OLED。
带视觉反馈的无线充电板 透明充电外壳可能露出线圈、铁氧体/屏蔽和普通电源PCB——这些部件并不会变透明。围绕所选充电模组和支持的功率水平,规划照明、耦合/对位、异物行为、屏蔽间距和实测温度。
智能窗控制器 电致变色或SPD玻璃可以通过边缘触点连接外部控制器。向玻璃供应商索取驱动波形、电压/电流、连接器和密封要求;按实际涂层、互连和安装位置评估紫外线与温度暴露。
透明游戏外设 键盘、鼠标和手柄可以透过透明外壳展示常规铜走线和器件。把RGB朝向、器件对位、助焊剂残留外观和允许的外观偏差与电气验收分开规定。**SMT组装**可以按约定的外观标准制造兼容PCB。
可穿戴饰品电子 戒指、手环和吊坠需要围绕可见特征布置电池、天线、传感器和互连。**柔性PCB**可适配合适的曲面组件,但最小弯曲半径、反复运动、汗液侵入和接触可靠性需要实际结构与外壳测试。
工业与科学仪器
工业设计应先决定观察窗是需要电极,还是只需把电子器件放在视野之外。先在视区内规定光学与工艺边界,再决定电路位置。
工业透明电路实施
透明液位传感器: 针对容器和液体选择光学、电容或其他方法。比较壁厚、介电行为、沉积物、温度和化学相容性;透明传感器载体不会让整套组件耐受腐蚀性液体。
集成传感器的过程观察窗: 放行压力/温度边界、密封、传感器馈通和所需净口径。薄膜传感/加热涂层加外部变送器/控制器,与把封装好的压力或气体传感器嵌入结构玻璃是两回事。
光谱分析设备: 让发射器、探测器和滤光执行器与光学图纸对准。测量光路内任何载体/涂层的波长相关透过率、散射和背景信号;放置精度本身不能确立仪器精度。
洁净室兼容电子: 针对实际环境规定颗粒、放气、表面清洁和密封要求。透明密封外壳可以便于检查,但透明或无外露导体本身不能确立洁净度。
高压观察屏障: 把透明屏障和任何电压传感导体当作协同绝缘设计处理。导电涂层、污染和端接会改变电场与表面路径。随设备设计放行所需电气间隙、材料等级和电气测试限值。
航空航天和国防专用应用
航空显示和航天仪器可能提出专业光学与环境要求。以下示例描述接口与制造考虑,并非HILPCB已认证的航空航天产品。
航空航天透明电路技术
头盔显示系统 对头戴显示概念,把透明光学组合镜与不透明的显示引擎、传感器和电源/控制板分开。先定义质量、安装、挠性布线和可视性再选载体;PCB选型本身不产生操作指南或系统认证。
透明天线阵列 透明天线需要特定的导体、馈电、匹配网络、基板/窗口和安装环境。AGC有文档的列车车窗示例展示了一种商用玻璃天线架构;它并不确立航空或航天级天线,也不代表HILPCB的玻璃图形化能力。
驾驶舱显示集成 “玻璃座舱”指的是电子飞行显示,不是对透明电路基板的要求。在认证基础需要时,DO-254针对机载电子硬件,DO-178C针对软件;两者都不是透明PCB的一揽子证书。请提供项目批准的硬件、组装和证据要求。
航天级透明传感器 航天仪器窗口或透明电极需要任务特定的辐照、真空/放气、污染、热和光学要求。完整涂层、胶粘剂、触点和支撑电子需要相应鉴定;透明玻璃不保证通用温度范围或多年寿命。
把光学概念变成可制造的原型
从标明净口径和所有允许不透明区域的图纸开始。把导体方块电阻与实际路径几何和电流比较。对均匀矩形薄膜,初估 R=R_sheet×L/W,再考虑接触、扩散和温度影响。明确假设的示例:20Ω/方薄膜、长50mm、宽5mm,得200Ω;10mA下压降2V、耗散20mW。这可能适用于传感/加热分析,但不能当作普通低阻LED电源走线。以上数值为示意,不是材料规格或HILPCB实测结果。SPI Supplies的ITO基板数据说明了为什么涂层厚度、方块电阻、载体和透过率必须一起规定。
用实际照明/背景和视角批准组装样件。记录光学测量、外观限值、导体/接触电阻、电气功能,以及要求清洁、弯折或环境暴露前后的变化。尽早预留 bonding 与测试接触区:回流焊、导电胶、ACF和压接是不同的工艺,热、压力和返修限制各不相同。
HILPCB的常规**SMT组装标准支持0201器件和0.4mm间距,更精细的加工按实际制造评审。柔性与刚挠路线可提供兼容的配套互连,一站式组装**协调获批采购、装配、编程和规定的检验/测试记录。这些服务可支持光学产品的控制器、LED、接口或传感器PCBA;专业ITO/网格沉积、TGV、有源矩阵显示制造和玻璃贴合需要各自确认的供应商/工艺路线。
询价时请提交光学区域图纸和已批准的显示/玻璃/薄膜模组资料,连同Gerber/ODB++、叠层、BOM/CPL、连接器/bonding图纸、数量和采购责任划分。标出电流路径、热限制、可见外观标准、治具/固件和量化功能测试。这样制造与装配评审就能聚焦兼容的配套板和可重复的原型验收,而光学供应商负责其规定的涂层或面板接口。
