Alors que les systèmes électroniques deviennent plus sophistiqués, les cartes simple ou double face atteignent leurs limites. Les appareils modernes – des smartphones 5G aux modules ADAS automobiles – exigent l'intégrité de signal supérieure, les facteurs de forme compacts et la distribution d'alimentation complexe que seuls les PCB multicouches peuvent offrir. Avec 4 à 16+ couches de cuivre empilées et interconnectées avec précision, ces cartes permettent l'électronique haute performance qui alimente le monde connecté d'aujourd'hui.
Chez HILPCB, nous sommes spécialisés dans la fabrication avancée de PCB multicouches avec une expertise avérée dans les conceptions de 4 à 20 couches. Notre approche d'ingénierie intégrée – combinant l'optimisation de l'empilement, le contrôle d'impédance et la technologie HDI – garantit que vos circuits complexes fonctionnent de manière fiable du prototype à la production.
Comprendre l'Architecture des PCB FR4 Multicouches

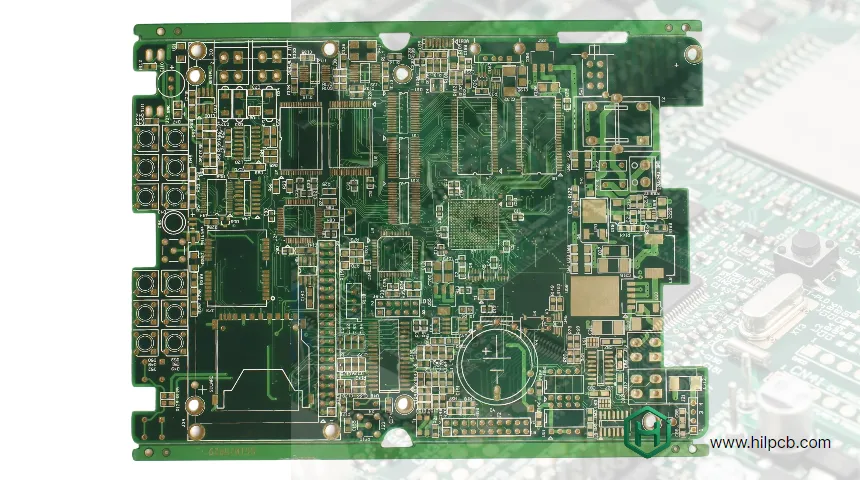

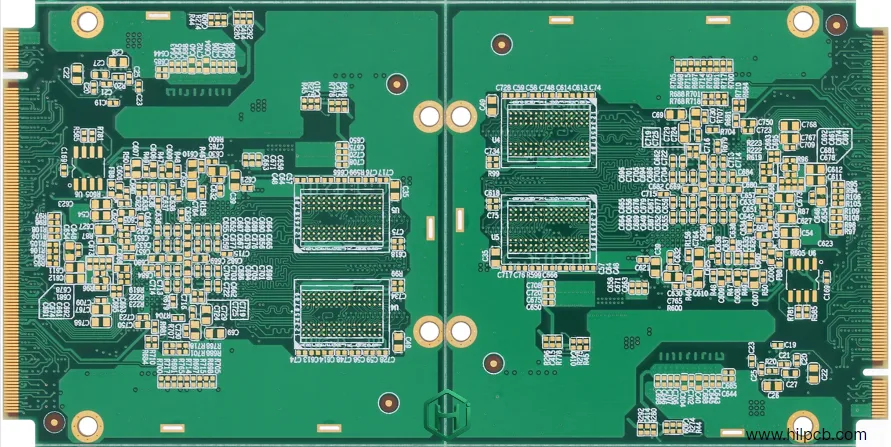

Un PCB multicouche est constitué de trois couches conductrices de cuivre ou plus, laminées ensemble avec un matériau isolant FR4 entre elles. Contrairement aux simples cartes 2 couches, les conceptions multicouches incorporent des couches de signal internes et des plans d'alimentation/masse qui améliorent considérablement les performances électriques.
Les avantages architecturaux fondamentaux incluent :
- Plans d'Alimentation et de Masse Dédiés : Des couches internes séparées pour une distribution de tension stable et des chemins de retour à basse impédance, essentiels pour la réduction du bruit.
- Intégrité de Signal Supérieure : Des traces à impédance contrôlée prises en sandwich entre des plans de référence minimisent les réflexions et la diaphonie dans les circuits haute vitesse.
- Densité de Routage Accrue : De multiples couches de signal accommodent des interconnexions complexes sans compromettre la taille de la carte – crucial pour la miniaturisation.
- Blindage CEM : Les plans de masse internes agissent comme des barrières électromagnétiques, réduisant les interférences entre les circuits sensibles.
- Résistance Mécanique Améliorée : Des couches supplémentaires fournissent de la rigidité et une résistance au warpage, particulièrement important pour les grandes cartes.
La configuration de l'empilement – comment les couches sont arrangées et quels matériaux les séparent – impacte directement les performances du signal, la gestion thermique et le rendement de fabrication. Une conception d'empilement appropriée est la base de projets de PCB multicouches réussis.
Applications Critiques Nécessitant des PCB FR4 Multicouches
Alors que les systèmes numériques dépassent les fréquences gigahertz et que la densité des composants augmente, les cartes multicouches deviennent non seulement bénéfiques mais essentielles.
Systèmes Numériques Haute Vitesse
La conception de PCB haute vitesse exige un contrôle d'impédance et un routage de signal minutieux sur plusieurs couches :
Infrastructure de Centres de Données et Serveurs Les interfaces PCIe Gen4/5, les canaux mémoire DDR5 et l'Ethernet haute vitesse nécessitent des paires différentielles 50Ω ou 100Ω précisément contrôlées avec un appariement de longueur serré et des transitions via minimales.
5G et Télécommunications Les contrôleurs de station de base, les transpondeurs optiques et les commutateurs réseau fonctionnent à des vitesses multi-gigabits où la continuité du chemin de retour et l'intégrité du plan de masse sont non négociables.
Informatique et Graphismes Les processeurs hautes performances, les modules GPU et les accélérateurs IA exigent des réseaux de distribution d'alimentation complexes avec plusieurs rails de tension et des stratégies de découplage sophistiquées.
Applications RF et Micro-ondes
Les conceptions de PCB haute fréquence bénéficient d'empilements multicouches qui isolent les circuits RF sensibles :
Modules de Communication Sans Fil Les transpondeurs WiFi 6E, Bluetooth et cellulaires nécessitent des plans de masse dédiés pour minimiser le couplage entre les sections RF et numériques tout en maintenant des lignes de transmission 50Ω constantes.
Systèmes Radar et de Détection Les radars automobiles (77 GHz), les radars météorologiques et les systèmes militaires exigent des matériaux à faibles pertes et des structures via optimisées pour préserver l'intégrité du signal aux fréquences millimétriques.
Électronique Satellite et Aérospatiale Les cartes multicouches de qualité spatiale incorporent des matériaux spécialisés et un routage redondant pour une fiabilité critique en mission dans des environnements extrêmes.
Principes Fondamentaux de la Conception d'Empilement de PCB Multicouches
Une conception d'empilement optimale équilibre les performances électriques, la faisabilité de fabrication et le coût. De mauvais choix d'empilement conduisent à des problèmes d'intégrité de signal coûteux ou impossibles à corriger après production.
Configurations d'Empilement Standard
Empilement 4 Couches (Le Plus Courant) Configuration : Signal / Masse / Alimentation / Signal
- Idéal pour les conceptions numériques à vitesse modérée jusqu'à 500 MHz
- Fournit un plan de masse continu pour les chemins de retour
- Coût équilibré par rapport aux performances
- Adapté à la plupart des applications grand public et industrielles
Empilement 6 Couches (Performance Améliorée) Configuration : Signal / Masse / Signal / Signal / Alimentation / Signal
- Excellent pour les conceptions haute vitesse (1-3 GHz)
- Multiples couches de routage avec des plans de masse adjacents
- Meilleur contrôle CEM que les conceptions 4 couches
- Commun dans les équipements de réseaux et télécommunications
8 Couches et Plus (Haute Performance) Les configurations typiques incorporent de multiples plans d'alimentation, des paires de signal haute vitesse dédiées et des plans de référence optimisés pour les systèmes complexes nécessitant une intégrité de signal maximale.
Principes de Conception d'Empilement
Adjacence au Plan de Référence Chaque couche de signal haute vitesse doit être adjacente à un plan de référence solide (masse ou alimentation). Cela fournit une impédance constante et minimise le rayonnement électromagnétique.
Construction Symétrique Une distribution de cuivre équilibrée des deux côtés du noyau empêche le warpage de la carte pendant la stratification et les cycles thermiques. Les conceptions asymétriques échouent souvent aux tolérances dimensionnelles.
Stratégie de Distribution d'Alimentation De multiples plans d'alimentation accueillent différents rails de tension tout en maintenant une faible résistance DC et une capacité de découplage adéquate entre les plans d'alimentation et de masse.
Utilisez notre Visionneuse PCB pour visualiser votre empilement multicouche et vérifier les assignations de couches avant fabrication.
Technologie HDI dans les PCB FR4 Multicouches
La technologie d'Interconnexion Haute Densité (HDI) transforme les cartes multicouches en plateformes ultra-compactes et hautes performances grâce aux microvias, vias aveugles et vias enterrés.
Caractéristiques de Conception HDI
Technologie Microvia Les microvias percés au laser (diamètre 0,1-0,15mm) connectent les couches adjacentes sans consommer d'espace de routage sur les couches non adjacentes. Cela permet :
- Une densité de routage plus élevée avec des largeurs de trace plus fines (0,075-0,1mm)
- Des longueurs de stub réduites pour une meilleure intégrité de signal
- La capacité via-in-pad pour les composants BGA et à pas fin
- Une épaisseur totale de carte plus fine

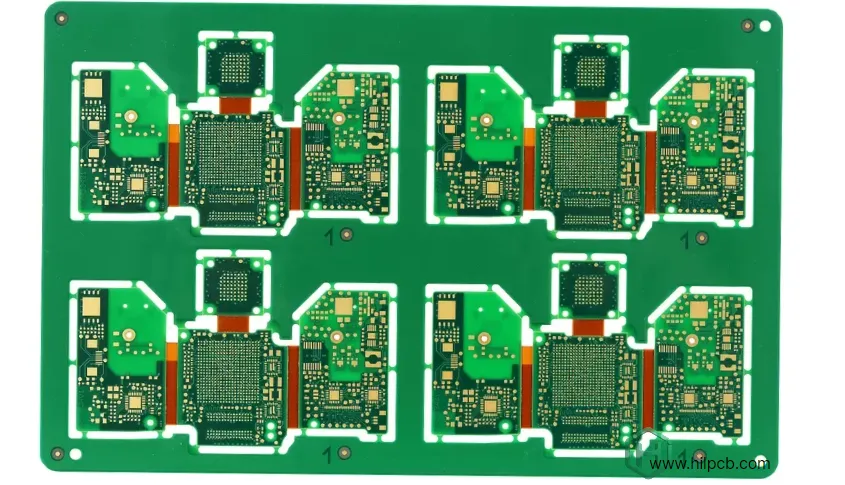

Construction à Couches Séquentielles La stratification séquentielle construit de multiples couches de microvias, créant des structures 1+N+1 ou 2+N+2 où N représente les couches de base. Cette approche supporte la miniaturisation extrême requise dans les smartphones et wearables.
Optimisation de la Densité des Composants Les cartes multicouches HDI accommodent les BGA à pas de 0,4mm, les composants passifs 01005 et le routage complexe sous les composants – impossible avec la technologie via traditionnelle.
Quand le HDI est Essentiel
Envisagez la construction multicouche HDI lorsque votre conception nécessite :
- Des boîtiers BGA avec plus de 400 billes
- Une épaisseur de carte inférieure à 1,0mm
- Un espacement des composants inférieur à 0,5mm
- Des liaisons série haute vitesse au-dessus de 10 Gbps
- Des combinaisons rigide-flex (PCB Rigide-Flex)
Applications de Panneaux Arrière et d'Interconnexion
Les conceptions de PCB pour panneaux arrière représentent certaines des applications multicouches les plus exigeantes, combinant de nombreux comptes de couches, un contrôle d'impédance précis et des exigences de fiabilité exceptionnelles.
Défis d'Interconnexion Système Les panneaux arrière distribuent l'alimentation et les signaux haute vitesse sur plusieurs cartes filles, nécessitant :
- Des empilements 12-20 couches avec de multiples plans d'alimentation
- Des centaines de traces à impédance contrôlée
- Une stabilité mécanique excellente pour les connecteurs bord de carte
- Une gestion thermique pour une dissipation de puissance élevée
Intégrité du Signal dans les Connecteurs Denses Les connecteurs à nombre de broches élevé créent des goulots d'étranglement de routage difficiles. Les conceptions multicouches avec technologie HDI permettent un perçage de sortie propre et un routage à impédance contrôlée à travers ces zones denses.
HILPCB – Votre Partenaire de Fabrication de PCB FR4 Multicouches

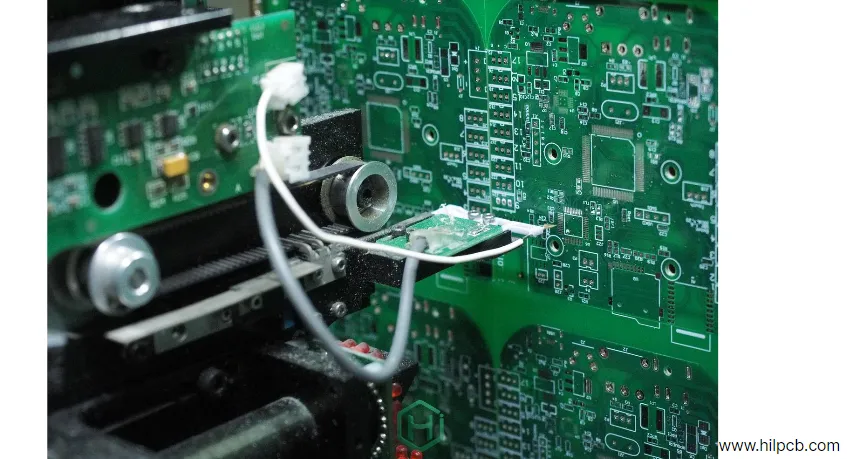

HILPCB fournit une fabrication de PCB FR4 multicouches de haute précision pour les systèmes électroniques avancés. Notre équipe d'ingénierie offre une revue DFM complète, des empilements optimisés et un support d'intégrité du signal pour garantir que chaque carte performe de manière fiable du prototype à la production de masse.
Nous fabriquons des PCB de 4 à 60 couches, incluant :
- Des PCB HDI avec des structures de microvias et vias aveugles/enterrés
- Des PCB à cuivre épais jusqu'à 10 oz pour les conceptions à haut courant
- Des PCB rigides et rigides-flexibles pour les applications à espace contraint
- Des constructions hybrides combinant le FR4 avec des matériaux haute fréquence ou flexibles
- Des conceptions à impédance contrôlée avec une tolérance de ±5 Ω
Toutes les cartes multicouches sont construites dans des installations certifiées ISO avec des tests électriques, d'impédance et diélectriques complets avant expédition.
Des télécommunications et systèmes automobiles au contrôle industriel, l'aérospatial et l'électronique médicale, HILPCB fournit des solutions de PCB multicouches qui combinent précision, durabilité et des délais d'exécution fiables – faisant de nous un partenaire de fabrication de confiance pour les OEM mondiaux.
