Fabrication de PCB de télécommande pour l’électronique grand public et l’industrie

Planifier fabrication et assemblage des PCB de télécommande selon les contacts du clavier, les liaisons IR ou RF, le budget batterie et le boîtier. Préparer les exigences de prototype, d’approvisionnement et de test fonctionnel.

Un PCB de télécommande relie boutons, joysticks, entrées tactiles ou vocales à une liaison de commande IR ou RF. Les exigences de fabrication découlent de l’interface choisie, du système de contacts, des batteries et du boîtier, pas seulement du nom du produit. Une télécommande TV, une clé automobile et une commande industrielle peuvent nécessiter des pratiques de manutention, une programmation et des essais d’acceptation très différents.

HILPCB propose fabrication simple/double face et multicouche, assemblage SMT/THT, approvisionnement et intégration au boîtier. Ce guide présente les éléments qui rendent la production répétable, de la géométrie du clavier au fixture de test. Pour la chaîne de signal IR/RF de base, voir le fonctionnement des circuits de télécommande.

Diversité des technologies de télécommande et conception des circuits

Les télécommandes TV et de divertissement peuvent associer contrôleur, LED/pilote IR, matrice de boutons et contacts de batterie. Lorsque routage, contacts et mécanique le permettent, la fabrication simple/double face est une solution économique. La liaison IR dépend aussi de la commande de LED, du timing du protocole, de la fenêtre optique et des conditions de réception.

Les télécommandes de climatisation et HVAC peuvent ajouter LCD, sonde de température et minuterie. Ces fonctions n’exigent pas automatiquement une carte multicouche. Choisir le nombre de couches selon routage, chemins de référence, encombrement et accès d’assemblage. Le design de référence TI pour une télécommande IR de climatisation illustre une implémentation contrôleur/LCD, pas une architecture universelle.

Les clés automobiles et télécommandes d’accès exigent un choix défini d’authentification, d’appairage et de radio. Code tournant, identités des appareils et firmware relèvent de l’architecture produit approuvée ; un PCB générique ou l’étiquette d’une puce de chiffrement ne prouve pas la sécurité de bout en bout. Définir provisionnement, accès autorisé aux identifiants, contrôles fonctionnels et autorité de remplacement/substitution.

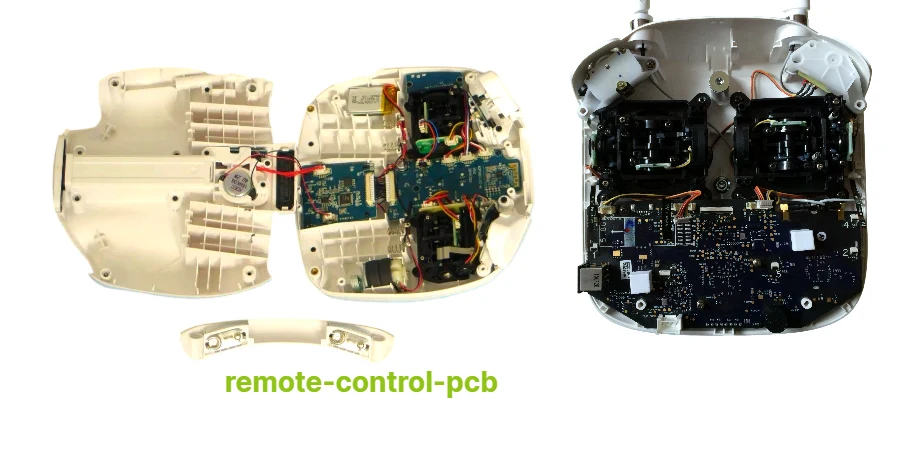

Les commandes de drones et véhicules RC peuvent intégrer joysticks analogiques, commutateurs, affichage de télémétrie, interfaces vidéo ou modules de positionnement. Définir les fonctions réelles et vérifier dans le plan produit correspondance des commandes, étalonnage et comportement de la liaison. Le guide de circuit de voiture RC côté récepteur décrit l’interface distincte entre commande et actionneur.

Les télécommandes Smart Home et IoT peuvent combiner IR avec Bluetooth, Wi-Fi, Zigbee ou Thread. Les entrées vocales et gestuelles ajoutent microphones, capteurs et besoins de traitement/logiciel. Matter est un protocole d’interopérabilité sur IP, pas une fréquence RF supplémentaire ; préciser version, transport sous-jacent, mise en service et responsabilités logicielles. L’usage de plusieurs protocoles exige matériel et firmware compatibles ainsi qu’une validation de coexistence.

Types et applications de PCB de télécommande

Électronique grand public :

  • Télécommandes TV et décodeur : conceptions IR simples sur PCB simple/double couche pour maîtriser le coût
  • Commandes de climatisation : télécommandes avec LCD, capteurs de température et minuterie
  • Télécommandes audio : volume, source et lecture ; ne prévoir de traitement audio que si le produit en comporte réellement
  • Manettes de console : liaison sans fil et intégration d’un retour haptique

Automobile et sécurité :

  • Clés automobiles : authentification/appairage approuvés, radio adaptée à la région et comportement en batterie faible
  • Ouvre-portes de garage : transmission de commande, appairage et interface définie avec les fonctions de sécurité de l’équipement récepteur
  • Commandes de sécurité : boutons d’alerte, contrôle de zones et communication bidirectionnelle
  • Commandes de portails et barrières : exigences de fiabilité industrielle pour l’usage commercial

Smart Home et IoT :

  • Télécommandes universelles intelligentes : plusieurs protocoles, dont Wi-Fi, Bluetooth et IR
  • Commandes vocales : intégration d’un microphone et connexion à un service cloud
  • Concentrateurs domotiques : commande centralisée de l’éclairage, du climat et de la sécurité

Usages professionnels et industriels :

  • Commandes de drones et RC : commandes analogiques précises et affichage de télémétrie
  • Commandes de machines industrielles : conception renforcée pour milieux difficiles
  • Commandes d’équipements médicaux : commandes approuvées, exigences de contact/nettoyage et acceptation propre à l’équipement
  • Télécommandes de présentation et conférence : pointeur laser et navigation dans les diapositives

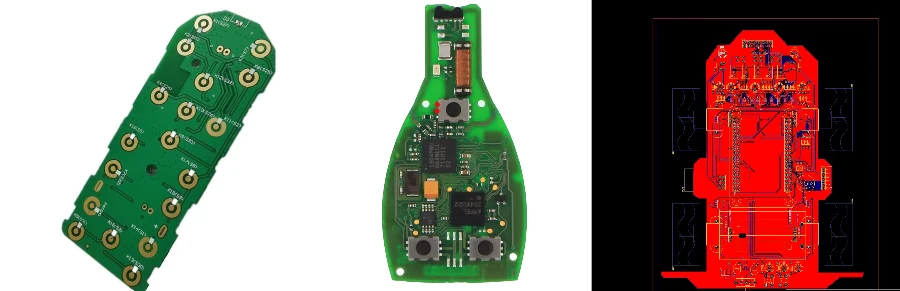

Fabrication d’un PCB de télécommande

Clavier, contacts et adaptation au boîtier

Libérer le système de contacts avant de commander le PCB. Pastille conductrice en silicone, dôme métallique, bouton tactile, électrode capacitive et joystick nécessitent géométries de pad, finition, assemblage et essais différents.

  • Plan des contacts : préciser forme/écart des pads, dégagement du masque, finition de contact ou encre conductrice et base d’acceptation. Confirmer séparément encre carbone et autres procédés spéciaux ; une finition de pad de soudure standard n’est pas automatiquement qualifiée contre l’usure d’un clavier.
  • Références mécaniques : aligner centres de boutons, hauteur des interrupteurs, retenue des dômes, contacts LCD, angle/fenêtre de LED IR et bornes de batterie avec le plan du boîtier. Indiquer épaisseur, tolérances de contour/perçages finis et flèche admissible.
  • Essais de matrice et d’entrée : fournir mappage des touches, comportement touche simple/multiple, exigences d’anti-rebond/appui long et firmware. Pour les joysticks analogiques, spécifier points d’étalonnage et plage de sortie admissible. Ces contrôles demandent fixture et limites produit, pas seulement un test de continuité.
  • Assemblage et maintenance : identifier les contacts qui doivent rester exempts de flux, revêtement ou adhésif. Préciser efforts des ressorts/connecteurs de batterie, dégagement des fixations et limites de retouche. L’assemblage box-build peut ajouter faisceau, boîtier et essais finaux définis.

Gestion de l’énergie : prolonger l’autonomie

Comparer le cycle de fonctionnement complet côté batterie. Un microcontrôleur à faible courant de veille peut coexister avec écran, microphone, liaison radio, rétroéclairage ou moteur haptique, qui peuvent dominer la consommation.

Veille et réveil : mesurer le courant de veille avec le balayage réel du clavier, résistances de pull-up, régulateurs et état radio. Valider latence bouton-commande et réveil dans les conditions batterie exigées ; le sommeil profond n’est pas automatiquement compatible avec toute interface.

Événements IR et RF : inclure commande complète, trames répétées, fenêtres de réception/écoute, appairage/reconnexion et tentatives. L’IR convient à une liaison à vue, sans être toujours plus économe que toute solution RF. Position d’antenne, prise en main, boîtier et tension batterie influencent la liaison RF installée.

Exemple explicite fondé sur des hypothèses : 100 commandes/jour, chacune durant 0,1 s à 20 mA de courant total batterie, puis 86 390 s/jour à 5 µA. Charge active : 100 × 0,1 × 20 / 3 600 = 0,0556 mAh/jour ; veille : environ 86 390 × 0,005 / 3 600 = 0,1200 mAh/jour. Total : environ 0,176 mAh/jour. Ces états sont hypothétiques, pas une spécification produit. Ajouter écran, voix, haptique, reprises et autodécharge éventuellement omis avant d’estimer l’autonomie.

Récupération d’énergie et interconnexion flexible : le solaire ou l’énergie cinétique n’est pertinent que si énergie récupérée, stockage, pertes de charge et conditions d’utilisation couvrent la charge. Le flex ou le rigide-flexible peut répondre à une interconnexion réellement pliée ou mobile ; cellules solaires, haptique et contacts batterie n’imposent pas à eux seuls un circuit flexible.

Commandes d’alimentation : temporisation du rétroéclairage ou réglages de puissance d’émission pris en charge peuvent réduire certaines charges. Définir le comportement firmware et vérifier la remise de commande au lieu de supposer que la puissance peut se régler d’après la seule distance.

Innovations au service des télécommandes avancées

Voix, gestes, souris aérienne et haptique nécessitent des architectures différentes de capteurs, logiciel et alimentation. La plateforme de référence TI CC2650 décrit une architecture Bluetooth/RF4CE commandée par la voix. Définir les fonctions réelles avant de libérer la carte.

Pour la fabrication, préciser interfaces microphone/IMU/moteur, firmware, modes d’alimentation et limites fonctionnelles. Indiquer si le traitement vocal est local ou fait appel à un service externe et qui gère provisionnement, mises à jour et récupération. Les fonctions de sécurité demandent conception et validation approuvées de l’appareil/firmware/service ; un module matériel de sécurité n’est pas obligatoire pour toute télécommande.

Soudure sans plomb, stratifié sans halogène et restrictions de substances sont des choix matière/procédé distincts. Spécifier la déclaration applicable et le système matière exact au lieu d’y voir une preuve que tout le contrôleur respecte toutes les règles environnementales.

Au-delà des télécommandes : HILPCB, partenaire complet de fabrication PCB

HILPCB peut associer fabrication, assemblage SMT, connecteurs traversants, programmation et approvisionnement clé en main. Les filières simple/double face indiquent 150/150 µm de largeur/espacement standard et étudient les géométries avancées 75/75 µm. Le contrôle SMT standard couvre 0201 et pas de 0,4 mm ; les boîtiers plus exigeants nécessitent une étude des pads, pochoirs et moyens d’inspection réels. Chaque filière s’applique à sa construction : ne pas cumuler des limites appartenant à des routes différentes.

SPI/AOI, radiographie ciblée des joints cachés et essais électriques/fonctionnels définis par le client contrôlent des caractéristiques distinctes. Pour un pilote, les éléments convenus peuvent inclure résultats de mappage, révision programmée, mesures d’état du courant, contrôles IR/RF sélectionnés, adaptation au boîtier et rattachement lot/série. Définir fixture, récepteur/instrument de référence, firmware et limites de chaque contrôle.

Pour un devis de fabrication de télécommande, transmettre Gerber/perçage/empilage, BOM/CPL, plans des contacts et du boîtier, quantité et périmètre d’approvisionnement. Ajouter mappages touches/axes, contacts batterie, dégagements optiques/radio, exigences firmware/programmation et essais d’acceptation. HILPCB peut examiner fabrication, disponibilité des composants, outillage et périmètre assemblage/essais pour prototype et séries ; volumes et délais seront confirmés à partir du dossier.

Questions fréquentes

Quels types de PCB de télécommande HILPCB peut-il fabriquer ?

Les filières de fabrication et d’assemblage peuvent être étudiées pour TV/divertissement, HVAC, Smart Home, contrôle d’accès, RC et commandes industrielles. Fournir exigences réelles de contact, boîtier, radio et mécanique ; approbations propres au produit et validation complète du système ont leur propre périmètre.

Comment optimiser une carte de télécommande selon son application ?

Partir de l’interface et des facteurs de coût : géométrie clavier/contact pour les modèles simples, placement LCD/entrées pour HVAC, provisionnement pour le contrôle d’accès, ou intégration capteurs/radio/alimentation pour une commande intelligente. DFM/DFA et un lot pilote peuvent résoudre les contraintes de fabrication avant les séries répétées du design libéré.

Pouvez-vous prendre en charge prototypes et volumes de production ?

HILPCB propose des filières prototype/NPI et assemblage de production. Préciser quantités par phase, responsabilité d’approvisionnement, outillage et essais afin que le devis confirme capacité, disponibilité matière et calendrier. BOM, programmes et dossiers d’acceptation approuvés du prototype facilitent le transfert.

Quelles technologies sans fil peuvent être intégrées ?

Le design approuvé peut utiliser IR, RF sous-GHz adaptée à la région, 2,4 GHz propriétaire, Bluetooth, Wi-Fi, Zigbee ou Thread. Indiquer module/transceiver choisi et exigences d’intégration/test. Matter utilise un transport IP sous-jacent ; ce n’est ni une bande radio supplémentaire ni une fonction automatique d’une puce compatible Thread.

Que doit couvrir le test fonctionnel d’une télécommande ?

Définir mappage touches/axes, timing et répétition des commandes, sorties écran/haptiques si présentes, courant veille/réveil et comportement IR/RF installé. Fournir firmware, fixture, récepteur/équipement de référence et limites réussite/échec. Vérifier alignement des boutons et comportement des contacts dans le boîtier prévu s’il fait partie de l’assemblage livré.
