L'argento immerso può fornire un rivestimento piatto e saldabile sul rame esposto. Per un preventivo di HilPCB PCB Factory (HILPCB), specificare finitura, costruzione della scheda, condizioni di assemblaggio e stoccaggio. Confermare la disponibilità del processo e il pacchetto di ispezione/test; la finitura da sola non garantisce prestazioni RF, durata dei giunti di saldatura o idoneità a ogni ambiente.

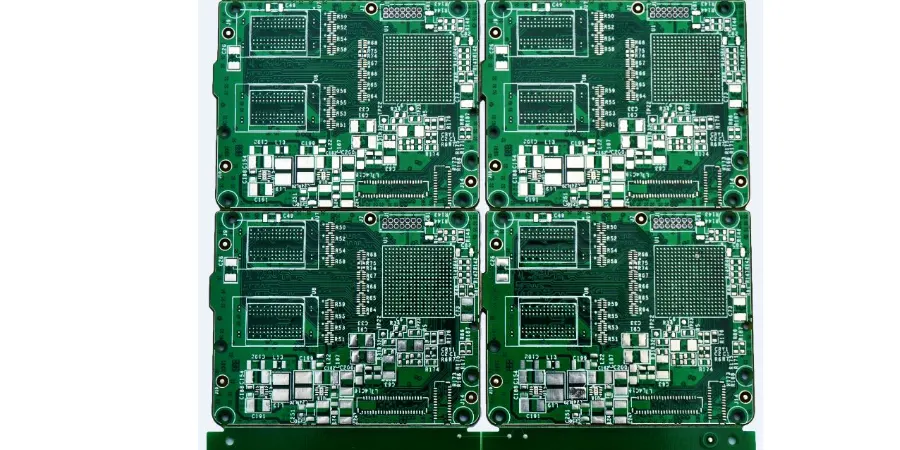

Che cos'è un PCB ad argento immerso?
L'argento immerso (ImAg o IAg) è un sottile deposito per immersione sul rame. Concordare chimica/processo, requisiti di deposito, punti di misura e revisione della specifica applicabile scelta dall'acquirente. Il campo di applicazione pubblico di IPC-4553A riguarda questa finitura, inclusi saldabilità e imballaggio; una denominazione di finitura superficiale non costituisce però una qualifica completa del prodotto.
Durante la saldatura, l'argento può dissolversi nella lega di apporto, lasciando un'interfaccia rame-stagno. MacDermid Alpha lo descrive per il suo processo Sterling. Le affermazioni specifiche del fornitore sul processo non dimostrano che HILPCB utilizzi quella chimica né che ogni costruzione ad argento immerso abbia prestazioni identiche.

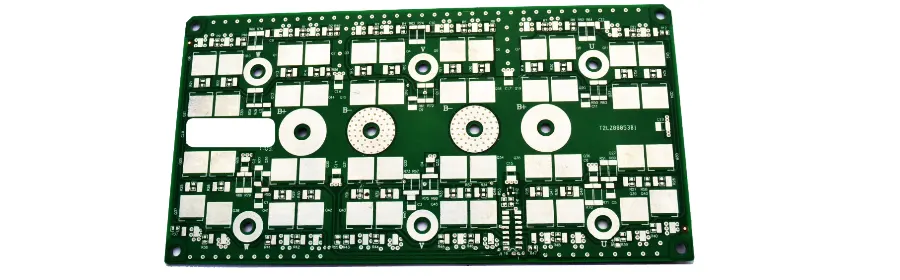

Vantaggi del PCB ad argento immerso
L'argento immerso è ampiamente noto per i suoi vantaggi nelle applicazioni che richiedono bassa resistenza, eccellente saldabilità e una finitura pulita. Ecco alcuni punti di forza:
1. Saldabilità superiore
Un deposito qualificato può offrire una superficie saldabile relativamente piatta per l'assemblaggio a passo fine. L'effettiva bagnabilità e la qualità dei giunti dipendono da stato superficiale, stoccaggio, flussante/pasta, profilo termico e geometria del package. La planarità da sola non stabilisce una copertura completa della lega né l'affidabilità a lungo termine.
2. Elevate prestazioni elettriche
Lo strato d'argento nei PCB ad argento immerso offre eccellente conduttività e bassa resistenza elettrica, rendendolo una scelta ottima per applicazioni ad alta frequenza e alta velocità. La finitura conduttiva può ridurre i problemi di perdita superficiale legati al nichel sulle strutture RF esposte, ma il canale finito deve essere valutato per perdite e affidabilità nei circuiti RF e nei sistemi digitali.
3. Convenienza economica
Confrontare i preventivi di finitura per la stessa geometria, quantità, ispezione e percorso di assemblaggio. L'argento immerso può evitare il processo nichel/oro dell'ENIG, ma prezzo, resa, imballaggio e costi di stoccaggio dipendono da fornitore e ordine; non esiste una classifica universale di costo o durabilità.
4. Vantaggi ambientali
Una finitura ad argento immerso può essere impiegata in una scheda conforme RoHS quando materiali e processi completi rispettano le restrizioni applicabili alla produzione moderna di PCB. La finitura da sola non determina l'impatto ambientale né la conformità dell'assemblaggio finito.
5. Controlli di stoccaggio e manipolazione
L'argento può scolorirsi in presenza di umidità e contaminazione contenente zolfo o cloro. Conservare le schede nell'imballaggio approvato dal produttore/fornitore chimico con interfogli e materiali di manipolazione compatibili; controllare condizioni di stoccaggio, tempo di apertura, richiusura ed età del lotto. Evitare la manipolazione diretta dei pad e pulizia, lucidatura o cottura non approvate. Un sacchetto asciutto o la sigillatura sottovuoto da soli non garantiscono protezione da tutti i contaminanti né una durata illimitata.
Applicazioni dei PCB ad argento immerso
L'argento immerso è impiegato in varie applicazioni che richiedono eccellente saldabilità ed elevate prestazioni elettriche. Alcuni casi d'uso comuni includono:
- Elettronica di consumo: Un'opzione per smartphone, dispositivi indossabili e altri assemblaggi idonei quando package, stoccaggio e condizioni di affidabilità sono qualificati.
- Elettronica automotive: Sensori, controller e ECU automotive richiedono una qualifica di finitura e assemblaggio specifica del programma, incluse le condizioni di esposizione; l'ImAg da solo non stabilisce la durabilità in ambienti severi.
- Telecomunicazioni: Valutare le superfici conduttrici esposte senza nichel rispetto al modello reale di perdita RF e all'ambiente per i PCB ad alta frequenza impiegati in dispositivi di comunicazione, sistemi satellitari e circuiti RF.
- Dispositivi medici: Per l'elettronica medica, la scelta della finitura deve essere qualificata rispetto ai requisiti di stoccaggio, assemblaggio e affidabilità d'uso finale.
- Sistemi digitali ad alta velocità: Nei PCB ad alta velocità, soprattutto con segnali ad alta frequenza e interconnessioni dense, l'argento immerso mantiene prestazioni superiori quando una superficie conduttiva a basse perdite è vantaggiosa, previa validazione di stack-up e canale.
Confronto tra argento immerso e altre finiture superficiali
L'argento immerso offre eccellente saldabilità e conduttività, ma è importante confrontarlo con altre finiture superficiali, come ENIG e HASL, per capire dove eccelle e dove può essere carente.
Argento immerso vs ENIG: L'ImAg è una sottile finitura argento su rame; l'ENIG utilizza nichel chimico e oro per immersione. Confrontare planarità dei pad, saldatura ed eventuali requisiti di contatto/incollaggio, esposizioni di assemblaggio e ambiente d'uso finale. Nessuna è universalmente più durevole o preferibile per ogni condizione RF, di stoccaggio o ciclo termico.
Argento immerso vs HASL: Il HASL lascia un rivestimento di lega la cui altezza dei pad varia con geometria e livellamento. L'ImAg può offrire una superficie più piatta. Confrontare coplanarità reale, saldabilità, esposizione termica, costo e manipolazione invece di presumere che una finitura saldi sempre meglio.
Perché scegliere HilPCB PCB Factory per i PCB ad argento immerso?
Per i servizi di produzione PCB, fornire la finitura richiesta, i vincoli di lega/assemblaggio, lo stoccaggio e l'ambiente previsto. Confermare con HILPCB, prima del rilascio, processo qualificato, criteri di spessore/copertura, identità del lotto, imballaggio ed eventuali test di accettazione aggiuntivi.
Per lo spessore del deposito, concordare un metodo calibrato adatto a un rivestimento sottile, come XRF con standard appropriati, dimensione del punto e punti di misura. Lo spessore non è un test di saldabilità. Specificare separatamente i controlli visivi di copertura/contaminazione e qualsiasi condizionamento, campionamento e accettazione della saldabilità. Il contenuto pubblico di IPC-4553A identifica spessore, saldabilità, stoccaggio e XRF come argomenti distinti; i requisiti contrattuali completi devono essere ottenuti e concordati.
Per maggiori informazioni, scopri i nostri altri prodotti, come PCB in ceramica, PCB rigido-flessibili e PCB substrati IC.
Domande frequenti
Che cos'è una scheda ad argento immerso?
È una scheda con una sottile finitura ad argento immerso sul rame esposto. La finitura protegge le superfici saldabili entro le sue condizioni qualificate di manipolazione/stoccaggio; non specifica laminato, numero di strati, impedenza o affidabilità completa del prodotto.
Come si confronta l'argento immerso con ENIG e HASL?
Confrontare l'assemblaggio reale, la planarità, la geometria RF esposta, le esigenze di contatto/incollaggio, l'esposizione ambientale e il costo totale dell'ordine. L'ENIG ha una struttura nichel/oro; il HASL lascia un rivestimento di lega livellato. Nessuna finitura è universalmente migliore o più longeva per tutti gli usi.
L'argento immerso è adatto a più cicli di rifusione?
Può esserlo quando chimica, deposito, stoccaggio e sequenza di assemblaggio completa sono qualificati. Sterling è un esempio di fornitore descritto per più escursioni termiche; non è una garanzia universale del numero di cicli. Più rifusioni di assemblaggio e cicli termici ripetuti in servizio sono questioni di qualifica diverse.
Come devono essere conservate le schede ad argento immerso?
Utilizzare l'imballaggio approvato dal fornitore e materiali compatibili, con istruzioni definite per stoccaggio, manipolazione, apertura e richiusura. Controllare umidità ed esposizione ai contaminanti, in particolare zolfo e cloro. Non sostituire le istruzioni reali del processo con una raccomandazione generica di confezionamento sottovuoto o una durata fissa.
Un'anneritura visibile prova che la saldabilità è compromessa?
No. Aspetto e saldabilità sono caratteristiche di accettazione diverse. Registrare scolorimento, esposizione e storia del lotto, quindi applicare i criteri visivi e di saldabilità concordati per decidere la destinazione. Non accettare o rifiutare solo in base al colore e non rimuovere l'anneritura con un trattamento non qualificato.
L'argento immerso può essere usato con connettori press-fit?
Alcune connessioni possono utilizzarlo; il campo di applicazione pubblico di IPC-4553A consente esplicitamente un eventuale uso press-fit. Confermare la finitura del foro approvata dal fornitore del connettore, la geometria del foro finito, le forze di inserimento e la qualifica elettrica/meccanica. Né la morbidezza da sola né un rivestimento ENIG più spesso stabiliscono compatibilità o durabilità a inserimenti ripetuti.
