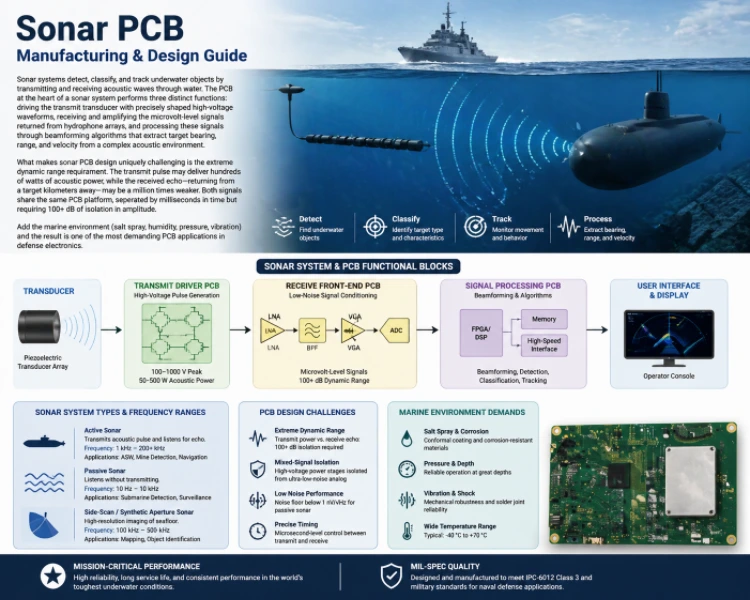

Il mercato globale dei sonar navali ha superato i 5,1 miliardi di dollari nel 2024, con la modernizzazione della guerra antisommergibile (ASW) che traina la domanda attraverso le marine della NATO. I sistemi sonar rilevano, classificano e tracciano oggetti subacquei trasmettendo e ricevendo onde acustiche. Il PCB esegue tre funzioni distinte: pilota il trasduttore di trasmissione (transmit transducer) con forme d'onda ad alta tensione modellate con precisione, riceve e amplifica i segnali di ritorno dell'idrofono a livello di microvolt, ed elabora questi segnali attraverso algoritmi di formazione del fascio (beamforming) che estraggono l'azimut, la distanza e la velocità del bersaglio da un ambiente acustico complesso.
Sottomarini e navi da guerra di superficie operati dalla Marina degli Stati Uniti (US Navy), dalla Royal Navy, dalla Royal Canadian Navy, dalla Royal Australian Navy e dalla Marina norvegese si affidano a PCB per sonar che soddisfano le esigenze operative delle acque dell'Atlantico settentrionale, del Pacifico e dell'Artico. I sonar marini commerciali per le flotte pescherecce in Norvegia, Islanda e Canada impongono requisiti ambientali diversi ma altrettanto rigorosi.
Ciò che rende la progettazione di PCB per sonar particolarmente impegnativa è la gamma dinamica estrema. L'impulso di trasmissione eroga centinaia di watt di potenza acustica, mentre l'eco ricevuto può essere un milione di volte più debole. Entrambi i segnali condividono la stessa piattaforma PCB, separati da millisecondi nel tempo ma che richiedono oltre 100 dB di isolamento in ampiezza. In combinazione con l'ambiente marino (nebbia salina, umidità, pressione, vibrazioni), il sonar rappresenta una delle applicazioni PCB più esigenti nell'elettronica per la difesa.
Capacità di Produzione HILPCB: Fabbrichiamo PCB per sonar con isolamento a segnale misto (mixed-signal) superiore a 100 dB, stadi di potenza in rame pesante (heavy copper) per driver di trasmissione, rivestimento protettivo (conformal coating) per ambienti marini e qualifica IPC-6012 Classe 3 per programmi di difesa navale.
In Questa Guida
- PCB per Driver di Trasmissione: Generazione di Impulsi ad Alta Tensione
- PCB per Canale di Ricezione: Front-End Idrofonico a Basso Rumore
- Schede di Elaborazione del Segnale e Beamforming
- Selezione dei Materiali e Protezione per l'Ambiente Marino
- DFM, Test di Produzione e Garanzia della Qualità
- Fabbricazione di PCB per Sonar in HILPCB
PCB per Driver di Trasmissione: Generazione di Impulsi ad Alta Tensione
I driver di trasmissione dei sonar attivi generano impulsi ad alta tensione accuratamente sagomati (100–1000 V di picco) in grado di erogare 50–500 W di potenza acustica tramite trasduttori piezoelettrici o magnetostrittivi. Il PCB deve sopportare questi livelli di potenza impedendo allo stesso tempo all'energia trasmessa di accoppiarsi nell'elettronica di ricezione sensibile che condivide il medesimo involucro.In HILPCB, la fabbricazione delle nostre schede di trasmissione per sonar affronta le sfide dell'isolamento ad alta tensione, della gestione della corrente tramite rame pesante (heavy copper) e della gestione termica, tutte peculiarità richieste per una trasmissione affidabile nell'operatività navale continua.
Progettazione del Driver di Trasmissione
- Commutazione ad Alta Tensione: Circuiti H-bridge a MOSFET o IGBT per generare impulsi formati con tempi di salita (rise time) di 1–10 μs. I piani in rame pesante (3–4 once) su costruzioni multistrato trasportano la corrente pulsata senza un eccessivo riscaldamento resistivo o cadute di tensione.
- Adattamento del Trasduttore (Matching): Reti di adattamento in uscita sintonizzate in base all'impedenza del trasduttore alla frequenza operativa (1–200 kHz). Piste a impedenza controllata affiancate da condensatori a basso ESR (Equivalent Series Resistance) e induttori di precisione all'interno della rete di adattamento conservano l'omogeneità nell'output acustico.
- Isolamento Trasmissione/Ricezione: Netta separazione fisica fra le sezioni del driver di trasmissione e dei preamplificatori di ricezione, ottenuta tramite partizionamento dei piani di massa e impiego di connettori di alimentazione filtrati per garantire un isolamento >100 dB durante la finestra temporale di ricezione.
- Sequenziamento dell'Alimentazione (Power Supply Sequencing): Gestione delle sequenze sui rail ad alta tensione per ostacolare le sovratensioni temporanee capaci di danneggiare i trasduttori durante la fase di avvio/spegnimento; un fattore critico specialmente per gli array a montaggio su scafo (hull-mounted), per i quali un'eventuale sostituzione dei trasduttori necessiterebbe il passaggio del natante in bacino di carenaggio (dry-docking).
Verifica delle Prestazioni di Trasmissione
Ogni scheda di trasmissione destinata ai sonar viene sottoposta a convalida della forma d'onda emessa, all'adattamento dell'impedenza e alle prove di isolamento volti a certificare che le perdite di trasmissione verso la porzione ricevente (leakage) rimangano rigorosamente al di sotto della soglia nominale di -100 dB nell'arco dell'intero range di frequenza operativa.
PCB per Canale di Ricezione: Front-End Idrofonico a Basso Rumore
I canali di ricezione dei sonar, siano essi attivi o passivi, devono essere in grado di captare i deboli segnali acustici con livelli da -80 a -120 dB inferiori all'emissione (transmit level); un requisito che impone livelli di rumore di fondo dei preamplificatori ridotti al di sotto di 1 nV/√Hz ed estese configurazioni multi-canale capaci di gestire simultaneamente 32–256 elementi idrofonici dislocati su un'unica board.In HILPCB, le architetture destinate alle schede di canale ricevente toccano proprio i minimi di rumore base e il perfetto parallelismo d'accoppiamento fra i canali – caratteristiche peculiari ricercate sia nei towed array (reti trainate) sia nelle piattaforme integrate su scafo – a fronte di rigidi schemi analogici per i layout, dedite strutture a piani di massa ed elevati gradienti di pulizia controllata adoperati nei cicli manifatturieri.
Architettura del Canale di Ricezione
- Preamplificatori a Basso Rumore: Livelli di rumore equivalente in ingresso (Input-referred noise) contenuti sotto la soglia di 1 nV/√Hz ricorrendo all'impiego di guard traces (piste di guardia), strati interni per stripline adibite alla schermatura (shielding) e piani di massa specificatamente riservati alla sezione analogica. Le scelte a livello di componentistica convergono sull'adozione di op-amp silenziosissimi (quali AD797, OPA1612) accreditati di bilanciamento termico per via differenziale in ingresso.
- Guadagno Variabile nel Tempo (TVG): Amplificatori a guadagno programmabile atti a elevare in corso d'opera (nel tempo) l'indice di sensibilità conseguente a ciascun battito d'impulso trasmesso al fine d'andare a rimpiazzare l'assorbimento indotto dalla perdita di propagazione – dinamiche di guadagno da 0 dB che s'impennano a oltre 80 dB nello spazio temporale intercorrente fra 0.1 e 10 secondi basandosi sulle distanze dal raggio in misurazione.
- Multi-Channel ADC: Moduli ADC (Analog-to-Digital Converter) di precisione a 24-bit operanti su architettura sigma-delta (campionamenti in ragione dei 48–200 kHz cad.) ad azione contemporanea sull'intero pool dei canali: l'assenza del multiplexing salvaguarda dal subentro della traslazione nell'errore fase fra i canali medesimi che minerebbero nel profondo la veridicità algoritmica applicata in ambito beamforming.
- Appaiamento tra Canali (Channel Matching): Ricorso a resistori da ±0.1% e blocchi di condensatori al ±1% integrati uniformemente in seno ai circuiti per mantenere allineate (matched lengths) le tracce garantendo, all'unisono, convergenza sulle fasi da <0.5° al tetto operativo di lavoro espresso in frequenza.
Schede di Elaborazione del Segnale e Beamforming
Il beamforming del sonar combina le uscite da più elementi idrofonici per formare fasci di ricezione direzionali (directional receive beams), respingendo il rumore proveniente dalle direzioni indesiderate e amplificando contemporaneamente i segnali provenienti dall'azimut (bearing) del bersaglio. La scheda di elaborazione (processing board) esegue questo calcolo in tempo reale, in genere su FPGA ad alte prestazioni, gestendo centinaia di canali con una precisione di temporizzazione del microsecondo.Presso HILPCB, la fabbricazione delle nostre schede di beamforming fornisce la densità HDI, l'impedenza controllata e la gestione termica richieste dai processori di segnale sonar ad alta intensità di FPGA.
Progettazione della Scheda di Elaborazione
- Piattaforma FPGA: Xilinx Zynq UltraScale+ o Intel Stratix 10 su schede da 14–20 strati (layer) con escape routing HDI per BGA (Ball Grid Array) da oltre 1500 sfere a passo (pitch) di 0,8 mm.
- Interfacce Dati ad Alta Velocità: I dati degli ADC multicanale in arrivo via LVDS o JESD204B dalla scheda di ricezione, instradati (routed) su strati interni a impedenza controllata ad alta velocità con lunghezze accoppiate (matched lengths).
- Larghezza di Banda della Memoria (Memory Bandwidth): Banchi di memoria DDR4 in grado di supportare i requisiti di produttività dei dati (data throughput) del beamforming in tempo reale: canali multipli di instradamento a impedenza controllata e lunghezza accoppiata.
- Display e Comunicazione: Immagini sonar elaborate ed inviate (output) ai display degli operatori e ai sistemi di gestione del combattimento tramite interfacce Ethernet, fibra ottica o MIL-STD-1553B.
Selezione dei Materiali e Protezione per l'Ambiente Marino
L'elettronica del sonar opera nell'ambiente più ostile di tutta l'elettronica per la difesa: piattaforme navali esposte a nebbia salina, condensa, vibrazioni dei motori e dello stato del mare, e cicli termici (temperature cycling) dalle acque tropicali a quelle artiche. La selezione dei materiali e la protezione ambientale determinano se le schede del sonar sopravvivranno alla vita utile (service life) in ambito navale di oltre 10 anni.In HILPCB, la nostra fabbricazione di livello marino (marine-grade) impiega materiali e processi validati per gli stress ambientali specifici delle applicazioni su navi di superficie, sottomarini e boe sonore (sonobuoy).
Ingegneria di Protezione Marina
- Materiale della Scheda: FR-4 ad Alta Tg (High-Tg FR-4, Tg ≥170°C) con finitura superficiale ENIG resistente alla corrosione galvanica causata dall'esposizione combinata a sale e umidità. Substrati in poliimmide per schede soggette a funzionamento continuo ad alta temperatura in prossimità delle sale macchine.
- Rivestimento Protettivo (Conformal Coating): Rivestimento a base siliconica secondo IPC-CC-830 classificato per umidità relativa continua (RH) al 95% e nebbia salina (salt fog) secondo MIL-STD-810H. La mascheratura (masking) protegge connettori, punti di test e interfacce per le antenne.
- Resistenza alle Vibrazioni: Sottoriempimento (Underfill) su BGA critici, incollaggio degli angoli (corner staking) sui componenti passivi di grandi dimensioni, e orientamento dei componenti allineato con l'asse di vibrazione primario per le installazioni montate a scafo (hull-mounted).
- Qualifica della Pressione: L'elettronica del sonar negli array trainati (towed arrays) dei sottomarini può subire pressione idrostatica: scheda e conformal coating vengono validati per resistere a cicli di pressione (pressure cycling) alla profondità operativa nominale.
DFM, Test di Produzione e Garanzia della Qualità
I PCB per sonar vengono sottoposti a test che verificano sia le prestazioni elettriche sia la sopravvivenza ambientale, in quanto un guasto al sistema sonar in mare potrebbe non essere riparabile finché la nave non rientra in porto.In HILPCB, il nostro programma di qualità di produzione per i sonar affronta i requisiti di test specifici dell'elettronica navale: dalla verifica del rumore di fondo (noise floor) fino alla qualifica ambientale.
Struttura di Testing e Qualità
- Verifica del Rumore di Fondo: Test di iniezione di un segnale di riferimento su ogni scheda di ricezione per confermare che il rumore del preamplificatore sia al di sotto di 1 nV/√Hz e che l'accoppiamento da canale a canale (channel-to-channel matching) rientri nelle specifiche.
- Test di Isolamento: Isolamento trasmissione-ricezione verificato a >100 dB sull'intera gamma di frequenze operative su ogni singola unità assemblata.
- Qualifica Ambientale: Cicli termici (da -40°C a +71°C, 500+ cicli), test di vibrazione (5–500 Hz, 3G) e di nebbia salina (secondo MIL-STD-810H) su campioni rappresentativi di ogni lotto di produzione.
- Assemblaggio SMT: Saldatura J-STD-001 Classe 3 con AOI (Ispezione Ottica Automatica) al 100% e ispezione a raggi X sui componenti BGA. Dal prototipo fino alla produzione in grandi volumi, il nostro processo mantiene la precisione analogica e la robustezza meccanica che i sonar navali richiedono.
Programmi di Sonar ed Elettronica Navale di HILPCB
Dal 2016, HILPCB ha consegnato programmi per sonar ed elettronica acustica subacquea per appaltatori della difesa navale e società marine commerciali negli Stati Uniti, nel Regno Unito, in Canada, Francia, Norvegia e Australia.
Le nostre capacità includono schede driver di trasmissione in rame pesante (heavy copper) con isolamento ad alta tensione, array di canali di ricezione a bassissimo rumore con isolamento >100 dB, schede per processori di beamforming HDI (High Density Interconnect) per l'elaborazione dei segnali ad alta intensità di FPGA, materiali e conformal coating di grado marino (marine-grade) per un ciclo di vita in ambito navale di oltre 10 anni, strutture rigid-flex (rigido-flessibile) per elettronica compatta in boe sonore e siluri, e fabbricazione secondo le specifiche IPC-6012 Classe 3 con tracciabilità completa dei materiali.
FAQ sui PCB per Sonar
In che modo i PCB per sonar riescono a isolare l'impulso di trasmissione ad alta tensione dal ricevitore sensibile?
Per ottenere un isolamento >100 dB tra l'impulso di trasmissione (transmit pulse) ad alta potenza e i segnali di ricezione a livello di microvolt, il PCB sfrutta una rigida separazione fisica, piani di massa separati (partitioned ground planes) ed alimentatori filtrati dedicati. Senza queste protezioni, l'impulso di trasmissione finirebbe per accecare o distruggere i sensibili preamplificatori del ricevitore.
Perché il campionamento simultaneo (simultaneous sampling) è critico per gli array idrofonici multicanale?
Il beamforming (formazione del fascio) si basa sulla misurazione di minuscole differenze di fase tra i segnali acustici in arrivo sui vari elementi idrofonici. Qualora l'ADC (Analog-to-Digital Converter) impiegasse il multiplexing al posto del campionamento simultaneo, questo introdurrebbe sfasamenti temporali (timing skew) fittizi, alterando le fasi tra i canali; un fenomeno che degraderebbe drasticamente le capacità del sonar di identificare accuratamente l'orientamento (bearing) del target.
In che modo vengono protetti i PCB per sonar dall'ambiente marino?
Le schede navali per sonar devono fronteggiare condizioni di umidità estrema, nebbia salina e sbalzi termici. Le forme di protezione includono l'utilizzo di FR-4 ad altissima Tg (temperatura di transizione vetrosa) o substrati in poliimmide, l'applicazione di speciali rivestimenti in silicone a normativa militare per l'isolamento (conformal coating IPC-CC-830), nonché le finiture ENIG per debellare i rischi di corrosione galvanica. Inoltre, i componenti elettronici critici vengono saldati, sigillati e rinforzati (staking & underfill) al fine di tollerare sollecitazioni e forti vibrazioni operative.
