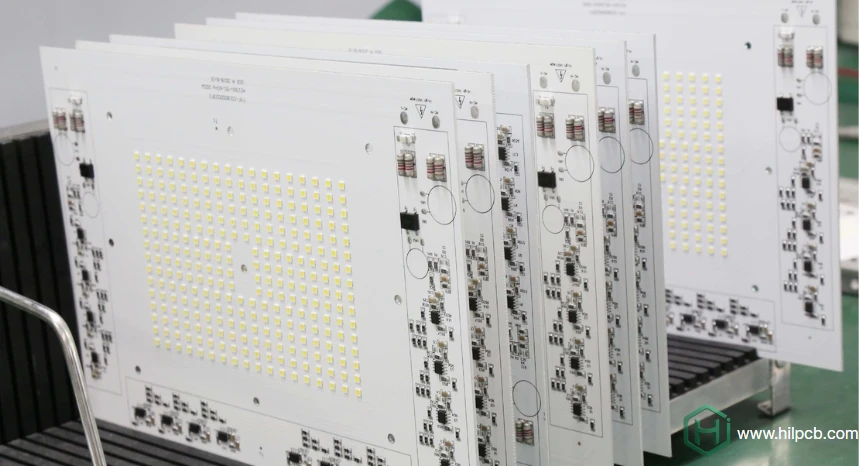

Die Aluminium-PCB-Montage ist ein entscheidender Prozess für den Bau hochleistungsfähiger Elektronik, bei der eine effiziente Wärmeableitung entscheidend ist. Dieser Leitfaden erläutert die wesentlichen Schritte, Herausforderungen und Qualitätsmethoden, die eine stabile und zuverlässige Produktion von Leiterplatten auf Aluminiumbasis gewährleisten.
Die zentralen Schritte der Aluminium-PCB-Montage
Der Aluminium-PCB-Montageprozess umfasst mehrere Stufen, die die elektrische Zuverlässigkeit und thermische Leistung bestimmen. Dazu gehören:
- Lötpastendruck – Der Prozess beginnt mit dem Auftragen von Lötpaste durch eine Präisionsschablone, ähnlich wie bei der fortgeschrittenen SMT-Montage.
- Bauteilplatzierung – Bauteile werden mit hochpräzisen Bestückungsautomaten platziert, um eine korrekte Ausrichtung und Konsistenz zu gewährleisten.
- Reflow-Lötung – Die Baugruppe wird durch einen Reflow-Ofen geführt, wo die Lötpaste die Bauteile mit dem Aluminiumsubstrat verbindet.
- Inspektion und Test – Techniken wie AOI und Röntgeninspektion validieren die Lötstellenintegrität vor dem Funktionstest.
- Reinigung und Verpackung – Die Leiterplatten werden gereinigt und sicher verpackt, um die Oberflächenqualität vor dem Versand zu erhalten.
Häufige Herausforderungen bei der Aluminium-PCB-Montage
Während Aluminium-PCBs für das Wärmemanagement sehr effektiv sind, bringen sie spezifische Herausforderungen während des Montageprozesses mit sich. Einige dieser Herausforderungen sind:
- Thermische Expansionsdifferenz Aluminium dehnt sich mit einer anderen Rate aus als die meisten Lötmaterialien. Diese Differenz kann Lötstellen während der Reflow-Lötung belasten. In einigen Designs hilft die Kombination von Aluminium mit FR4-PCBs, die Leistung verschiedener Schichten auszugleichen.
- Lötkontrolle Die Aluminiumbasis leitet Wärme schnell ab, was den Lötprozess beeinflussen kann. Eine präzise Temperaturkontrolle ist entscheidend, um kalte Lötstellen zu verhindern. Die Anpassung des Löttemperaturprofils für Aluminiumsubstrate gewährleistet optimale Ergebnisse.
- Bauteilausrichtung Genau wie bei HDI-PCBs erfordert die Aluminium-PCB-Montage eine präzise Bauteilplatzierung, um elektrische Fehler zu vermeiden. Fehlausrichtung kann zu schlechten Verbindungen oder Board-Ausfällen führen, insbesondere in hochdichten Designs.
- Thermische Spannungsmanagement Das Management thermischer Spannungen ist entscheidend, um die Stabilität der Lötstellen zu gewährleisten. Das Design sollte effektive Wärmeableitungspfade enthalten, um Überhitzung zu verhindern und langfristige Haltbarkeit sicherzustellen.
Verbesserung der Qualität und Effizienz bei der Aluminium-PCB-Montage
Die Verbesserung der Qualität und Effizienz der Aluminium-PCB-Montage erfordert sorgfältiges Engineering und Prozesskontrolle. Hier sind einige Strategien zur Verbesserung der Montageergebnisse:
- Optimierter PCB-Schichtaufbau Mehrlagenlayouts können Best Practices aus dem Multilayer-PCB-Design befolgen. Dies stellt sicher, dass der Strom effizient fließt und Wärme über die gesamte Leiterplatte hinweg effektiv gemanagt wird.
- Fortschrittliche Materialien Die Kombination von Aluminiumsubstraten mit Hochtemperatur-PCBs hilft, extreme Temperaturen ohne Delaminierung zu bewältigen. Diese Materialien stellen auch sicher, dass die PCB in anspruchsvollen Umgebungen zuverlässig arbeitet.
- Automatisierte Inspektionssysteme Die Implementierung fortschrittlicher Inspektionssysteme wie optischer und 3D-Inspektionstechnologien ermöglicht eine höhere Qualitätsüberwachung, reduziert menschliche Fehler und gewährleistet eine genauere Fehlererkennung.
- Prozessautomatisierung Automatisierung spielt eine entscheidende Rolle bei der Effizienzsteigerung. Durch die Reduzierung manueller Fehler und die Erhöhung der Konsistenz gewährleistet die Automatisierung Gleichmäßigkeit über große Produktionschargen hinweg, insbesondere für Präzisionsmontagen.
Anwendungen der Aluminium-PCB-Montage
Aluminium-PCBs werden häufig in Bereichen eingesetzt, die eine hohe Leistungs- und Wärmemanagementleistung erfordern:

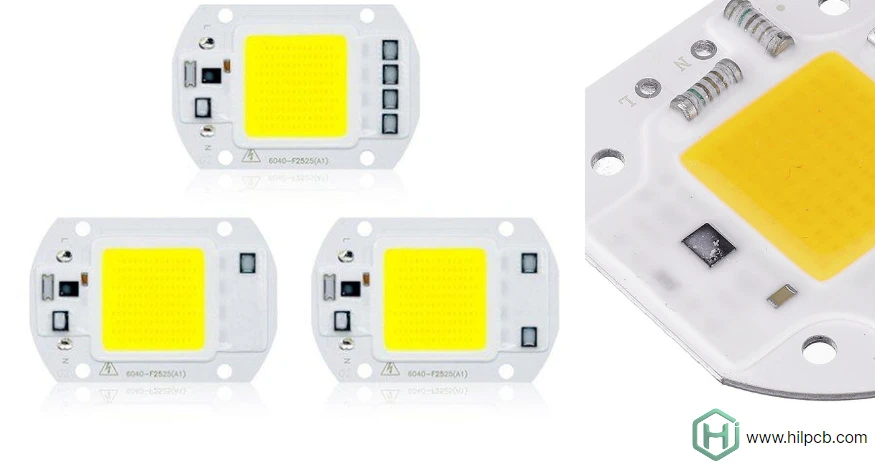

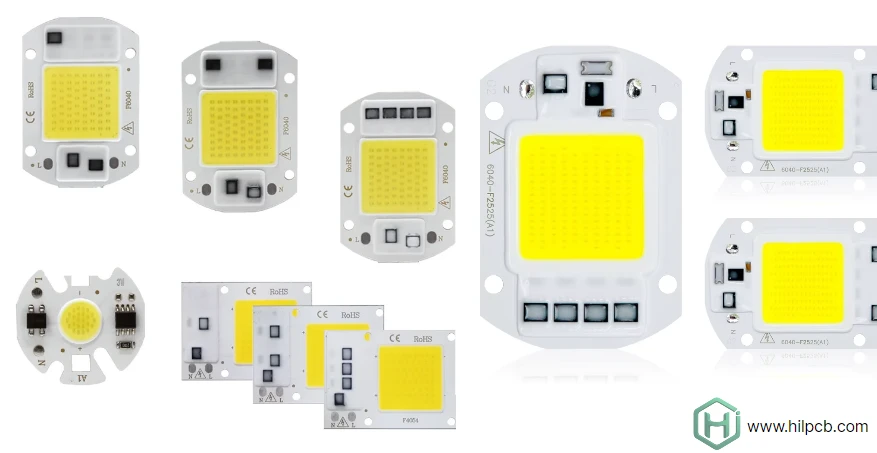

- LED-Beleuchtung: Aluminiumsubstrate sind der Standard für Hochintensitäts-Beleuchtungssysteme und bieten eine hervorragende Wärmeleitfähigkeit.
- Automobilelektronik: Aluminiumplatinen werden in Scheinwerfern, Sensoren und Steuermodulen verwendet, oft kombiniert mit Rigid-Flex-PCB-Designs für Zuverlässigkeit in kompakten Räumen.
- Stromversorgungen: Hochstromsysteme verwenden Aluminiumschichten in Kombination mit Schwermetall-PCBs, um große Leistungslasten sicher zu tragen.
- Hochfrequenzgeräte: Für HF- und Mikrowellensysteme ergänzen Aluminiumplatinen oft Hochfrequenz-PCBs, um die Impedanzstabilität und Signalklarheit zu verbessern.
- Industrielle Steuereinheiten: Robuste Leistungstreiber und Wandler verlassen sich auf thermische Effizienz, um Stabilität in rauen Umgebungen aufrechtzuerhalten.
Qualitätskontrollstandards in der Aluminium-PCB-Montage
Zuverlässige Aluminium-PCB-Montagen erfordern die Einhaltung internationaler Standards und fortschrittlicher Testmethoden:
- IPC-Klasse 2 & 3 Konformität: Stellt die strukturelle und funktionale Integrität unter Belastungsbedingungen sicher.
- AOI & Funktionstests: Erkennt Lötfehler und verifiziert die Schaltungsleistung vor der endgültigen Auslieferung.
- Thermische Zyklustests: Simuliert extreme Temperaturschwankungen zur Validierung der Haltbarkeit.
- Prototypenverifikation: Schnelle Tests mit Kleinserienmontage helfen, Probleme frühzeitig vor der Serienproduktion zu erkennen.
- Materialzertifizierung: Jede Charge besteht interne Rückverfolgbarkeitsprüfungen auf Konsistenz und Konformität.
Einen zuverlässigen Aluminium-PCB-Montagepartner wählen
Bei der Wahl eines Aluminium-PCB-Montagepartners ist es wichtig, einen Hersteller mit der richtigen Expertise und den richtigen Ressourcen auszuwählen. Suchen Sie nach einem Unternehmen, das Folgendes bietet:
- Bewährte Erfahrung in PCB-Technologien Ein vertrauenswürdiger Partner sollte Erfahrung in verschiedenen PCB-Technologien haben, von Multilayer-PCBs bis zu Hochleistungssystemen, und so in der Lage sein, komplexe Designs zu handhaben und Ihre Projektanforderungen zu erfüllen.
- Umfassende Dienstleistungen Der ideale Hersteller sollte integrierte Dienstleistungen anbieten, die Fertigung, Montage und Tests mit strenger Qualitätskontrolle in jeder Produktionsphase umfassen.
- Zusammenarbeit und Support Die ingenieurtechnische Zusammenarbeit ist der Schlüssel zur Optimierung von Wärmelayouts, Materialauswahl und Montagemethoden vor Produktionsbeginn. Stellen Sie sicher, dass Ihr gewählter Partner die notwendige technische Expertise bereitstellt, um Ihr Design zu verfeinern.
Bei HILPCB wird jedes Projekt als Partnerschaft behandelt. Unser Team kombiniert fortschrittliche Produktionsausrüstung mit fundiertem technischem Know-how, um gleichbleibende Qualität und termingerechte Ergebnisse zu liefern – sowohl für Prototypen als auch für die Serienproduktion. Wir konzentrieren uns auf thermische Leistung, Signalintegrität und Kosteneffizienz, um Ihre Marke auf dem Weg vom Konzept zum zuverlässigen Endprodukt zu beschleunigen.
