Chez HILPCB, nous concevons et fabriquons tous les types de circuits imprimés — des circuits ultra-flexibles enroulables et PCB rigides-flexibles aux PCB céramiques et verre haute puissance. Notre installation verticalement intégrée en Chine prend en charge des solutions PCB complètes incluant l'ingénierie de conception, le laminage, la finition de surface et l'assemblage clé en main.
Avec plus d'une décennie d'expérience dans la fabrication de PCB haute fiabilité, nous fournissons des clients mondiaux dans les industries de l'électronique grand public, médicale, aérospatiale et automobile. Notre dernière innovation — la technologie de PCB enroulable — permet de nouveaux produits comme les smartphones enroulables, les téléviseurs OLED et les dispositifs solaires déployables où les circuits doivent endurer des dizaines de milliers de cycles d'enroulement sans perte de performance.

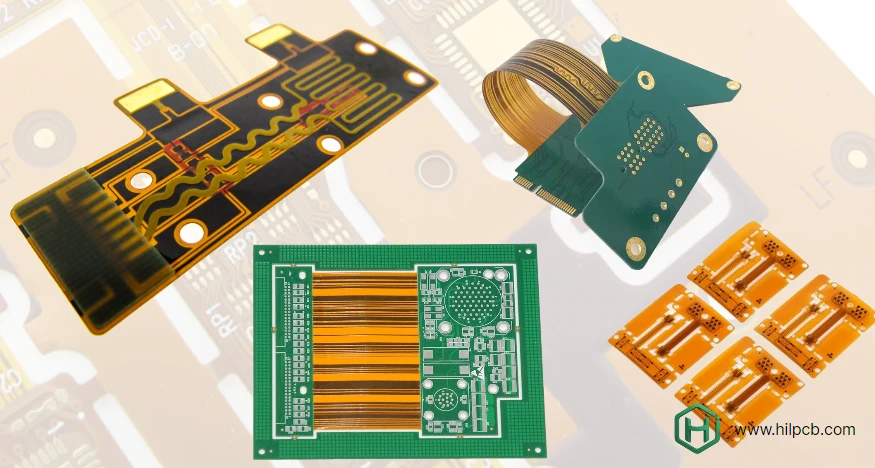

Principes Fondamentaux de l'Ingénierie des PCB Enroulables
Le PCB enroulable représente la catégorie la plus exigeante de la technologie PCB flexible, nécessitant que les circuits maintiennent leur intégrité électrique à travers des cycles continus d'enroulement et de déroulement. Contrairement aux conceptions PCB pliable qui peuvent ne se plier que pendant l'installation, les applications enroulables soumettent les circuits à des modèles de contrainte dynamique nécessitant des approches d'ingénierie spécialisées.
Paramètres de Conception Critiques pour les Applications d'Enroulement
Optimisation de l'Empilement des Matériaux:
- Substrats en polyimide ultra-minces (12,5μm à 25μm) minimisant l'épaisseur totale
- Cuivre laminé recuit exclusivement (le cuivre électrodéposé échoue sous contrainte d'enroulement)
- Constructions sans adhésif éliminant les points de délaminage potentiels
- Arrangements de couches symétriques positionnant le cuivre autour de l'axe neutre
Exigences de Diamètre d'Enroulement: Le diamètre d'enroulement minimum impacte directement la fiabilité du circuit. Les spécifications typiques incluent:
- Électronique grand public: diamètre d'enroulement de 10-15mm
- Affichages professionnels: diamètre d'enroulement de 15-25mm
- Applications industrielles: diamètre d'enroulement de 20-40mm avec durabilité améliorée
Ingénierie de l'Axe Neutre: Pour les constructions enroulables PCB multicouche, positionner les couches de cuivre symétriquement autour de l'axe neutre du substrat minimise la contrainte mécanique pendant l'enroulement. Les conceptions asymétriques créent une distribution de contrainte inégale accélérant la défaillance.
Technologies de Fabrication Avancées pour les Circuits Enroulables
Traitement Spécialisé des Matériaux
La fabrication de PCB enroulables de HILPCB intègre des technologies non disponibles chez les fabricants de flex standard:
Systèmes de Laminage sans Adhésif: Notre investissement dans l'équipement de laminage flex sans adhésif produit des circuits 20-30% plus minces que les alternatives à base d'adhésif. Cette réduction d'épaisseur améliore directement la capacité d'enroulement tout en éliminant la dégradation de l'adhésif comme mécanisme de défaillance.
Traitement du Cuivre Laminé Recuit: Le cuivre électrodéposé standard présente des structures cristallines qui fatiguent sous un enroulement répété. Nous spécifions du cuivre laminé recuit avec une structure de grain soigneusement contrôlée offrant une durée de vie en flexion 10x supérieure pour les applications d'enroulement. Le recuit post-traitement soulage en outre les contraintes internes.
Photolithographie Ultra-Précise: Les circuits enroulables nécessitent des caractéristiques extrêmement fines — souvent des traces et espacements de 50μm — maintenant des tolérances serrées sur des substrats ultra-minces. Notre équipement de photolithographie avancé comprend:
- Systèmes d'imagerie laser directe (LDI) pour une précision d'enregistrement de ±10μm
- Inspection optique automatisée vérifiant les dimensions des caractéristiques
- Traitement climatisé maintenant la stabilité dimensionnelle
Application Spécialisée de Couche de Recouvrement: L'adhésion de la couche de recouvrement devient critique pour les applications d'enroulement où le délaminage expose les circuits à des dommages. Nous employons:
- Laminage sous vide empêchant le piégeage d'air
- Adhésifs acryliques à haute adhérence testés pour l'endurance à l'enroulement
- Conceptions sélectives de couche de recouvrement minimisant la rigidité tout en maximisant la protection
Considérations d'Assemblage pour les Produits Enroulables
L'assemblage SMT pour les PCB enroulables nécessite des approches spécialisées:
- Zones d'Exclusion de Composants: Tous les composants actifs et passifs doivent se situer uniquement dans les régions statiques (non enroulables)
- Ingénierie de Zone de Transition: Des changements de rigidité graduels entre les zones de composants rigides et les sections enroulables empêchent la concentration de contrainte
- Intégration de Raidisseurs: Un renforcement stratégique supporte les composants et connecteurs sans compromettre les performances d'enroulement
- Sélection de Micro-Composants: Lorsque possible, des composants plus petits (01005, 008004) réduisent la charge mécanique
Nos services d'assemblage clé en main incluent des conceptions de montage qui supportent les substrats enroulables ultra-minces tout au long des processus d'assemblage sans induire de dommages mécaniques.

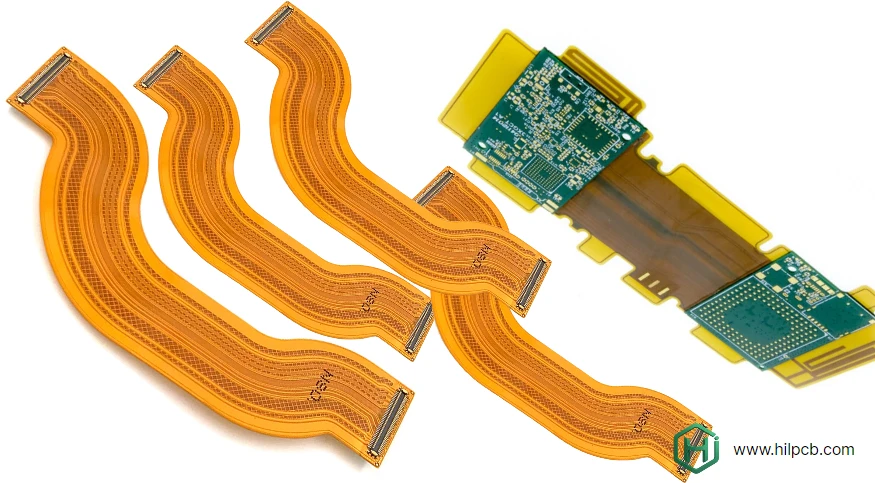

Intégration d'Affichage Enroulable et Conception de Système
Applications d'Affichage OLED et Micro-LED
Les PCB enroulables servent de colonne vertébrale pour les technologies d'affichage de nouvelle génération:
Affichages de Smartphones Enroulables: Les circuits doivent s'intégrer parfaitement avec les panneaux OLED enroulables, fournissant:
- Transmission de données haute vitesse (MIPI DSI à 4+ Gbps)
- Interfaces de contrôleur tactile avec des taux de rafraîchissement de 120Hz+
- Circuits pilotes de rétroéclairage (pour les variantes LCD)
- Intégration de capteurs de lumière ambiante et de proximité
Panneaux de Télévision et Moniteurs Enroulables: Les affichages enroulables grand format nécessitent des conceptions de PCB sophistiquées:
- Sections multiples de PCB enroulables coordonnées en tant que système
- Routage PCB haute vitesse pour les signaux vidéo 4K/8K
- Distribution d'alimentation gérant une consommation d'affichage de 50W+
- Gestion thermique pour les CI pilotes et les circuits d'alimentation
IHM Automobile Enroulable: Les applications automobiles émergentes exigent des circuits enroulables répondant:
- Aux normes de fiabilité AEC-Q200
- À une plage de température de fonctionnement de -40°C à +105°C
- À la résistance aux vibrations et chocs selon les spécifications automobiles
- À une durée de vie opérationnelle de 15+ ans avec 10 000+ cycles d'enroulement
Tests Dynamiques et Validation de Fiabilité
Protocoles de Test de Vie Accélérée
Les tests de fiabilité de HILPCB pour les PCB enroulables dépassent les exigences des circuits flexibles standard:
Tests d'Endurance à l'Enroulement:
- Équipement de test personnalisé cyclant les circuits à des diamètres d'enroulement spécifiés
- Surveillance électrique continue détectant les défaillances intermittentes
- Chambres à température contrôlée testant sur la plage de fonctionnement
- Qualification minimum de 50 000 cycles (les cibles de production sont souvent 100 000+)
Stress Environnemental Combiné: Les produits enroulables réels subissent de multiples stress simultanés:
- Cyclage thermique pendant le mouvement d'enroulement
- Exposition à l'humidité combinée avec une flexion mécanique
- Chargement par vibration et choc dans les dispositifs portables
- Évaluation du fluage à long terme et de la relaxation des contraintes
Surveillance des Performances Électriques:
- Vérification de l'intégrité du signal haute vitesse à travers les cycles d'enroulement
- Mesure de la résistance de contact aux connecteurs et vias
- Test de résistance d'isolement détectant le délaminage précoce
- Changements de capacitance et d'inductance indiquant une dégradation
Certifications Qualité et Normes
Notre fabrication de PCB enroulables maintient des certifications assurant une qualité constante:
- Systèmes de management de la qualité ISO 9001:2015
- Normes de fabrication IPC-A-610 Classe 3
- Spécifications de circuits imprimés flexibles IPC-6013
- Certifications spécifiques à l'industrie pour les applications automobiles et médicales
Optimisation des Coûts et Échelle de Fabrication
Transition du Prototype à la Production
Prototypage à Faible Volume: Les lots de développement initiaux utilisent:
- Découpe laser pour une production sans outillage
- Spécifications de matériaux standard réduisant les délais
- Itération rapide supportant l'optimisation de la conception
- Assemblage de petits lots pour les tests fonctionnels
Production à Haut Volume: Une fois les designs matures, l'optimisation de la production inclut:
- Outils de découpe en acier personnalisés pour une coupe efficace
- Optimisation du panneau maximisant les circuits par panneau de production
- Tests automatisés réduisant les coûts de main-d'œuvre
- Assemblage de gros volume avec des lignes de fabrication dédiées
Sélection des Matériaux et Compromis de Coût
Construction sans Adhésif vs avec Adhésif: Les systèmes sans adhésif fournissent une fiabilité supérieure et des profils plus minces mais coûtent 20-40% de plus que les matériaux à base d'adhésif. Les exigences d'application déterminent le choix optimal:
- Les applications haute fiabilité justifient une construction sans adhésif
- Les produits de consommation peuvent utiliser des matériaux à base d'adhésif avec une validation de conception appropriée
- Les approches hybrides utilisent le sans adhésif uniquement dans les zones d'enroulement critiques
Optimisation du Poids du Cuivre: Un cuivre plus mince (0,5oz ou ½oz) améliore la capacité d'enroulement mais peut limiter la capacité de courant:
- Les circuits de signal utilisent typiquement du cuivre ½oz
- La distribution d'alimentation peut nécessiter du cuivre 1oz avec des exigences d'enroulement relâchées
- La variation stratégique de l'épaisseur du cuivre optimise les performances vs la flexibilité
Foire Aux Questions — PCB Enroulable
Q1: Quelle est la différence entre un PCB enroulable et un PCB flexible standard?
R: Le PCB enroulable est spécifiquement conçu pour un mouvement continu d'enroulement/déroulement avec des matériaux spécialisés (cuivre laminé recuit, substrats ultra-minces) et des designs optimisés pour la contrainte d'enroulement. Le PCB flexible standard peut se plier pendant l'installation mais ne nécessite pas d'endurance à l'enroulement continu.
Q2: Quel est le diamètre d'enroulement minimum réalisable pour les PCB enroulables?
R: Le diamètre d'enroulement minimum dépend de l'épaisseur totale du circuit et du nombre de couches. Les circuits enroulables monocouche atteignent un diamètre de 8-10mm; les constructions multicouches nécessitent typiquement un minimum de 15-25mm. Des diamètres plus serrés sont possibles avec des matériaux ultra-minces mais nécessitent une validation de test extensive.
Q3: Combien de cycles d'enroulement les PCB enroulables peuvent-ils supporter?
R: Les PCB enroulables bien conçus atteignent 50 000 à 100 000+ cycles d'enroulement. Les applications de consommation ciblent typiquement 20 000-50 000 cycles; l'équipement professionnel peut nécessiter 100 000+. La durée de vie réelle en cycles dépend du diamètre d'enroulement, de la sélection des matériaux et des conditions environnementales.
Q4: Les composants peuvent-ils être placés sur les sections de PCB enroulables?
R: Non. Tous les composants, connecteurs et caractéristiques rigides doivent se situer dans des zones statiques (non enroulables). La section enroulable doit rester libre de tout élément rigide. Les constructions PCB rigide-flexible combinent des zones de composants rigides avec des interconnexions enroulables.
Q5: Quelles certifications HILPCB maintient-il pour la fabrication de PCB enroulables?
R: Nous maintenons les certifications ISO 9001:2015, IPC-A-610 Classe 3 et IPC-6013. Pour les applications spécifiques à l'industrie, nous supportons les exigences de qualité automobile (IATF 16949), médicale (ISO 13485) et aérospatiale (AS9100). Nos laboratoires d'essai effectuent une validation de fiabilité complète incluant les tests d'endurance à l'enroulement.
