I progetti di PCB ADAS combinano fabbricazione controllata, assemblaggio dei componenti, ispezione e verifica a livello di sistema. Ambito produttivo e qualifiche devono essere confermati per ciascun fornitore e programma automotive. HilPCB offre servizi di produzione e assemblaggio ADAS; le capacità necessarie si definiscono in base al progetto.
ISO 26262 riguarda lo sviluppo della sicurezza funzionale del veicolo; IATF 16949 si applica al sistema di gestione della qualità di un’organizzazione automotive; AEC-Q100 qualifica i circuiti integrati. Nessuno di questi standard costituisce una certificazione generica per un PCB ADAS nudo.

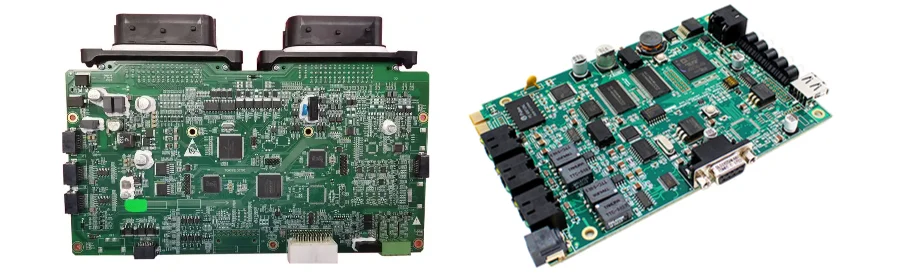

Eccellenza Progettuale e Integrazione Sensori per PCB ADAS
Il design PCB ADAS richiede sofisticata integrazione di tecnologie sensoriali multiple, unità di elaborazione ad alte prestazioni e interfacce di comunicazione safety-critical. HILPCB implementa ottimizzazione avanzata del layout, tecniche di integrità del segnale e soluzioni di compatibilità elettromagnetica che assicurano elaborazione affidabile dei dati sensoriali e prestazioni del sistema autonomo.
Tecnologie ADAS Principali:
• Integrazione Multi-Sensore: Design strategico ospita sensori radar, interfacce LiDAR, moduli telecamera e sensori ultrasonici mantenendo l'integrità del segnale attraverso routing ottimizzato e design a impedenza controllata
• Elaborazione ad Alta Velocità: Integrazione avanzata di microprocessori e GPU con reti di alimentazione ottimizzate, gestione termica e routing digitale ad alta velocità per elaborazione dati sensori in tempo reale
• Comunicazione Safety-Critical: Supporto per protocolli CAN-FD, Ethernet AVB e FlexRay abilita comunicazione affidabile di rete veicolare rispettando i requisiti di sicurezza funzionale ISO 26262
• Compatibilità Elettromagnetica: Tecniche avanzate di design EMC minimizzano interferenze tra circuiti sensori e assicurano conformità agli standard EMC automotive per funzionamento affidabile in ambienti elettromagnetici
I nostri design ADAS utilizzano tecniche specializzate per PCB ad alta frequenza per segnali radar e comunicazioni, mentre configurazioni PCB multistrato forniscono distribuzione energetica ottimale e isolamento del segnale per circuiti sensoriali sensibili.

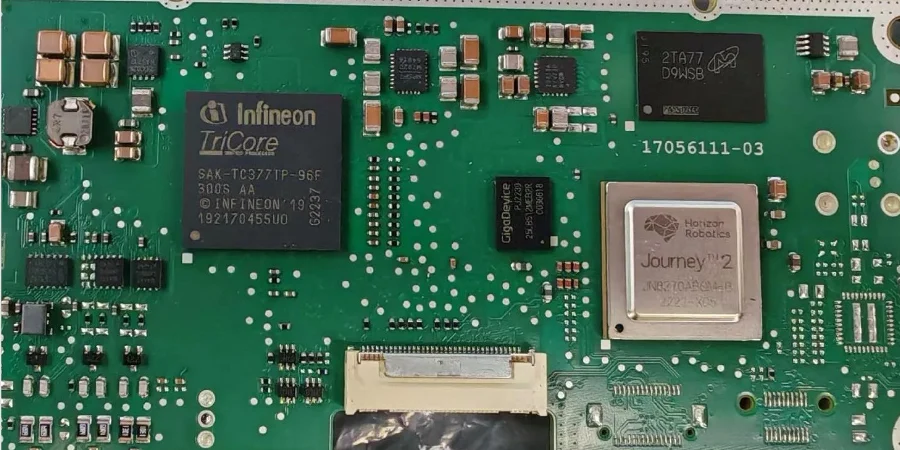

Processi Avanzati di Assemblaggio e Produzione PCB ADAS
L'assemblaggio PCB ADAS presso HILPCB combina materiali qualificati automotive con processi produttivi di precisione e tecniche di assemblaggio safety-critical. Il nostro approccio integrato comprende fabbricazione PCB attraverso test funzionali completi, garantendo che i sistemi ADAS soddisfino rigorosi requisiti di sicurezza automotive.
Sistemi Materiali di Precisione: Substrati safety-critical inclusi dielettrici low-loss, laminati per PCB ad alta temperatura e materiali di grado automotive forniscono affidabilità migliorata per applicazioni ADAS operanti da -40°C a +85°C con requisiti di stabilità a lungo termine.
Tecniche di Assemblaggio Avanzate: Capacità di assemblaggio SMT includono posizionamento componenti a passo ultra-fine per processori avanzati, dispositivi di memoria e circuiti interfaccia sensori utilizzando attrezzature pick-and-place ad alta precisione con sistemi visione avanzati che assicurano posizionamento accurato e verifica orientamento componenti.
Integrazione di componenti e connettori: l’assemblaggio di package densi e di connettori per sensori e alimentazione deve seguire i requisiti del package, i criteri di qualità delle saldature, la tracciabilità e il piano di ispezione e prova concordato. Le evidenze ISO 26262 sono gestite dall’integratore di sistema. In base al progetto, i connettori passanti per sensori e alimentazione possono essere lavorati con saldatura selettiva a onda.
Gestione Termica e Test di Assemblaggio Safety-Critical
I PCB ADAS elaborano dati sensoriali intensivi richiedendo strategie sofisticate di gestione termica e validazione sicurezza completa. HILPCB implementa tecniche avanzate di design termico e protocolli di test estesi per prestazioni ottimali e conformità sicurezza durante l'intero ciclo di vita automotive.
La gestione termica strategica include design ottimizzato di piazzole di rame, implementazione di via termici e tecniche di diffusione termica che distribuiscono carichi termici attraverso strutture PCB. Configurazioni PCB a nucleo metallico forniscono conduttività termica migliorata per unità di elaborazione ad alta potenza e circuiti interfaccia sensori.
Validazione Assemblaggio Completa: Test safety-critical includono test in-circuit (ICT) per verifica elettrica, boundary scan test per circuiti digitali e test funzionali con interfacce sensori effettive. Ispezione a raggi X avanzata valida giunti saldati critici in pacchetti BGA e componenti a passo fine essenziali per l'affidabilità ADAS.
Test ambientali comprendono cicli termici, test vibrazionali e valutazione esposizione umidità secondo standard automotive. Test di vita accelerati e analisi statistica convalidano affidabilità a lungo termine assicurando prestazioni ADAS consistenti durante l'intera vita operativa del veicolo in condizioni safety-critical. Questi test sono generalmente scaglionati nelle fasi NPI EVT/DVT/PVT di un programma automotive.
Soluzioni Complete di Assemblaggio ADAS e Integrazione HDI
L'assemblaggio moderno di PCB ADAS supporta tecnologie sensoriali diverse da sistemi di parcheggio base a veicoli completamente autonomi. Tecnologie di assemblaggio PCB HDI abilitano design ultra-compatti con integrazione componenti ad alta densità che supportano fusione sensoriale avanzata e capacità di elaborazione in tempo reale.
Servizi Completi di Assemblaggio:
- Integrazione e calibrazione interfacce sensori
- Assemblaggio e test processori ad alte prestazioni
- Installazione e validazione moduli memoria
- Assemblaggio e verifica interfacce comunicazione
- Integrazione sistemi gestione energetica
- Programmazione software e validazione funzionale
Assemblaggio PCB rigido-flessibile ospita geometrie ADAS complesse mantenendo integrità del segnale sotto stress meccanico. Tecniche di assemblaggio specializzate gestiscono sezioni flessibili, connessioni cavi sensori e interconnessioni multi-scheda tipiche di architetture ADAS distribuite. I moduli sensore esposti a umidità e vibrazioni possono anche richiedere potting e incapsulamento.
Integrazione Assemblaggio Chiavi in Mano: Soluzioni ADAS complete includono approvvigionamento componenti con verifica autenticità parti, gestione inventario, pianificazione assemblaggio e protocolli di test completi. Il nostro approccio chiavi in mano comprende fabbricazione PCB, approvvigionamento componenti, assemblaggio, test di validazione e imballaggio per integrazione diretta in linee di produzione automotive ADAS.
Servizi Professionali di Produzione e Assemblaggio PCB ADAS
Valutate i fornitori in base al disegno di fabbricazione del progetto, alla classe IPC di accettazione concordata, ai requisiti di tracciabilità, ai registri di ispezione e alle certificazioni del sistema qualità verificate in modo indipendente. La dimostrazione della sicurezza ISO 26262 resta responsabilità dello sviluppo del sistema veicolo. HilPCB può supportare fabbricazione, assemblaggio e documentazione PPAP nell’ambito definito.
Le nostre capacità integrate di produzione e assemblaggio includono fabbricazione a impedenza controllata per segnali ad alta velocità, posizionamento preciso componenti per pacchetti a passo ultra-fine e processi di assemblaggio specializzati per connettori sensori e interfacce safety-critical. Servizi di assemblaggio piccoli lotti supportano esigenze prototipali e validazione mentre capacità di assemblaggio grandi volumi scalano alle richieste produzione automotive.
Protocolli assicurazione qualità comprendono ispezione ottica automatizzata, test a sonda volante, verifica funzionale con simulazione sensori e screening ambientale per convalidare prestazioni assemblaggio ADAS completo in condizioni operative automotive con documentazione completa a supporto dei requisiti di qualificazione sicurezza automotive.
Sistemi avanzati di tracciabilità registrano ogni componente, processo di assemblaggio e risultato test durante l'intero ciclo di vita produttivo, fornendo registri genealogici completi essenziali per applicazioni automotive safety-critical e requisiti di conformità normativa.
Domande frequenti
Perché un PCB ADAS è più impegnativo di una normale scheda di controllo automotive?
Perché non deve solo rispettare i requisiti tipici dell'elettronica veicolo, ma integrare insieme sensori, calcolo ad alta velocità, alimentazione, EMC e sicurezza funzionale. In un sistema ADAS radar, camera, logica di elaborazione e potenza si influenzano a vicenda in modo diretto. Questo alza molto il livello richiesto per stackup, layout, validazione e tracciabilità.
Qual è il rischio progettuale più spesso sottovalutato nei progetti PCB ADAS?
Di solito si sottovaluta l'effetto di sistema tra sensori, elaborazione, alimentazione e fonti di rumore. Un sottoblocco può sembrare corretto da solo ma degradarsi una volta integrato nel sistema completo. È proprio questa interazione reale, nelle condizioni d'uso, che spesso genera iterazioni tardive e molto costose.
Cosa va validato prima di portare l'hardware ADAS verso la produzione?
Vanno validate in modo solido signal integrity, power integrity, comportamento EMC, stabilità termica, producibilità in assemblaggio e tracciabilità completa. Sono altrettanto importanti prove funzionali in condizioni vicine all'uso reale. Rimandare questi controlli espone il progetto a correzioni pesanti proprio vicino all'industrializzazione.
Cosa dovrebbero cercare i team in un partner produttivo per PCB ADAS?
Dovrebbero cercare esperienza concreta nei processi automotive, disciplina qualità e tracciabilità ben documentata, oltre a una vera comprensione dell'elettronica ad alte prestazioni vicina ai sensori. Un buon partner non si limita a produrre la scheda, ma aiuta a far emergere i rischi in DFM, supporta la validazione e allinea fabbricazione e assemblaggio agli obiettivi di sicurezza e affidabilità.
Che cosa comprendono i termini relativi alle schede ADAS?
Qui indicano le schede di sensori e calcolo ADAS e le relative interconnessioni: connettori board-to-board ad alta velocità con controllo dell’integrità del segnale, qualifiche automotive pertinenti al programma e documentazione di sicurezza funzionale.
Potete consigliare laminati ad alte prestazioni per applicazioni ADAS affidabili?
La scelta deve basarsi sui valori Dk/Df misurati alla frequenza prevista, sulla rugosità del rame, sullo stackup e sui requisiti termici. La registrazione degli strati può essere valutata con coupon di fabbricazione, ispezione radiografica e microsezioni secondo il piano di controllo.
