L'elettronica delle cuffie dipende dall'architettura del prodotto. Le cuffie passive cablate possono richiedere pochi o nessun circuito attivo; i modelli USB, wireless e ANC aggiungono conversione audio, radio, elaborazione, gestione batteria e controlli. Per un PCB per cuffie attive, definire queste funzioni prima di scegliere stackup, componenti e percorso di assemblaggio. I design wireless compatti devono gestire l'accoppiamento RF insieme ai sensibili percorsi audio e microfonici.
Per la revisione di fabbricazione e assemblaggio HILPCB, fornire i requisiti reali di scheda e componenti. Auricolari true wireless, cuffie over-ear e headset da gaming differiscono per alimentazione, radio, microfono, connettori e meccanica; il nome di una categoria non dimostra da solo un processo di fabbricazione qualificato o un'esperienza cliente.

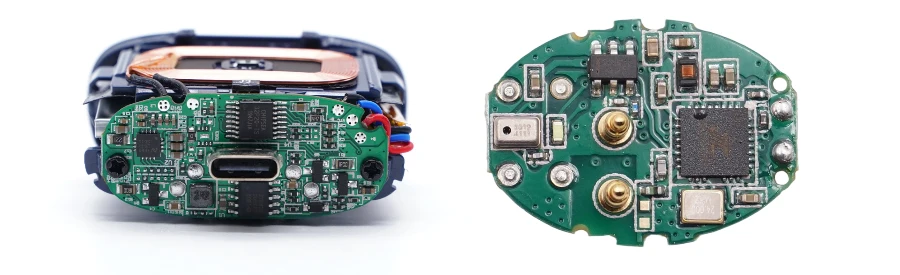

Struttura e blocchi funzionali di un PCB per cuffie
Un design wireless attivo può combinare i seguenti blocchi, alcuni integrati nello stesso SoC:
- SoC o modulo Bluetooth con il profilo audio richiesto, codec e, se applicabile, antenna esterna/rete di adattamento
- Digital Signal Processor (DSP) per ANC, EQ e audio spaziale
- DAC e ADC audio con stadi amplificatori a basso rumore
- Circuiti di carica/protezione della batteria e del percorso di alimentazione adatti alla cella e all'ingresso; un connettore USB-C o altro non definisce da solo il protocollo di carica
- Sensori touch capacitivi, pulsanti e sistemi di controllo LED
Scegliere il numero di strati in base all'escape dei package, ai percorsi di ritorno, all'alimentazione e allo spazio meccanico; un PCB multistrato non produce intrinsecamente prestazioni RF ottimali. Instradare i feed RF specificati con la geometria di riferimento del dispositivo/modulo e includere antenna, custodia, batteria e utente nelle prove di accordo. Il Wi-Fi è opzionale. Le interconnessioni in PCB flessibile possono servire un archetto o un giunto mobile quando la costruzione di piega e i requisiti di durata lo giustificano.
ANC, sensori e funzioni vocali richiedono l'elaborazione, le interfacce microfono e la memoria effettivamente necessarie all'implementazione scelta; possono condividere un SoC invece di richiedere controller separati. Bluetooth LE Audio utilizza un'architettura audio distinta da Classic Audio. Un numero di versione Bluetooth non dimostra da solo profili audio supportati, codec, latenza o interoperabilità.
Capacità produttive per applicazioni audio
Esaminare la costruzione reale di fabbricazione e assemblaggio per la scheda audio presentata:
- Substrato: confrontare dati reali di dielettrico/perdite, geometria e requisiti dell'antenna; una costruzione FR-4 adeguata può bastare senza laminato RF specializzato
- Opzioni di finitura: ENIG/OSP per BGA a passo fine e connessioni antenna
- Fattibilità dei package: fornire MPN, passo, dimensioni dei passivi, esigenze stencil e componenti vicini; la capacità a passo fine deve essere qualificata per quella combinazione
- Tolleranza di impedenza: obiettivi e tolleranze specifici del progetto per feed RF e interfacce differenziali
Per l'assemblaggio SMT, definire movimentazione dei componenti, limiti di reflow misurati e accesso all'ispezione, soprattutto per le porte dei microfoni MEMS e i connettori piccoli. Un ordine di assemblaggio turnkey può includere approvvigionamento, programmazione e test specificati; concordare firmware, attrezzature, limiti misurati e stato di consegna. La qualificazione acustica/di sistema è un ambito separato che richiede attrezzature adeguate e responsabilità definite.
Gli apparecchi acustici e le apparecchiature di comunicazione industriali o aeronautiche possono imporre requisiti aggiuntivi di destinazione d'uso, ambiente e regolamentazione; un processo per cuffie consumer non qualifica automaticamente tali prodotti.

Considerazioni su alimentazione, segnale e gestione termica
I PCB per cuffie ad alte prestazioni devono ottimizzare i consumi mantenendo un'eccellente qualità audio e una connettività wireless affidabile.
- Isolamento RF tra Bluetooth/Wi-Fi e circuiti audio sensibili
- Budget batteria basato su stati operativi misurati, carico radio/ANC, perdite di conversione e capacità utile della cella
- Controllo di alimentazione/ritorno dei microfoni, pulizia delle porte e posizionamento acustico; valutare la schermatura senza bloccare o alterare il percorso acustico
- Percorsi termici e limiti di corrente di carica per cella, caricatore e amplificatori nella custodia reale; considerare costruzioni in PCB ad alta dissipazione termica solo quando il modello termico lo giustifica
Per processori con interfacce veloci, applicare regole di layout per PCB ad alta velocità legate al dispositivo e all'interconnessione. L'ANC dipende anche dal posizionamento microfono/driver, dai percorsi di trasferimento acustico, dal ritardo di elaborazione e dalla stabilità della retroazione; la sola qualità esecutiva elettrica non dimostra le prestazioni di cancellazione.
Integrazione delle periferiche e casi d'uso
I PCB per cuffie costituiscono la base di diverse famiglie di prodotti audio, tra cui:
- Auricolari true wireless con case di ricarica
- Cuffie wireless over-ear e on-ear
- Headset da gaming con illuminazione RGB e microfoni
- Monitor da studio professionali e cuffie DJ
- Auricolari sportivi e fitness con sensori di salute
- Apparecchi acustici e dispositivi di ausilio all'ascolto
Queste applicazioni hanno interfacce e vincoli meccanici diversi, e alcune non hanno radio. Valutare una costruzione in PCB rigido-flessibile rispetto a una scheda rigida e a un'alternativa cavo/flex, includendo raggio di piega, deformazione, spazio connettore e test reali del ciclo di vita.
Componenti di supporto e soluzioni ecosistema
Un pacchetto di integrazione può includere i seguenti elementi. Concordare quali sono forniti dal cliente, assemblati, sviluppati o testati nell'ordine reale:
Componenti audio:
- Codec audio e IC amplificatori di fascia alta
- Microfoni MEMS per applicazioni vocali e ANC
- Moduli Bluetooth e Wi-Fi con design dell'antenna approvati per il modulo quando le condizioni di certificazione e l'integrazione lo consentono
- Celle agli ioni di litio con circuiti di protezione
Integrazione meccanica:
- Cavi flex personalizzati per le connessioni dei driver
- Servizi di integrazione e accordo dell'antenna
- Elettronica del case di ricarica e connettori magnetici
- Soluzioni di tenuta ambientale e resistenza al sudore
Software e responsabilità dei test:
- Licenze firmware/stack, immagini di programmazione e configurazione dell'elaborazione audio, con responsabilità di sviluppo assegnata
- Protocollo di controllo mobile e proprietà di app/versione quando fornito
- Comportamento di aggiornamento e ripristino autenticato quando è incluso l'OTA
- Test acustici e supporto alla certificazione solo nell'ambito di progetto definito
Perché collaborare con HILPCB
Confrontare il fornitore con la costruzione reale della scheda, il mix di package, i requisiti esecutivi e le prove di test richieste. Richiedere record di produzione comparabili quando pertinente e distinguere accettazione di scheda nuda, assemblaggio, RF, acustica e prodotto finito.
Per HILPCB, concordare sito di fornitura, certificato QMS applicabile e ambito, BOM/layout approvati, vincoli RF, programmazione e record di ispezione. Definire separatamente eventuali deliverable di ingegneria di antenna, termica o acustica. Registrare le modifiche a microfoni, driver, custodia, antenna o firmware che richiedono nuove misurazioni di sistema.
Domande frequenti su progettazione e produzione di PCB per cuffie
Quali sono le principali sfide nel layout di un PCB per cuffie wireless?
Esaminare il comportamento dell'antenna nella custodia assemblata e vicino all'utente, l'accoppiamento radio/commutazione verso i percorsi audio e microfonici, l'energia utile della batteria, lo spazio dei connettori e i limiti termici. Mantenere ritorni di segnale continui e anelli di alimentazione compatti. Per l'ANC, includere microfono, driver e percorso acustico nella validazione, non solo il PCB.
Come testare la connettività Bluetooth e le prestazioni audio?
Specificare profilo/codec reale, peer, traffico e modalità operative. Misurare comportamento pacchetti/link, portata in un setup definito, latenza end-to-end, rumore/distorsione audio e casi di interferenza pertinenti. Un coupon RF accordato o un'approvazione di modulo non dimostra tutti questi risultati; l'integrazione dell'antenna deve restare nelle condizioni di approvazione applicabili.
Quali processi produttivi servono per auricolari e cuffie ANC?
Scegliere stampa, posizionamento, saldatura e ispezione in base ai package e alla geometria di assemblaggio reali. Gli auricolari possono beneficiare di costruzioni a passo fine o rigido-flessibili, ma nessuna è universale. Proteggere le porte dei microfoni e qualificare l'esposizione termica. I test di cancellazione e THD+N richiedono attrezzature acustiche, stimoli, impostazioni e limiti di accettazione definiti, oltre all'ispezione esecutiva.
Che cosa distingue un PCB per cuffie dagli altri circuiti compatti?
Una scheda per cuffie attive combina audio, alimentazione e controlli, con radio e ANC se inclusi, all'interno di una custodia vincolata meccanicamente e acusticamente. Gli strati e la struttura rigida/flessibile richiesti derivano da questa architettura. I modelli cablati passivi possono avere elettronica minima, mentre gli auricolari wireless richiedono una revisione separata di ciascun auricolare, del case di ricarica e delle loro interfacce.
Lo stesso processo PCB può servire cuffie consumer, professionali e planari?
Esaminare ogni costruzione e destinazione d'uso. Planar magnetic descrive il trasduttore, non un'architettura PCB obbligatoria; alcune cuffie planari sono passive. Prodotti per gaming, broadcast, aviazione e ausilio all'ascolto possono richiedere prove radio, microfono, acustiche, ambientali o normative diverse. Confermare l'effettivo ambito di assemblaggio e test invece di dedurre la qualificazione dalla categoria di prodotto.
