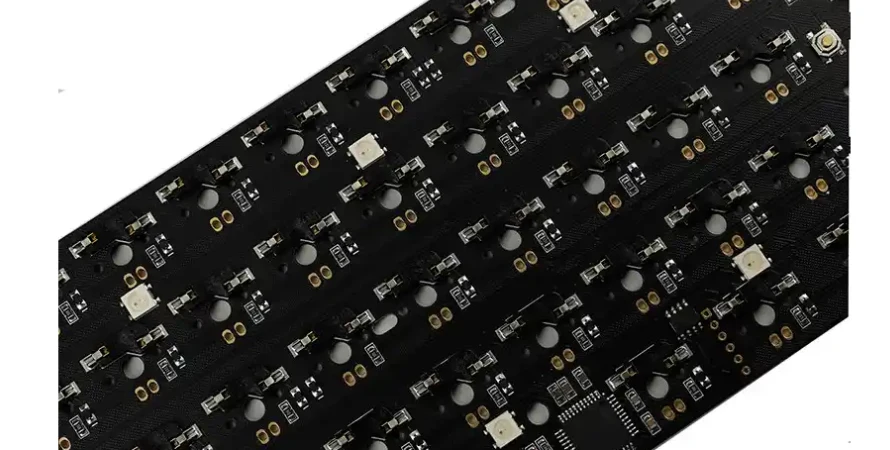

标准 2 层 PCB 能有效服务许多键盘应用，但进阶设计越来越需要键盘多层 PCB 才能达到性能目标。无线连接、复杂的 RGB 实现与紧凑形态带来的布线与信号完整性挑战，靠增加层数可以优雅解决。了解何时需要多层结构——何时又不需要——有助于设计者做出高性价比决策。
本技术指南探讨多层 PCB 在键盘设计中的应用，覆盖架构决策、层分配策略与落地实现考量。
目录导航
无线、RGB 与紧凑布局：何时需要更多层
多层 PCB 解决特定设计挑战，但额外成本需要理由支撑。了解触发条件有助于做出恰当的技术选型。
1. 无线键盘要求
无线设计可根据模块、天线、参考平面和布线需求选用 2 层或多层结构；4 层及以上是可选方案之一。RF 电路需要带实心参考平面的受控阻抗走线。天线性能依赖正确的接地平面几何。电池管理电路受益于隔离的电源层。无线键盘PCB设计用专用层实现最佳性能。
2. 复杂布线密度
部分键盘布局超出 2 层布线能力：
- 紧凑形态： 高元件密度的小 PCB。
- 密集 RGB 实现： 逐键 RGB 需要大量布线通道。
- 集成功能： USB Hub、显示屏与多控制器。
- 键盘高密度PCB： 需要复杂布线的进阶功能。
3. 信号完整性要求
高速接口受益于多层结构。USB 2.0 High-Speed 480Mbps 要求受控阻抗。8000Hz 轮询率要求干净信号路径。正确的屏蔽层让 EMI 合规更容易。带高速数据的热插拔键盘受益于改善的信号质量。
4. 电源分配需求
大电流应用可采用低阻抗电源分配；是否使用专用平面，取决于电流、温升、压降和布线条件。整面 RGB 阵列 3A+ 电流受益于低阻抗电源分配。模拟与数字电源分离防止噪声耦合。电池充电电路需要隔离功率路径。
4 层叠构设计与层分配策略
4 层结构是键盘最常见的多层选择，以适度成本增加提供显著收益。

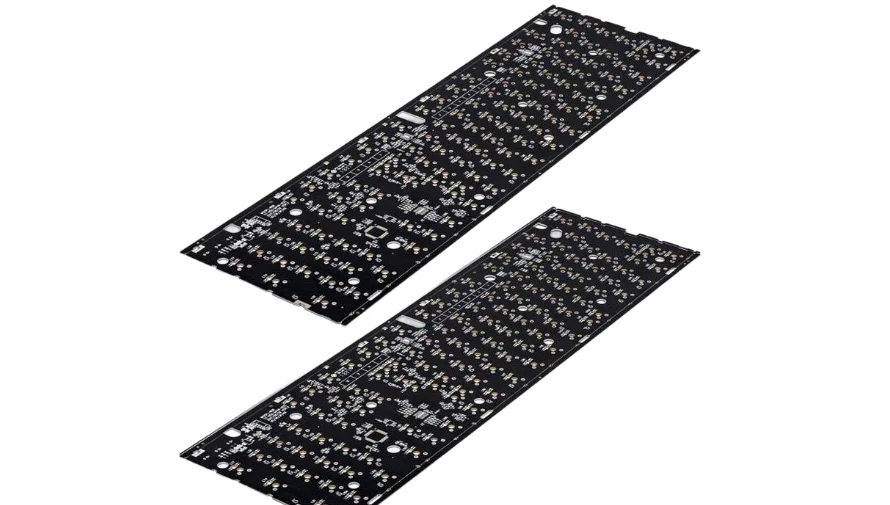

标准 4 层叠构
典型键盘 4 层排列遵循成熟惯例。第 1 层（顶层）走信号布线与元件。第 2 层（内层 1）作为信号参考的地平面。第 3 层（内层 2）提供电源分配平面。第 4 层（底层）走额外信号布线与元件。
层分配策略
正确的层分配最大化 4 层收益：
- 高速信号走外层： USB 差分对应邻接实际连续参考导体布线；在所示 Signal-GND-Power-Signal 叠层中，底层邻接电源层而非地层。
- 电源岛： 需要时在电源平面分割多个电压轨。
- 地平面连续： 关键信号下方保持完整地平面。
- 过孔规划： 最小化过孔对地平面的破坏。
布线改善
4 层大幅提升布线能力。内层消除表面布线冲突。更短走线减少 EMI 与信号劣化。电源分配不再与信号布线竞争。元件布局不再受布线限制而更灵活。
键盘专属应用
4 层让特定键盘实现受益。RGB键盘PCB设计在专用平面上高效分配电源。无线模块带实心接地参考获得更好 RF 性能。带正确阻抗控制的 USB-C 实现变得简单直接。热插拔设计受益于改善的轴座阵列供电。
高端无线与多功能键盘的 6 层 PCB
部分键盘设计要在标准 4 层之上再加层才能实现最佳性能。
1. 高端无线实现
先进无线键盘受益于 6 层结构：
- 专用 RF 层： 天线参考几何与净空应按模块和天线布局指南设计，避免无依据地分割数字地与射频地。
- 屏蔽层： RF 与数字部分之间的隔离。
- 电源平面对： 分离的模拟与数字电源分配。
- 极致性能： 对旗舰无线产品是值得的投入。
2. 复杂多功能设计
高度集成的键盘可能需要更多层。USB Hub 集成增加高速布线复杂度。音频直通要求模拟信号隔离。显示屏集成增加布线密度。多种无线协议（蓝牙 + 2.4GHz）需要仔细隔离。
3. 特殊工业应用
消费键盘之外，工业应用可能要求进阶结构：
- 恶劣环境： 三防漆工艺取决于涂层材料、表面处理、遮蔽及固化要求；层数按实际布线和参考平面需求确定。
- 嵌入式计算： 带处理器模块的键盘集成系统。
- 安防应用： 带屏蔽要求的防篡改设计。
- 军用/航空： 严格可靠性要求。
何时不必加层
层数多并不总是更好。2 层 PCB 对简单有线键盘、基础灯光实现、成本敏感设计与不带无线的标准玩家项目仍然合适。键盘定制PCB服务帮助为每个项目选择合适层数。
信号完整性、EMC 与电源分配收益
多层结构可增加布线和参考平面选择；采用合适几何与回流设计时，双层板也可满足部分高速需求
受控阻抗
参考平面实现精密阻抗控制。USB 2.0 要求 90Ω 差分阻抗保证高速可靠运行。单端 50Ω 是部分接口的设计选项；键盘 GPIO、I²C 或 SPI 是否需要受控阻抗，应按接口和边沿要求确定。走线几何结合已知介质特性保证可重复性。阻抗测试验证制造精度。
回路质量
实心参考平面改善信号回路：
- 缩小环路面积： 信号经相邻平面在走线正下方回流。
- 更低 EMI： 更小环路面积减少电磁辐射。
- 改善抗噪： 干净回路抑制外部干扰。
- 层间切换： 过孔布置必须保持回路连续性。
电源完整性
专用电源平面改善供电。低阻抗分配在负载瞬态下维持电压。去耦电容接平面后效果提升。更低电压纹波利于敏感模拟电路。RGB背光键盘PCB实现通过正确电源平面获得稳定 LED 运行。
EMC 性能
多层结构简化 EMC 合规。被约束的回流减少发射。对外部电磁源的抗扰改善。需要时屏蔽层提供额外隔离。预兼容测试显示比 2 层设计有可量化的改善。
多层 PCB 成本与性能的权衡
多层 PCB 增加成本，需要仔细权衡价值与投入。
1. 成本因素
了解成本驱动有助于论证多层投入：
- 材料成本： 额外铜层与半固化片增加原材料。
- 工艺复杂度： 增加铜层数本身不必然增加压合与钻孔循环；额外循环通常取决于盲孔、埋孔或 HDI 等结构。
- 良率影响： 更多层数增加缺陷机会。
- 典型价差： 在尺寸、工艺与订单量可比的方案中，4 层板成本高于 2 层板约 30-50% 可作规划参考；实际费用以项目报价为准
2. 面向制造设计
多层设计需要额外 DFM 关注。层间对位影响过孔对准公差。纵横比限制约束过孔直径与板厚关系。铜平衡防止压合翘曲。叠构规格必须向制造商清晰传达。
3. 交期影响
更多层数可能影响生产周期：
- 标准交期： 多数厂商 4 层与 2 层相近。
- 6 层以上： 可能增加数天制造周期。
- 加急选项： 可提供但价格更高。
- 规划重要性： 项目排期要考虑潜在延期。
价值评估
当所需性能无法用其他方式实现时，多层结构提供价值。高端产品的无线性能改善值得成本投入。布线能力使层数更少时不可能的设计成为可能。信号完整性改善防止昂贵的返工。机械键盘PCB制造服务帮助评估每个项目的成本收益。
无论是实现无线连接、复杂 RGB 灯光，还是单纯管理复杂布线需求，键盘多层 PCB 提供进阶设计要求的能力。联系我们的工程团队讨论您的项目需求，确定您键盘设计的最优层数。
常见问题
键盘什么时候真正需要多层 PCB？
当无线设计、密集布线、受控回路或复杂电源分配无法在更少层上干净实现时，加层是合理的。许多更简单的键盘用标准 2 层或 4 层叠构仍然表现良好。
额外层数给键盘设计带来哪些收益？
它们改善布线灵活性、电源完整性、EMI 控制，有时还改善无线性能。当增加的层数解决具体的电气或机械约束时，收益最明显。
选择更高层数前应权衡什么？
确认性能收益大于增加的成本、叠构复杂度与交期风险。只有当更多层能防止返工或实现产品真正需要的功能时，它们才是有用的。
