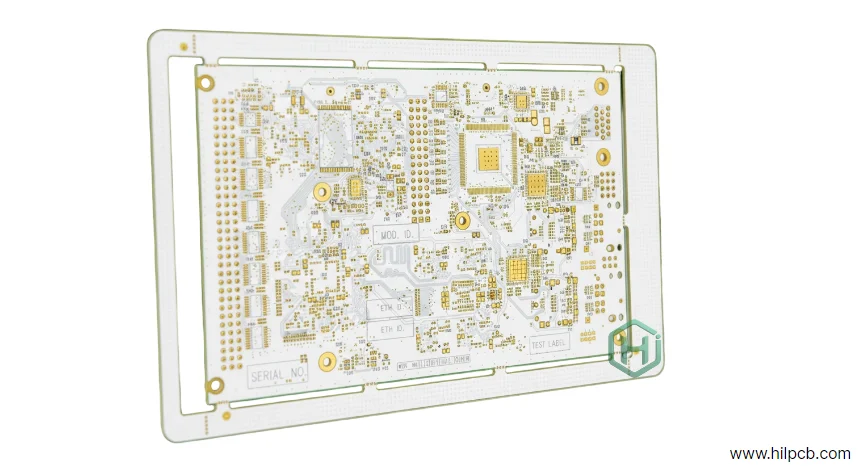

In modernen Beleuchtungs- und Displaysystemen spielt weiße FR4 PCB eine entscheidende Rolle bei der Maximierung der Lumenausbeute. Durch die Kombination von hochreflektiven Lötmasken mit fortschrittlicher Substrattechnik ermöglicht weiße FR4 LED-Produkten, höhere Helligkeit, geringere Wärmeentwicklung und längere Lebensdauer zu erreichen – ohne den Stromverbrauch zu erhöhen.
Bei HILPCB fertigen wir eine breite Palette von PCB-Typen, darunter FR4 PCB, High-Tg PCB und Metal-Core PCB, die für optische Leistung, Wärmemanagement und präzise Montage optimiert sind. Unsere weißen FR4-Lösungen werden häufig in LED-Streifen, Display-Hintergrundbeleuchtungen, Automobilbeleuchtung und Architekturbeleuchtung eingesetzt.
Optische Leistung und LED-Effizienz im Weiße-FR4-PCB-Design
Das optische Verhalten einer weißen PCB bestimmt direkt, wie effizient Licht in LED-Baugruppen reflektiert und verteilt wird. Weiße Lötmasken sind mit Titandioxid (TiO₂)-Partikeln entwickelt, die Licht gleichmäßig über das sichtbare Spektrum streuen und Reflexionsraten von bis zu 92 % ermöglichen – deutlich höher als bei traditionellen grünen oder schwarzen Lötmasken.
1. Reflexionsvermögen und optische Stabilität
Weiße FR4 PCBs nutzen ein lambertstrahlendes Reflexionsmuster, das Licht gleichmäßig über die Oberfläche streut, anstatt es in engen Winkeln zu reflektieren. Diese diffuse Reflexion verbessert die Gleichmäßigkeit in LED-Hintergrundbeleuchtungseinheiten (BLUs) und linearen Beleuchtungssystemen und eliminiert Hotspots und Farbabstufungen.
- Reflexionsvermögen im sichtbaren Spektrum: 400–700 nm Wellenlängenabdeckung mit <8 % Absorption
- UV-Beständigkeit: Beibehaltung von >85 % Helligkeit nach 1000 Stunden UV-Belastung
- Farbstabilität: Neutraler Farbwiedergabeindex (CRI) über 95 für genaue Tonwiedergabe
Im Vergleich zu Standard-Mehrschicht-PCB-Substraten liefert weiße FR4 unter Hochtemperatur-Betriebsbedingungen eine deutlich bessere optische Konsistenz.
2. Materialzusammensetzung und TiO₂-Technik
Die Titandioxid-Füllstoffkonzentration in der Lötmaske ist entscheidend für die Erzielung einer stabilen Reflexion. Zu wenig TiO₂ reduziert die Helligkeit; zu viel kann zu spröder Beschichtung und schlechter Haftung führen. Bei HILPCB optimieren wir das TiO₂-zu-Harz-Verhältnis durch Prozesskalibrierung, um ein ideales Gleichgewicht von Opazität, Haftung und thermischer Stabilität beizubehalten.
Darüber hinaus verwenden fortschrittliche Formulierungen Epoxidharzsysteme mit niedriger Absorption, um Vergilbung zu reduzieren und langfristige Helligkeit in LED-Beleuchtung und Beschilderung zu erhalten. Das Ergebnis ist eine hochreflektive PCB, die sowohl in Innen- als auch Außenbeleuchtungssystemen zuverlässig arbeitet.
3. Designüberlegungen für maximale LED-Leistung
Eine ordnungsgemäße PCB-Layout- und Schichtaufbauplanung ist entscheidend, um die Vorteile der optischen Eigenschaften von weißer FR4 voll auszuschöpfen. Zu den wichtigsten Designprinzipien gehören:
- Kupferpad-Optimierung: Anpassung der Kupferabdeckung um LED-Footprints herum, um spiegelnde und diffuse Reflexion zu kombinieren und den Gesamtlichtoutput um bis zu 10 % zu erhöhen.
- Via-Platzierung: Verwendung von gefüllten Via-in-Pad-Designs verhindert Lichtleckagen und erhält ästhetische Gleichmäßigkeit.
- Kantenbehandlung: Anwendung von weißem Fräsen oder 45°-Fasen entlang der Platinenkanten minimiert Absorptionsverluste.
- Thermische Steuerung: Integration mit hochthermischen PCB-Schichten gewährleistet Temperaturstabilität ohne Reduzierung der Helligkeit.
Durch die Kombination von optischer und thermischer Optimierung hilft HILPCB Kunden, sowohl höhere Lumen-Effizienz als auch längere LED-Lebensdauer in ihren Endprodukten zu erreichen.
Fertigungspräzision für weiße Lötmasken-PCBs
Die Herstellung von weißen FR4 PCBs erfordert eine höhere Prozesskontrolle als Standard-Grün- oder Schwarz-Oberflächen. Die Titandioxid-Pigmente streuen UV-Licht während der Belichtung, was verfeinerte Belichtungs- und Aushärtungsanpassungen erfordert, um Maskenkonsistenz und Auflösungsschärfe zu gewährleisten.
Wichtige Fertigungsparameter sind:
- Belichtungskompensation: +50 % UV-Intensität für präzise Abbildung durch TiO₂-Schichten
- Maskendickenkontrolle: 25–30 μm Gleichmäßigkeit für vollständige Opazität
- Oberflächenvorbereitung: Ionische Kontamination <1,0 μg/cm², um sichtbare Flecken zu vermeiden
- Oberflächenkompatibilität: Ausgezeichnete Haftung mit ENIG-, OSP- und HASL-Oberflächen
Unsere fortschrittlichen HDI PCB-Linien und SMT-Montage-Einrichtungen gewährleisten Feinraster-LED-Montagegenauigkeit und hohe kosmetische Konsistenz, die für hochwertige Beleuchtungspanels und Displaymodule unerlässlich sind.
Anwendungen von Weiße-FR4-PCB-Technologie
Weiße FR4 PCBs werden in verschiedenen LED-basierten und optischen Anwendungen eingesetzt, die hohe Helligkeit, geringe Wärme und ästhetische Oberflächenqualität erfordern.
- LED-Hintergrundbeleuchtungspanels: Verwendet in Displays, Fernsehern und Beschilderungen mit enger Gleichmäßigkeitstoleranz (<±2 % Reflexionsschwankung).
- Architekturbeleuchtung: Decken- und lineare Leuchten, die hohes Reflexionsvermögen zur Verbesserung der Energieeffizienz nutzen.
- Automobilbeleuchtungssysteme: Armaturenbrett- und Scheinwerfermodule, die dauerhafte, UV-stabile Beschichtungen erfordern.
- Horticulturelle Beleuchtung: Vollspektrum-Wachstumslampen, die für PAR-Effizienz (400–700 nm Bereich) optimiert sind.
Für höhere Strom- oder Wärmeanforderungen integrieren wir weiße FR4-Schichten mit Aluminium- oder Kupfersubstraten, ähnlich wie hybride Schwermetall-PCB- oder Starr-Flex-PCB-Strukturen – Kombination von Reflexionsvermögen mit überlegener Wärmeableitung.
Die Vorteile der Wahl von HILPCB für FR4 PCB-Fertigung und -Montage
Bei HILPCB fertigen wir FR4 PCBs in verschiedenen Oberflächen und Farben, einschließlich weißer FR4, wenn vom Kunden spezifiziert. Eine unserer Hauptstärken liegt in der Lötmaskenprozesskontrolle – unsere präzise gesteuerten Beschichtungs- und Aushärtungssysteme gewährleisten gleichmäßige Maskendicke, scharfe Pad-Definition, starke Haftung und langfristige Farbstabilität. Diese Kontrollen minimieren Nacharbeit, reduzieren Lötfehler und halten jede Leiterplatine innerhalb sowohl visueller als auch elektrischer Spezifikationen, unabhängig davon, ob der Fokus auf Erscheinungsbildkonsistenz oder Leistungszuverlässigkeit liegt.
Da Fertigung und Montage unter einem Dach durchgeführt werden, überträgt sich dieselbe Präzisionsstufe auf die Bauteilplatzierung, das Löten und das Testen. Unser integrierter PCB-Montageprozess stellt sicher, dass die Lötmaskenqualität, die Sie während der Fertigung sehen, direkt saubere Lötstellen, konsistentes Benetzen und stabile Leistung im fertigen Produkt unterstützt. Das Ergebnis ist eine zuverlässige, produktionsreife FR4 PCB – gebaut für Effizienz, Qualität und nahtlose Montage.
