PCB per display: soluzioni di produzione professionali per sistemi visivi

Produzione e assemblaggio specializzati di PCB per display LCD, OLED e LED, cruscotti automobilistici, monitor medicali ed elettronica di consumo con prestazioni precise.

Presso HilPCB PCB Factory, la fabbricazione e l'assemblaggio di schede per display possono essere definiti separatamente per schede controller, driver, retroilluminazione o moduli LED. Specificare quale scheda viene fornita e quali parti tra pannello, ottica, involucro e software restano parte del sistema di visualizzazione completo.

La moderna tecnologia dei display richiede progetti PCB sofisticati che integrano controller di timing, gestione dell'alimentazione, elaborazione del segnale e circuiti di interfaccia in fattori di forma sempre più compatti. I progetti LCD, OLED, LED, e-paper e microLED utilizzano architetture di pilotaggio, alimentazione e interconnessione diverse; un processo adatto a una tecnologia non dimostra il supporto di tutte le tecnologie di visualizzazione.

Architettura di progettazione e gestione dei segnali dei PCB per display

La progettazione di PCB per display richiede una comprensione completa dell'elaborazione del segnale video, della distribuzione di potenza e della compatibilità elettromagnetica. La sfida fondamentale consiste nel gestire segnali digitali ad alta velocità mantenendo prestazioni visive eccellenti e riducendo al minimo le interferenze elettromagnetiche.

Componenti principali dei PCB per display:

  • Controller di timing (TCON): gestiscono temporizzazione dei pixel, sincronizzazione e mappatura dei dati specifiche del pannello. Il timing richiesto dipende dal pannello e dall'interfaccia; un TCON da solo non garantisce un funzionamento senza sfarfallio.

  • Sistemi di gestione dell'alimentazione: forniscono i rail di logica, analogici, di pilotaggio gate, di retroilluminazione o di corrente LED specifici del pannello. Rispettare le sequenze di avvio/arresto, l'ondulazione, i limiti di corrente e di guasto del pannello e dei componenti selezionati, inclusi i rail negativi ove richiesto.

  • Controller di interfaccia: interfacce HDMI, DisplayPort, LVDS o MIPI DSI con la versione, il numero di lane e la velocità dati richiesti. Risoluzione, frequenza di aggiornamento, formato pixel, compressione e overhead di protocollo determinano la larghezza di banda; il solo nome dell'interfaccia non dimostra il supporto 8K né la conformità EMC.

  • Integrazione dei driver di display: driver source/gate specifici del pannello, driver di corrente LED e circuiti gamma o altre compensazioni, che possono trovarsi sulla scheda, sul flex o nell'assemblaggio del pannello.

Il timing e la larghezza di banda dell'interfaccia dei PCB per display variano notevolmente in base al tipo di pannello, alla risoluzione e al protocollo di collegamento; alcuni progetti richiedono routing ad alta velocità mantenendo l'integrità del segnale su più strati. Utilizzare i vincoli dell'interfaccia selezionata per impedenza, skew di coppia, continuità di riferimento e transizioni di strato; la geometria di routing e uno stackup approvato devono corrispondere al collegamento reale. MIPI DSI è un'interfaccia definita processore-display, non un'etichetta generica per qualsiasi connessione dati di visualizzazione.

I tipi di scheda correlati includono controller OLED/LCD, moduli PCB per display LED, interfacce touch e controlli di retroilluminazione. Luminosità esterna, protezione ambientale e prestazioni touch richiedono una progettazione e validazione dedicate dell'intero sistema.

Processi avanzati di produzione dei PCB per display

La produzione professionale di PCB per display impiega tecniche specializzate ottimizzate per segnali digitali ad alta velocità e prestazioni analogiche precise. La scelta dei materiali e il controllo dei processi influenzano direttamente la qualità del display, la conformità elettromagnetica e l'affidabilità a lungo termine.

Ottimizzazione dei segnali ad alta velocità:

Valutare materiali per PCB ad alta frequenza quando il budget di perdita effettivo e la costruzione lo richiedono. Confrontare i dati del dielettrico della classe esatta, la frequenza, la rugosità del rame e la dipendenza dalla temperatura con la lunghezza del canale e le perdite dei connettori; il solo marchio del fornitore non dimostra le prestazioni.

Una costruzione PCB FR4 adeguata può servire molti controller di display. Verificare il collegamento e la portata selezionati invece di presumere che un costoso laminato RF o una classe FR-4 generica siano sempre necessari.

Tecniche di produzione di precisione:

  • Costruzione HDI: la tecnologia PCB HDI consente progetti di display ultracompatti con strutture via-in-pad che supportano IC controller di display a passo fine

  • Gestione termica: la diffusione del rame e le via termiche possono collegare i componenti caldi a un percorso di calore adeguato. I substrati a nucleo metallico possono essere adatti ai moduli di potenza LED, mentre le schede controller dense possono usare altre costruzioni. Valutare insieme fissaggio del package, interfacce, involucro e raffreddamento; il nucleo metallico non è di per sé un raffreddamento attivo.

  • Mitigazione EMI: riferimenti di ritorno continui, anelli di commutazione compatti, filtraggio adeguato e schermatura correttamente collegata possono ridurre le interferenze. Il rame di guardia non collegato può introdurre accoppiamento; verificare emissioni/immunità della scheda, del pannello, dei cavi e dell'involucro nella configurazione effettiva.

  • Integrazione flessibile: soluzioni PCB flessibili per display curvi, dispositivi pieghevoli e applicazioni con spazio limitato

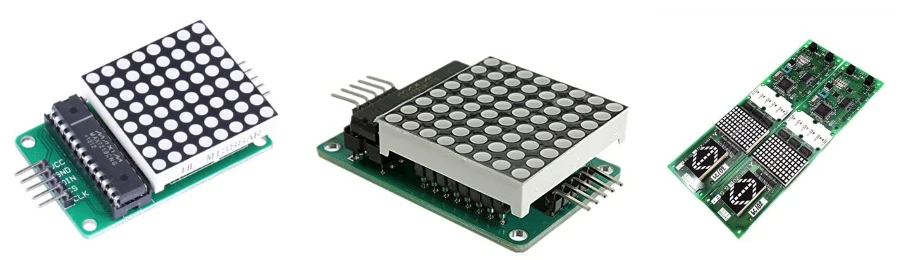

Assemblaggio di PCB per display

Assemblaggio e test professionali dei PCB per display

L'assemblaggio dei PCB per display richiede controlli di stampa, posizionamento e saldatura specifici per il package degli IC controller a passo fine. Ispezionare e collaudare le caratteristiche definite; le sole prove di qualità esecutiva non dimostrano le prestazioni del canale né la durata. La scelta dei componenti e i processi di assemblaggio influenzano direttamente la qualità del display e le prestazioni del sistema.

Considerazioni critiche sull'assemblaggio:

Gli IC controller di display utilizzano package avanzati, tra cui BGA e QFN a passo fine, che richiedono apparecchiature specializzate per l'assemblaggio SMT. Impostare le tolleranze di posizionamento e di pasta in base alla geometria del package e delle piazzole e al processo qualificato. La precisione di posizionamento non evita i danni termici: misurare il profilo della scheda e rispettare i limiti termici di componenti, flex, connettori e fissaggio del pannello in tutte le operazioni di saldatura.

Categorie di PCB per display:

  • PCB per display di smartphone: schede principali ultracompatte che supportano alte frequenze di aggiornamento, integrazione touch e ottimizzazione dell'efficienza energetica

  • Controller di display per automotive: selezionare componenti qualificati per le condizioni automotive previste e validare temperatura, transitori ed EMC di scheda/sistema. AEC-Q100 riguarda la qualificazione dei circuiti integrati; non è una certificazione di PCB o di display completo.

  • PCB per display industriali: progetti con affidabilità migliorata per dispositivi medicali, automazione di fabbrica e installazioni esterne, con opzioni di conformal coating

  • Sistemi di display di grande formato: controller ad alta potenza per digital signage, videowall e display da stadio con gestione termica avanzata

Tecnologie di assemblaggio avanzate:

La laminazione sequenziale e le via cieche sono scelte di fabbricazione quando la densità di routing le giustifica. L'assemblaggio è un percorso separato: qualificare stencil, rifusione e qualsiasi successivo fissaggio di connettore/pannello, quindi specificare AOI/raggi X, programmazione e copertura funzionale per la costruzione effettiva.

Applicazioni e soluzioni di mercato dei PCB per display

Le applicazioni seguenti impongono requisiti diversi per scheda e sistema; identificare le evidenze di accettazione per il caso d'uso selezionato.

Applicazioni nell'elettronica di consumo: I PCB per display di smartphone, tablet, laptop, dispositivi da gioco e smart TV privilegiano design compatto, efficienza energetica e supporto ad alta risoluzione. Un progetto ad alto refresh o pieghevole richiede un piano definito di larghezza di banda, alimentazione e durata del flex; questi esempi descrivono requisiti applicativi, non risultati documentati di progetti HILPCB.

Sistemi di display per automotive: I cruscotti strumenti, i controller infotainment e head-up display richiedono comportamento operativo/di guasto specifico del programma, cicli termici, transitori ed evidenze EMC. Le spie critiche e le informazioni per il conducente hanno requisiti che vanno oltre la visualizzazione di un flusso video valido.

Display industriali e medicali: I display per imaging medicale, industriali e da esterno hanno usi previsti diversi. Il dispositivo medico finito può richiedere un percorso FDA statunitense o una valutazione di conformità EU MDR; nessuno dei due è uno standard o un'approvazione generica di PCB. Specificare qualità dell'immagine, calibrazione, allarmi ove pertinenti ed evidenze EMC per il sistema effettivo.

Tecnologie di display emergenti: Controller per display Micro-LED, sistemi di display trasparenti e interfacce di visualizzazione AR/VR rappresentano la prossima generazione di applicazioni di tecnologia visiva.

Perché scegliere HILPCB per la produzione di PCB per display

In HILPCB offriamo soluzioni complete per la produzione e l'assemblaggio di PCB per display, accelerando lo sviluppo del prodotto dal prototipo alla produzione di alto volume. Concordare input di progetto, ambito di costruzione, output di revisione e responsabilità dei test prima della fabbricazione; tempistiche e prestazioni dipendono dal progetto effettivo e dalle evidenze.

Eccellenza produttiva:

  • Revisione costruttiva: confermare insieme strati, materiali, rame, fori, HDI e geometria dell'impedenza per la scheda quotata.
  • Evidenze qualità: verificare il sito di fornitura e il certificato QMS applicabile; concordare documenti di accettazione per scheda nuda e assemblaggio, revisioni, copertura e registrazioni.
  • Pianificazione del prototipo: confermare disponibilità di materiali/componenti, fasi di fabbricazione e assemblaggio, fixture di test e date di approvazione nella pianificazione.
  • Conformità globale: documentazione di conformità dei materiali RoHS/REACH ove applicabile, con documentazione completa dei materiali e supporto normativo

Vantaggi tecnici: Per l'approvvigionamento di pannelli e componenti, identificare codici esatti, fornitori approvati, revisioni firmware/pannello e sostituzioni. Verificare pinout del connettore, tensione di interfaccia, timing e sequenza di alimentazione prima di accettare un alternativo; una fonte locale da sola non dimostra compatibilità, costo o lead time.

Domande frequenti sulla produzione di PCB per display

Quanto rapidamente una fabbrica può consegnare prototipi di PCB per display?

Il lead time dipende dai dati di scheda rilasciati, materiali, componenti, attrezzature, percorso di assemblaggio e copertura dei test. Richiedere separatamente le date di fabbricazione, approvvigionamento, assemblaggio, approvazione e spedizione, con le ipotesi alla base di qualsiasi pianificazione accelerata.

Quali evidenze di qualità richiedere per un PCB per display?

Concordare l'accettazione della scheda nuda e i test di continuità/isolamento elettrico, quindi qualità esecutiva di assemblaggio, programmazione e test funzionali ove ordinati. Verificare il certificato QMS pertinente del sito di fornitura e il suo ambito. Un test su scheda nuda non dimostra qualità dell'immagine del pannello, conformità completa del collegamento o approvazione medicale/automotive.

Lo stesso processo può gestire controller LCD semplici e driver OLED complessi?

Esaminare il passo effettivo del package, il connettore del pannello, lo stackup, i rail di alimentazione e il percorso di assemblaggio. Il nome della tecnologia da solo non determina la complessità. HDI o flex possono essere utili quando la geometria lo richiede, ma nessuno dei due è necessario per ogni controller di display.

L'assemblaggio turnkey può includere l'approvvigionamento dei componenti?

Un preventivo turnkey può includere approvvigionamento, fabbricazione, assemblaggio e test specificati. Concordare BOM/MPN, canali di approvvigionamento approvati, tracciabilità, alternativi, programmazione e stato consegnato; l'autorizzazione all'approvvigionamento e il supporto per l'obsolescenza devono essere stabiliti per l'ordine.

Cosa deve coprire una revisione progettuale di una scheda per display?

Fornire le specifiche del pannello/dell'interfaccia, il budget di timing e larghezza di banda, i limiti di rail/sequenziamento, lo stackup, il pinout del connettore, l'involucro meccanico e il percorso termico. Concordare quali verifiche SI, alimentazione, termiche, DFM ed EMC sono incluse, i relativi limiti e le evidenze necessarie da una scheda alimentata con il pannello e i cavi previsti.
