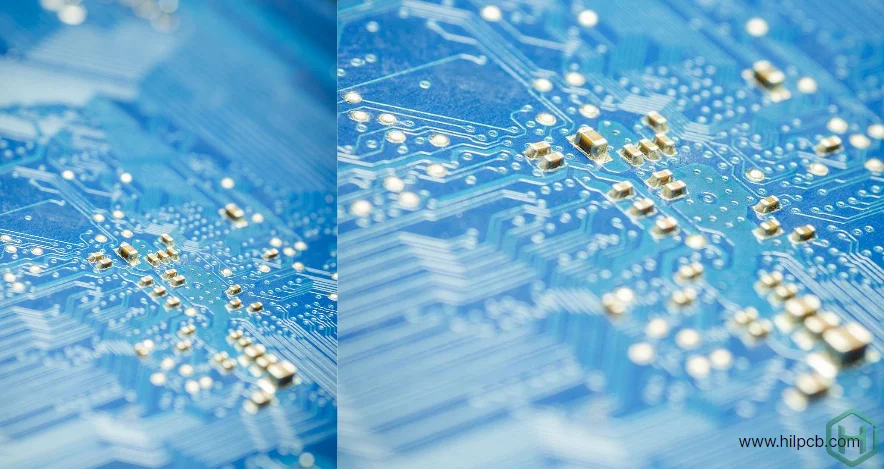

Il PCB FR4 blu rappresenta una soluzione sempre più apprezzata quando sono richiesti affidabilità elettrica, facilità di ispezione e un aspetto professionale. Sebbene il verde rimanga ancora il colore più diffuso nella produzione mondiale di circuiti stampati, la maschera di saldatura blu viene scelta con maggiore frequenza per dispositivi medicali, sistemi di automazione industriale ed elettronica di fascia alta, dove controllo visivo e precisione produttiva hanno un ruolo fondamentale.
Presso HILPCB realizziamo diverse tecnologie di circuiti stampati, dai PCB FR4 ai PCB multilayer, dai PCB rigido-flessibili ai PCB ad alta velocità. Il nostro processo di produzione con solder mask blu integra controllo avanzato dei parametri, gestione rigorosa della qualità e verifica continua per garantire uniformità estetica, adesione stabile e prestazioni costanti su ogni lotto.
Quando il PCB FR4 blu offre i migliori vantaggi tecnici ed estetici
La scelta di un PCB FR4 blu non dipende soltanto dall’aspetto visivo. In molti progetti professionali è una decisione legata alla facilità di controllo durante la produzione, alla tracciabilità dei processi e alla differenziazione del prodotto finale.
Negli ambienti produttivi dove affidabilità e precisione sono indispensabili, la maschera saldante blu offre diversi vantaggi funzionali.
Contrasto superiore per l’ispezione ottica
- Maggiore visibilità per i sistemi AOI: lo sfondo blu crea un contrasto efficace con piazzole dorate (ENIG) e serigrafie bianche.
- Maggiore precisione nelle operazioni di rilavorazione: gli operatori possono individuare più facilmente giunti di saldatura, fori passanti delle vie e bordi delle piste in rame durante i controlli manuali.
- Migliore tracciabilità visiva: ideale per aziende che utilizzano identificazione cromatica delle schede in base alla linea produttiva o al cliente finale.
Questa combinazione tra immagine professionale e maggiore visibilità del processo rende il PCB FR4 blu particolarmente adatto anche per circuiti complessi come PCB HDI e PCB ad alta frequenza.
Applicazioni industriali: elettronica medicale e automazione
Applicazioni nei dispositivi medicali
L’elettronica medicale richiede spesso circuiti stampati dall’aspetto pulito, affidabili e facilmente verificabili durante le procedure di controllo. Un PCB FR4 blu comunica immediatamente un’immagine tecnica e professionale, coerente con applicazioni dove precisione e qualità sono prioritarie.
Il contrasto cromatico aiuta inoltre i tecnici a verificare rapidamente pulizia superficiale, integrità dei materiali e qualità della finitura. Questo aspetto è particolarmente importante in ambienti dove il controllo della contaminazione e la verifica visiva della qualità fanno parte del processo produttivo.
Ospedali e produttori OEM utilizzano frequentemente la maschera blu anche per distinguere apparecchiature medicali da versioni destinate al mercato consumer, semplificando la gestione documentale secondo requisiti come FDA e ISO 13485.

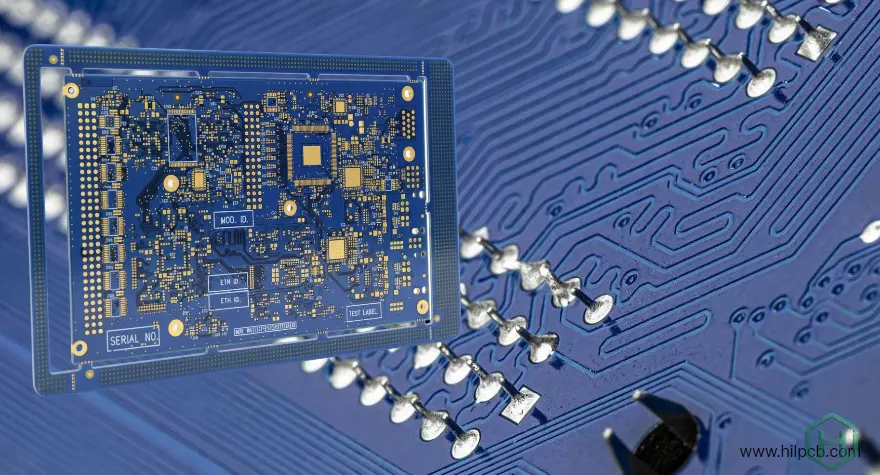

Controllo industriale e automazione
Nei sistemi di controllo industriale, PLC e apparecchiature di monitoraggio, i PCB FR4 blu trasmettono un livello qualitativo elevato e migliorano le attività di manutenzione. I tecnici possono riconoscere rapidamente le schede grazie al colore dedicato, mentre il maggiore contrasto tra piste e serigrafia facilita l’individuazione di eventuali difetti durante ispezione AOI e riparazioni manuali.
Molti produttori scelgono inoltre PCB blu come elemento distintivo del proprio design industriale o come parte dell’identità visiva del marchio.
Specifiche produttive e controllo qualità (focus principale)
La produzione di PCB FR4 blu richiede una gestione più precisa rispetto ai tradizionali circuiti con maschera verde, principalmente a causa della densità ottica dei pigmenti, della chimica di adesione e del comportamento durante l’esposizione ai raggi UV.
Presso HILPCB abbiamo ottimizzato ogni fase produttiva per ottenere elevata precisione, stabilità del processo e uniformità tra diversi lotti.
1. Preparazione e applicazione della maschera saldante
Le maschere saldanti blu utilizzano pigmenti a base di rame-ftalocianina dispersi in resina epossidica. Questi pigmenti garantiscono una colorazione intensa, ma aumentano l’assorbimento dei raggi UV e richiedono un controllo accurato della viscosità e del rivestimento.
- Preparazione della superficie: il micro-incisione elimina lo strato di ossido e garantisce un’adesione ottimale sulle superfici in rame dei PCB singolo-doppio strato.
- Metodo di rivestimento: il processo a doppio passaggio con rivestimento a tenda o spray assicura uno spessore uniforme di 18–25 µm sull’intero pannello.
- Ciclo di pre-asciugatura: una pre-cottura controllata a 80 °C evita l’intrappolamento dei solventi e migliora la stabilità della polimerizzazione.
Uno spessore uniforme della maschera influisce direttamente sulla definizione dei giunti di saldatura e sulla resistenza d’isolamento nel lungo periodo.
2. Precisione di esposizione e imaging
I pigmenti blu assorbono una quantità maggiore di luce UV rispetto ai pigmenti verdi, quindi l’energia di esposizione deve essere aumentata del 10–20 %. Manteniamo una calibrazione rigorosa del processo tra 350–400 mJ/cm² per ottenere immagini nitide ed evitare una polimerizzazione insufficiente o eccessiva.
La precisione delle linee sottili viene verificata tramite ispezione ottica con ingrandimento 40× per confermare l’allineamento della maschera saldante su BGA con passo ridotto.
I nostri sistemi di imaging supportano la compensazione automatica dell’espansione dei bordi della maschera, garantendo una distanza dalle piazzole in rame entro ±20 µm.
3. Sviluppo, polimerizzazione e test di adesione
Durante la fase di sviluppo, il controllo di temperatura e tempi di processo è essenziale. I pannelli vengono trattati a 30 °C per 50–60 secondi per rimuovere il materiale non esposto senza danneggiare le piste più fini.
La polimerizzazione finale avviene tramite un ciclo termico a due fasi: una pre-cottura a 90 °C seguita da una cottura finale a 150 °C. Questo processo permette di raggiungere una durezza ≥ 5H e un’adesione ≥ 1.4 N/mm (secondo IPC-SM-840).
L’adesione viene successivamente verificata attraverso test con nastro adesivo e prove di resistenza ai solventi. Questi parametri garantiscono stabilità anche durante processi di assemblaggio SMT, rifusione e pulizia industriale.
4. Uniformità cromatica e stabilità ottica
Uno degli indicatori principali della qualità di un PCB FR4 blu è la uniformità del colore.
La concentrazione dei pigmenti e la temperatura di polimerizzazione influenzano direttamente tonalità e brillantezza superficiale. HILPCB utilizza il monitoraggio SPC durante la produzione per mantenere la differenza cromatica ΔE entro ±3 unità.
- Coordinate target: L* = 35 ± 2, a* = –5 ± 2, b* = –25 ± 3
- Misurazione brillantezza: 30–50 GU con angolo di 60°
- Resistenza UV: > 85 % di mantenimento del colore dopo 500 ore di esposizione
Il controllo colorimetrico in linea garantisce un aspetto uniforme per assemblaggi elettronici medicali e prodotti con forte identità di marca.
Analisi dei costi e alternative ai colori dei PCB
I PCB FR4 blu hanno generalmente un costo superiore dell’8–15 % rispetto ai tradizionali PCB verdi, principalmente a causa della maggiore complessità dei pigmenti e dei volumi produttivi inferiori.
Tuttavia, la migliore visibilità durante l’ispezione, la codifica cromatica e il valore estetico del prodotto spesso giustificano il costo aggiuntivo nelle applicazioni professionali.
Per differenti esigenze progettuali:
- Gestione termica: il PCB con nucleo metallico offre una dissipazione del calore superiore.
- Integrità del segnale: il PCB High-Tg garantisce maggiore stabilità meccanica e termica.
- Riflessione della luce: le maschere bianche offrono la massima luminosità per applicazioni LED.
- Conformità senza alogeni: il PCB senza alogeni soddisfa i requisiti RoHS e le normative ambientali.
Ottimizzazione progettuale e garanzia qualità per PCB FR4 blu
Ottenere prestazioni affidabili e un aspetto uniforme in un progetto PCB FR4 blu richiede una stretta collaborazione tra progettazione elettronica e controllo qualità produttivo.
Dalla distanza della maschera saldante alla verifica superficiale, ogni scelta progettuale influisce sulla durata, sulla leggibilità dei componenti e sulla resa produttiva complessiva.
Ottimizzazione del progetto e del layout
Quando si sviluppa un circuito con maschera saldante blu, alcune ottimizzazioni specifiche permettono di migliorare sia la funzionalità sia la precisione estetica:
- Contrasto della serigrafia: la serigrafia bianca garantisce la migliore leggibilità su sfondo blu, mentre il giallo può essere utilizzato per segnalazioni di attenzione o indicatori speciali.
- Precisione cromatica dei LED: compensare il leggero cambiamento della temperatura colore causato dalla superficie blu regolando la selezione dei LED o la diffusione tramite lente.
- Distanza della maschera saldante: mantenere un’apertura minima di 0.15 mm tra maschera e rame per evitare sovraesposizione o ponti durante il processo fotolitografico.
- Uniformità visiva: utilizzare la maschera blu in modo mirato per prodotti medicali, industriali o di fascia alta, rafforzando identità del marchio e differenziazione.
Prima della produzione, la verifica DFM tramite il nostro visualizzatore Gerber online permette agli ingegneri di controllare allineamento della maschera, distanze tra piste in rame e spaziatura delle vie, assicurando un layout ottimizzato per una fabbricazione precisa.
Standard qualitativi e verifica dell’affidabilità
Presso HILPCB, ogni PCB FR4 blu viene sottoposto a controlli completi di affidabilità e ispezione visiva per garantire prestazioni e uniformità estetica su ogni lotto produttivo.
- Rigidità dielettrica: >1200 V/mil
- Resistenza d’isolamento superficiale: >10¹¹ Ω
- Durezza della maschera: durezza matita ≥5H
- Test di cicli termici: –40 °C a +125 °C per 500 cicli
- Adesione e resistenza ai solventi: verificate tramite test a quadrettatura e prova di pulizia
Queste pratiche progettuali e procedure di controllo assicurano che ogni PCB FR4 blu prodotto da HILPCB soddisfi gli standard di affidabilità IPC Classe 3 o livello automotive, offrendo contemporaneamente qualità estetica e integrità elettrica.
Conclusione — Prestazioni affidabili e uniformità estetica
I PCB FR4 blu uniscono la stabilità elettrica del tradizionale materiale FR4 con un aspetto pulito e professionale, ideale per assemblaggi visibili, kit di sviluppo ed elettronica personalizzata.
La maschera saldante blu non migliora soltanto l’identificazione visiva durante ispezione e rilavorazione, ma mantiene anche la stessa robustezza meccanica, resistenza d’isolamento e capacità di sopportare temperature elevate tipiche dei materiali FR4 di alta qualità.
Presso HILPCB, ogni PCB FR4 blu viene prodotto attraverso processi controllati di applicazione e polimerizzazione della maschera saldante, garantendo tonalità uniforme, superficie regolare e spessore costante tra diversi lotti.
Che l’obiettivo sia rafforzare l’identità del marchio o migliorare la tracciabilità visiva del prodotto, la nostra esperienza produttiva assicura qualità affidabile, resa stabile e assemblaggio efficiente dal prototipo alla produzione in serie.
Collabora con HILPCB per i tuoi progetti PCB FR4 blu
Scegliere HILPCB significa affidarsi a un partner che comprende non solo l’estetica del prodotto, ma anche la precisione necessaria nella produzione elettronica.
I nostri servizi integrati di fabbricazione e assemblaggio garantiscono che i PCB FR4 blu abbiano un aspetto professionale e rispettino allo stesso tempo gli standard elettrici e meccanici richiesti dall’applicazione finale.
Grazie a controlli rigorosi, completa tracciabilità produttiva e supporto tecnico qualificato, aiutiamo i clienti a ottenere risultati costanti e affidabilità a lungo termine in ogni progetto.
Contatta il nostro team per discutere il tuo prossimo progetto PCB FR4 blu e scopri come precisione, affidabilità e uniformità cromatica possono unirsi in ogni circuito stampato che realizziamo.
