Un progetto su laminato Rogers deve verificare grado, documenti di lotto, stack-up, geometria RF, controlli di fabbricazione e prove di test. HILPCB può valutare questi requisiti per il singolo progetto; fonte, disponibilità, certificati e tempi vengono confermati nell'offerta e limitati ai documenti della commessa.

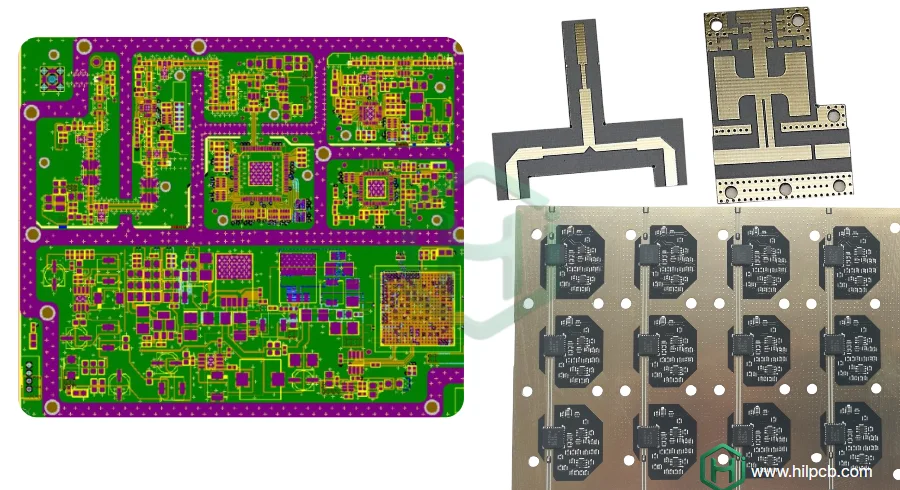

Cosa Cercare in un Fornitore Professionale di PCB Rogers
Scegliere il giusto fornitore di PCB Rogers implica più della semplice disponibilità di stock — richiede tracciabilità dei materiali, competenza tecnica e controllo di processo.
Autenticità e Certificazione
La RFQ deve specificare grado, spessore, rame, sostituzioni e documenti di conformità o lotto richiesti. Prima dell'ordine, HILPCB conferma le informazioni di origine, i controlli in ingresso e le evidenze disponibili per il progetto PCB singolo o doppio strato.Competenza Tecnica e Abbinamento Materiali
I nostri ingegneri comprendono le sfumature delle serie RO3000, RO4000, RT/duroid e TMM, offrendo raccomandazioni precise basate su gamma di frequenza, esigenze termiche e costanti dielettriche. Ciò consente una progettazione ottimale per strutture PCB Multistrato e stackup RF ibridi.Fabbricazione e Assemblaggio Integrati
A differenza dei distributori, combiniamo l'approvvigionamento di materiali con una produzione completa interna — inclusa fabbricazione PCB Alta Frequenza, test e Assemblaggio Chiavi in Mano. Questa integrazione verticale garantisce il controllo qualità end-to-end e un approvvigionamento semplificato.

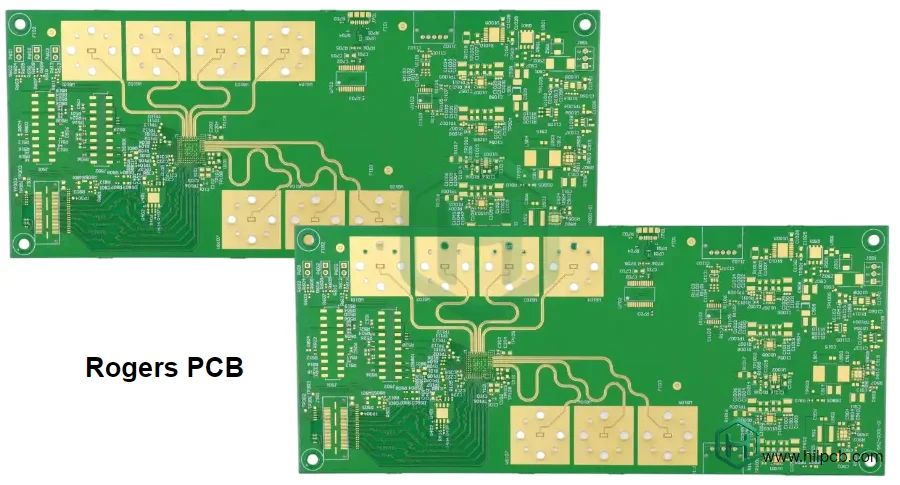

Inventario Materiali Rogers e Capacità di Approvvigionamento di HILPCB
Manteniamo uno degli inventari di laminati Rogers più ampi in Asia, consentendo un supporto rapido per costruzioni RF, microonde e mmWave urgenti. I materiali sono stoccati per spessore dielettrico (≈0.2–1.5 mm) e clad di rame (½–2 oz; LoPro disponibile), con lotti rotolo/panel tracciati per piena tracciabilità — pronti per ibridi PCB Rigido-Flessibile e costruzioni multistrato complesse.
Serie RO3000™ (PTFE caricato ceramica, basse perdite)
- RO3003 (Dk ≈ 3.0): Linea di base a basse perdite per RF banda L/S/C, GNSS e reti di filtri.
- RO3006 (Dk ≈ 6.15): Riduzione dimensionale risonatori/filtri a Dk più elevato con fase stabile.
- RO3010 (Dk ≈ 10.2): Elementi compatti ad alto Q per bande X/Ku, array in fase.
- RO3035 / RO3046 (Dk ≈ 3.5 / 4.6): Ingombro bilanciato vs. perdita per radio a banda larga.
Serie RO4000® (idrocarburo/ceramica, lavorazione compatibile FR-4)
- RO4003C (Dk ≈ 3.38): Cavallo di battaglia per alimentazione antenna, backplane RF, misto.
- RO4350B (Dk ≈ 3.48): Migliore stabilità CAF/meccanica per multistrato densi.
- RO4835 (Dk ≈ 3.48): Robustezza migliorata all'ossidazione/termica per servizio ad alta temperatura.
- RO4360G2 (Dk ≈ 6.15): Dk più alto per ridurre lunghezze linea/filtri senza manipolazione PTFE.
- RO4730JXR / RO4725JXR: Grado antenna con Dk sintonizzato per elementi radianti 4G/5G.
- Varianti rame LP (LoPro): Perdita del conduttore ridotta / migliore finitura superficiale per bordi ad alta velocità.
Serie RT/duroid® (compositi PTFE per opzioni ultra basse perdite & Dk alto)
- RT/duroid 5880 / 5880LZ (Dk ≈ 2.20): Perdite ultra basse per radar, SATCOM, collegamenti mmWave.
- RT/duroid 5870 (Dk ≈ 2.33): Simile al 5880 con Dk leggermente più alto per opzioni di adattamento.
- RT/duroid 6002 (Dk ≈ 2.94): Dk più basso con buon equilibrio termico per moduli PA.
- RT/duroid 6006 / 6010LM (Dk ≈ 6.15 / 10.2): Miniaturizzazione ad alto Dk per filtri/accoppiatori.
RO6000® RF Termico/Potenza (PTFE caricato ceramica)
- RO6002 (≈ Dk 2.94): Linea di base per RF potenza, convertitori e RF potenza a banda larga.
- RO6035HTC / HTC classe RO3006: Conduttività termica elevata per flusso di calore PA mantenendo basse perdite.
TMM™ Materiali Microonde Termoindurenti (termoindurente + ceramica)
- TMM3 / TMM4 / TMM6 / TMM10 / TMM10i (Dk ≈ 3.3–~10): Lavorabilità termoindurente (nessun scorrimento a freddo), stretto abbinamento CTE, Dk stabile per stack RF multistrato e misti.
Opzioni rame: ED, LoPro, RA (per flessibile/bassa rugosità). Le opzioni di clad e dielettrico sono allineate con obiettivi di impedenza comuni (50/75 Ω single-ended; 85/100/112 Ω differenziale) per abbreviare i cicli di sintonizzazione stackup.
Approvvigionamento personalizzato: Per gradi speciali (es. RO3003G2, RO47xx sintonizzato antenna, spessori non comuni, fogli RA LoPro, nuclei ultra sottili), aggregiamo la domanda per raggiungere rapidamente MOQ e mantenere tempi di consegna prevedibili. Tutti i lotti sono spediti con CoC, codici lotto/data e dati dielettrici per IQC in entrata.
Approvvigionamento Materiali Personalizzati
Quando le scorte standard non soddisfano requisiti unici, HILPCB fornisce:
- Spessori laminato non standard o varianti prepreg
- Fogli di rame ricotti laminati per l'integrità del segnale ad alta frequenza
- Stackup ibridi che combinano Rogers con FR-4 per l'ottimizzazione dei costi
Consolidiamo ordini multi-cliente per raggiungere MOQ efficienti e garantire una fornitura costante mantenendo l'origine tracciabile per ogni lotto.
Efficienza della Catena di Approvvigionamento e Controllo della Consegna
La piattaforma avanzata della catena di approvvigionamento di HILPCB garantisce approvvigionamento a zero ritardi e consegna senza intoppi.
Operazioni Semplificate
- Visibilità Inventario in Tempo Reale: Monitora il flusso materiali e i programmi di produzione
- Sistemi MRP Automatizzati: Previene carenze e lacune di previsione
- Documentazione Integrata: Semplifica dogana e reportistica di conformità
- Partenariati Logistici Globali: Abilitano trasporto rapido e affidabile in tutto il mondo
Programmi di Consegna Flessibili
I nostri modelli di fornitura si adattano alla tua scala produttiva:
- Ordini a copertura con rilascio programmato
- Rifornimento basato su Kanban
- Sistemi di gestione inventario fornitore
- Spedizione espressa 24–48 ore per costruzioni time-sensitive
Questi modelli assicurano una produzione continua per l'Assemblaggio di Grande Volume riducendo al contempo i costi generali di approvvigionamento.
Industrie che Dipendono da una Fornitura Affidabile di PCB Rogers
Telecomunicazioni e Reti 5G
Stazioni base, small cell e sistemi backhaul ad alta velocità dipendono da proprietà dielettriche stabili e tolleranze materiali strette. Substrati Rogers come RO4350B e RT/duroid 5880 abilitano trasmissione a basse perdite nella fabbricazione di PCB Backplane e moduli antenna.
Aerospaziale e Difesa
I materiali Rogers forniscono un'affidabilità ineguagliabile sotto cicli termici e vibrazioni. La fornitura tracciabile e lo stoccaggio controllato per lotto di HILPCB garantiscono la conformità per sistemi radar, avionica e satellitari operanti in ambienti estremi.
Elettronica Automobilistica
I veicoli elettrici e autonomi integrano substrati Rogers in sensori ADAS, moduli radar e unità V2X. La nostra catena di approvvigionamento qualificata IATF 16949 assicura qualità costante per PCB ad Alto Tg e sistemi di controllo RF.
Applicazioni Industriali ed Energetiche
I materiali Rogers 6002 e TMM10i sono ampiamente utilizzati nell'elettronica di potenza, gestione dell'energia e automazione industriale. HILPCB garantisce stabilità termica e controllo Dk costante per un'efficiente conversione di potenza ad alta frequenza.
Far valutare a HILPCB una fabbricazione su laminato Rogers
HILPCB può valutare la fabbricazione e l'assemblaggio di PCB con laminato Rogers specificato, inclusi stack-up, impedenza, processo, ispezione e passaggio alla serie. Fattibilità, disponibilità del materiale e documenti di tracciabilità vengono confermati nella RFQ e nell'ordine.
Cosa Rende HILPCB Diverso
- Ecosistema di Produzione Completo: Fabbricazione interna, Assemblaggio SMT, test e imballaggio — nessuna esternalizzazione o gestione di terzi.
- Controllo di Processo RF Avanzato: Sintonizzazione impedenza di precisione, ingegneria stackup ibrido e microforatura laser a profondità controllata per schede RF multistrato.
- Sistema di Produzione Certificato: I framework qualità ISO 9001, IATF 16949 e AS9100 assicurano coerenza per progetti telecom, difesa e automotive.
- Capacità Flessibile: Dalle serie prototipo al completo Assemblaggio di Grande Volume, il nostro stabilimento si scala in base alle esigenze del tuo programma.
- Competenza Materiali Ibridi: Integrazione senza soluzione di continuità di Rogers con FR-4 o strutture HDI PCB per l'ottimizzazione costo-prestazioni.
- Adempimento Globale Affidabile: Logistica dedicata ed esperienza nell'esportazione garantiscono tempi di consegna affidabili per ogni regione.
Un Partner Completo per l'Elettronica RF
HILPCB supporta l'intero ciclo del prodotto ad alta frequenza — dalla DFM e consulenza impedenza all'assemblaggio finale e test. Combiniamo modellazione dell'integrità del segnale, imaging laser diretto e ispezione qualità ai raggi X per garantire che ogni PCB Rogers fornisca risultati coerenti tra i lotti di produzione. I nostri ingegneri collaborano strettamente con i clienti in infrastrutture 5G, radar, satelliti ed elettronica EV, aiutandoli a raggiungere prestazioni stabili e time-to-market più rapidi.
Quando hai bisogno di un partner produttivo che comprenda i materiali Rogers sia a livello ingegneristico che produttivo, HILPCB offre la precisione, l'affidabilità e il supporto globale che i tuoi sistemi RF richiedono.
